Home > 파우더 클러치.브레이크 >
오쿠라 >

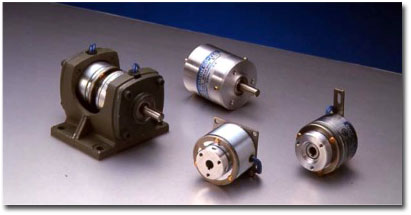

AM시리즈 |
|
|
|
마이크로 전자
클러치·브레이크 |
토르크 범위：0.25~8N·m
|
|
|
1 소형·경량·고토르크
기계의 컴팩트화에 최적인 소형·경량
설계입니다.
 2
고 응답성 빠른
동작
토르크 적용이 처음과 끝까지 빠르며, 동작도
확실합니다.
3
열 방산 능력이 크고,
내구성이 강하다
열방산 능력이 크고, 내구성아
양호합니다.
4 설치 방향 자유·설치 용이
클러치 필드는 볼 베어링 지지형이므로, 부착이
간단합니다.
5
백래시 제로
아마추어는 판 스프링 구동 방식이므로, 회전
방향의 백래쉬가 없고, 회전중 소음이 없습니다.
6
비석면제 사용
비석면 마찰재를 채용하고 있기 때문에,
비석면 규제가 있는 경우에서도 안심하고 사용할 수
있습니다. |
|
|
|
|

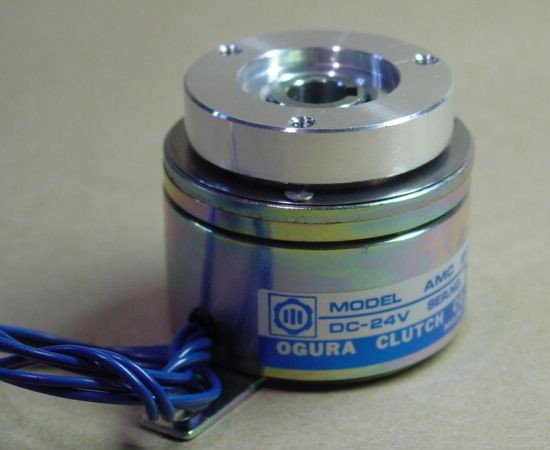

●AMC 마이크로 전자
클러치 |
● AMP 마이크로 전자
클러치
팩 |

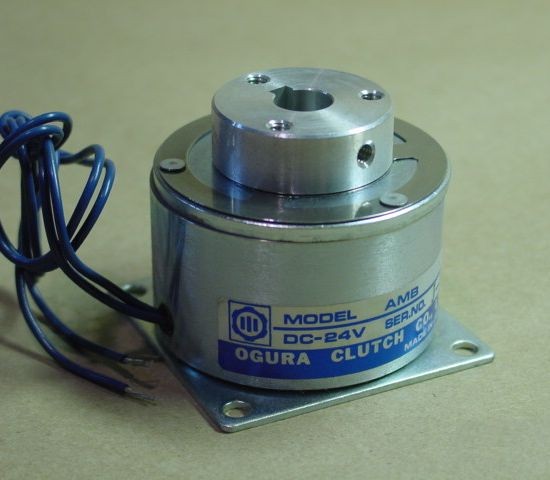

● AMB 마이크로
전자
브레이크 |
● AMU-C 마이크로
전자
클러치/치우침 키유닛트 |
|
|
|
|
|
|
2.5형
5형
10형
20형
40형
80형 |
2.5형
5형
10형
20형 |
2.5형
5형
10형
20형
40형
80형 |
2.5형
5형
10형
20형
40형
80형 |
|
| |
Model
No. |
Static
Torque
(ft-lbs) |
max
RPM
|
Bore
(inch) |
Volts/
Watts |
Keyway |
Wgt
(lbs) |
PIC |
PDF |
DXF |
| AMC-2.5 |
0.183 |
3600 |
6mm |
24/3 |
2x0.9 |
0.30 |
|
|
|
| AMC-5 |
0.367 |
3600 |
6mm |
24/4 |
2x0.9 |
0.40 |
|
|
|
| AMC-10 |
0.741 |
3600 |
8mm |
24/6 |
2.5x0.9 |
0.60 |
|
|
|
| AMC-20 |
1.45 |
3600 |
10mm |
24/6.1 |
4x1.5 |
0.90 |
|
|
|
| AMC-40 |
2.915 |
3600 |
12mm |
24/9 |
4x1.5 |
1.60 |
|
|
|
| AMC-80 |
5.914 |
3600 |
15mm |
24/11.5 |
5x2 |
2.30 |
|
|
|
|
| |
Model
No. |
Static
Torque
(ft-lbs) |
max
RPM
|
Bore
(inch) |
Volts/
Watts |
Keyway |
Wgt
(lbs) |
PIC |
PDF |
DXF |
| AMB-2.5 |
0.183 |
3600 |
6mm |
24/3 |
2mm width |
0.30 |
|
|
|
| AMB-5 |
0.367 |
3600 |
6mm |
24/4 |
2mm width |
0.40 |
|
|
|
| AMB-10 |
0.741 |
3600 |
8mm |
24/6 |
2.5mm width |
0.60 |
|
|
|
| AMB-20 |
1.5 |
3600 |
10mm |
24/6.1 |
4mm width |
0.90 |
|
|
|
| AMB-40 |
2.915 |
3600 |
12mm |
24/9 |
4mm width |
1.60 |
|
|
|
| AMB-80 |
5.914 |
3600 |
15mm |
24/11.5 |
5mm width |
2.30 |
|
|
|
|
| |
|
사양·치수 |
|
형번 |
AMC
시리즈 |
AMP
시리즈 |
|
2.5 |
5 |
10 |
20 |
40 |
80 |
2.5 |
5 |
10 |
20 |
|
정마찰토르크[N.m] |
0.25 |
0.5 |
1 |
2 |
4 |
8 |
0.25 |
0.5 |
1 |
2 |
|
관성 |
로터측 |
0.048 |
0.075 |
0.145 |
0.29 |
0.715 |
1.26 |
0.053 |
0.11 |
0.203 |
0.413 |
|
아마츄어측 |
0.04 |
0.06 |
0.128 |
0.26 |
0.618 |
1.22 |
0.033 |
0.055 |
0.09 |
0.185 |
|
아마츄어 허브
적합베어링 |
696ZZ |
696ZZ |
608ZZ |
6000ZZ |
6001ZZ |
6002ZZ |
|
|
|
|
|
질량[g] |
140 |
185 |
300 |
410 |
725 |
1050 |
200 |
280 |
465 |
650 |
|
|
형번 |
AMB 시리즈 |
AMU-C 시리즈 |
|
2.5 |
5 |
10 |
20 |
40 |
80 |
2.5C |
5C |
10C |
20C |
40C |
80C |
|
정마찰토르크[N.m] |
0.25 |
0.5 |
1 |
2 |
4 |
8 |
0.25 |
0.5 |
1 |
2 |
4 |
8 |
|
관성 |
입력측 |
0.035 |
0.055 |
0.103 |
0.193 |
0.495 |
1.05 |
0.05 |
0.068 |
0.148 |
0.29 |
0.718 |
1.3 |
|
출력측 |
0.063 |
0.113 |
0.208 |
0.39 |
1.04 |
2.19 |
|
질량[g] |
125 |
170 |
255 |
370 |
600 |
850 |
400 |
545 |
890 |
1500 |
2080 |
2870 |
|
|
|
|
|
|
●AMC：마이크로
전자 클러치
●AMB：마이크로 전자 브레이크
●AMP：맞대어 축형 마이크로 전자 클러치
팩
●AMU-C：맞대어 축형 마이크로 전자 클러치·브레이크 유니트 |
|
|
|

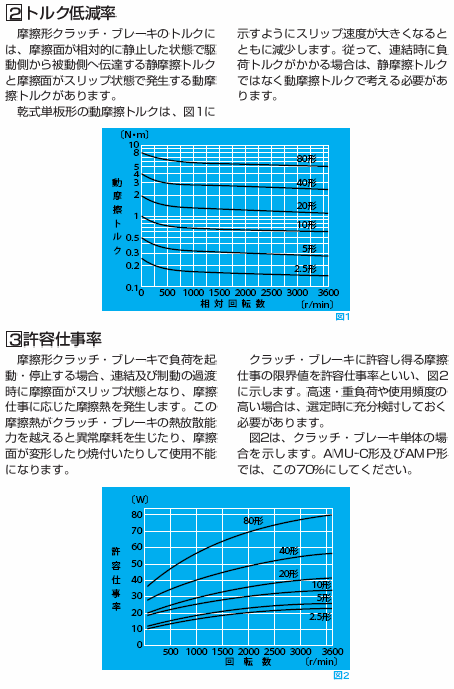

성능
|
|
1. 성능표(동작특성)
|
|
형번 |
정마찰
토르크[N.m] |
코일(20℃)
|
아마츄어
흡수시간
[ms] |
토르크
상승시간
[ms] |
아마츄어
개방시간
[ms] |
|
전압
[DC-V] |
전류
[A] |
저항
[Ω] |
용량
[W] |
시정수
[ms] |
|
AMC 2.5 |
0.25 |
24 |
0.13 |
192 |
3 |
5 |
11 |
15 |
16 |
|
AMB 2.5 |
4 |
10 |
15 |
|
AMC 5 |
0.5 |
24 |
0.17 |
144 |
4 |
8 |
12 |
17 |
20 |
|
AMB 5 |
7 |
13 |
20 |
|
AMC 10 |
1 |
24 |
0.25 |
96 |
6 |
11 |
18 |
27 |
25 |
|
AMB 10 |
10 |
17 |
25 |
|
AMC 20 |
2 |
24 |
0.26 |
94 |
6.1 |
13 |
20 |
35 |
25 |
|
AMB 20 |
11 |
21 |
26 |
|
AMC 40 |
4 |
24 |
0.38 |
64 |
9 |
26 |
35 |
55 |
45 |
|
AMB 40 |
19 |
32 |
40 |
|
AMC 80 |
8 |
24 |
0.48 |
50 |
11.5 |
33 |
39 |
60 |
48 |
|
AMB 80 |
24 |
37 |
45 |
|
|
공사량
|
|
형번
AMC,AMB |
조정까지
최대공극[mm] |
조정까지
총공사량[J] |
사용한계까지
총공사량[J] |
허용회전수
[r/min] |
|
2.5 |
0.4 |
2.8x106 |
8.7x106 |
3600 |
|
5 |
0.45 |
4.5x106 |
1.4x107 |
|
10 |
0.55 |
7.5x106 |
2.3x107 |
|
20 |
0.6 |
1.2x107 |
3.8x107 |
|
40
|
0.7
|
1.8x107
|
5.8x107
|
|
80
|
0.7
|
2.7x107
|
8.5x107
|
|
|
주) AMC, AMP, AMU-C형에 대해서는 상기표의 조정까지의 총일량만됩니다.
|
|
|
|
|
|

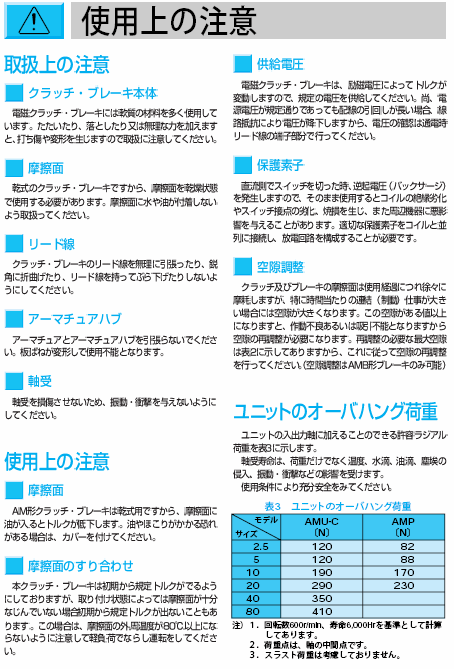

사용상의 주의 |
|
|
|
|
|

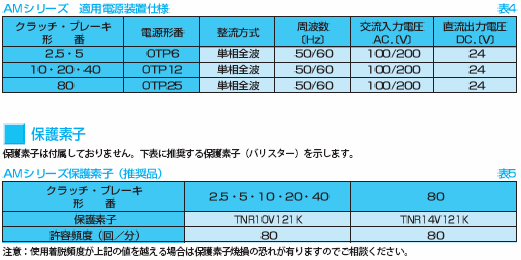

전원 |
|
|
|

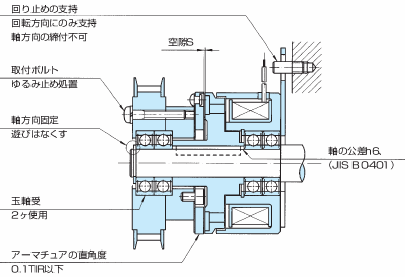

취부상 주의
|
|
|
|
용도예
|
●복사기
： 급지 롤의 구동, 광원의
이송
●곤포기 ： 급속롤의 구동
●분포기
： 지재의 피칭이송
●자동 발권기
： 발권의 선택
구동
●계량 포장기 ：
필름의
이송
|
|
|
|
|
