MR-C10A,MR-C20A,MR-C40A 주변기기

전선, 노-휴즈 차단기, 전자 접촉기, 적용 역률 개선 반응 장치



주)1.전선은 캐프타이야선을 사용해 주세요.표의 전선은30m를 기준으로 하고 있습니다. 2.전자 접촉기는, 배선장과 전원 용량과의 관계로부터 선정해 주세요. 3.대용량 트랜스 직하(500kVA이상, 배선장10m이하)에 접속하는 경우, 전원 입력 회로에 과대한 피크 전류가 흘러 앰프를 고장시키는 일이 있습니다.이러한 경우에는, 역률 개선 반응 장치를 설치해 주세요.

서지 킬러

써보 앰프 및 신호 케이블 주변의AC릴레이,AC밸브,AC전자 브레이크에는 서지 킬러를,DC릴레이,DC밸브등에는 다이오드를 설치해 주세요.

예)서지 킬러：972A-2003　504　11(정격AC200V)　
다이오드：릴레이의 구동 전압·전류에 대해서 내압4배이상, 전류2배이상의 것.

데이터 라인 필터

펄스열지령 유닛(AD75등)의 펄스 출력 케이블, 모터용 검출기 케이블에 데이터 라인 필터를 마련하는 것으로, 노이즈의 침입을 방지하는 효과가 있습니다.

예)데이터 라인 필터：ESD-SR-25 ZCAT3035-1330(TDK제…

라인 노이즈필터(FR-BSF01)

써보 앰프의 전원측 혹은 출력측으로부터 복사하는 라디오 노이즈를 억제하는 효과가 있어 고주파의 새는 전류(령상전류)의 억제에도 유효합니다.특히0.5MHz~5MHz의 대역에 대해서 효과가 있습니다.

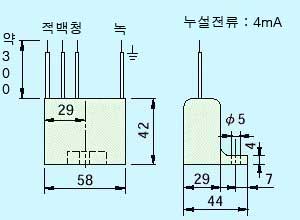

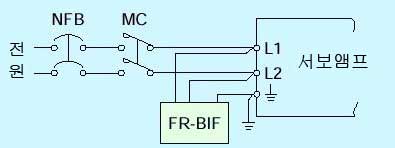

라디오 노이즈필터(FR-BIF)

써보 앰프의 전원측으로부터 복사하는 노이즈를 억제하는 효과가 있어, 특히10MHz이하의 라디오 주파수대역에 유효합니다.입력측 전용입니다.

단상의 전류를 모두 같은 방향으로 같은 회수 휘감아 써보 앰프의 전원측, 출력 측에 접속해 주세요.
전원측은 휘감아 회수가 많을 정도 효과가 있습니다만, 통상에서는 관통 회수를4회 정도 휘감습니다.
전선이 굵어서 휘감을 수 없는 경우는, 필터를 2개 이상 사용해, 관통 회수의 합계가 상기의 회수가 되도록 해 주세요.
출력측의 관통 회수는 반드시4회이하로 해 주세요.
접지(어스) 선은 단상의 전선과 함께 휘감지 말아 주세요.필터 효과가 감소합니다
