> 제품소개 > 써보모터 |
|
|
|
■MR-C10A,MR-C20A,MR-C40A용
RS-232C옵션 유닛(MR-C-T01) |
|

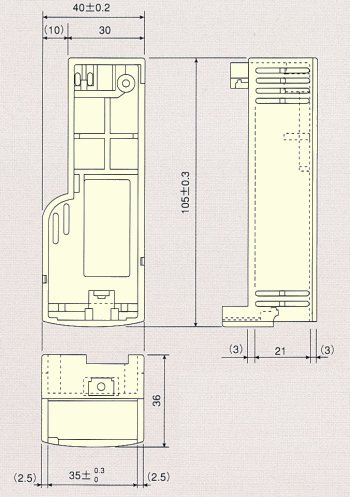

RS-232C옵션 유닛(MR-C-T01)
|
|
|
신호 레벨 |
RS-232C준거 |
|
보레이트 |
19200,9600bps조 보동기식 |
|
시작 비트 |
1bit |
|
데이터
길이 |
8bit |
|
패리티 |
짝수 |
|
stop bit |
1bit |
|
기능 |
모니터 표시, 파라미터 일괄 read/write,그래프 기능, 알람 표시, 외 |
|
그 외 |
PC용 셋업 소프트웨어
형명：MRZJW3-SETUP61 | |
|
(치수 단위：mm) |
|
|
|
|

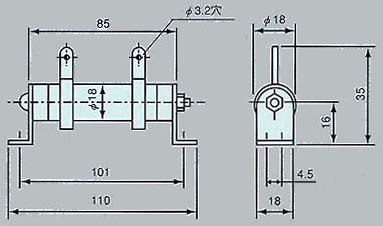

회생 옵션 ＜MR-RB013＞
|
|
|
회생 전력 |
10W |
|
질량 |
0.1kg |
|
저항값 |
52Ω | |
|
(치수 단위：mm) |
|
|

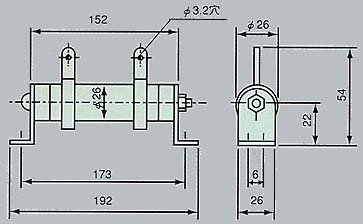

＜MR-RB033＞ |
|
|
회생 전력 |
30W |
|
질량 |
0.2kg |
|
저항값 |
52Ω | |
|
(치수 단위：mm) |
|
|
|
|

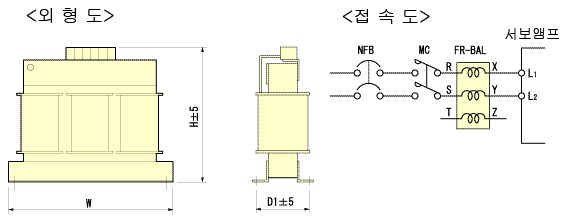

역률 개선 반응 장치(FR-BAL)
|
|
형명 |
치수 |
부착 나사
사이즈 |
단자군요 글자
사이즈 |
질량
(kg) |
|
W |
W1 |
H |
D |
D1 |
C |
|
FR-BAL-0.4K |
135 |
120 |
115 |
59 |
45 |
7.5 |
M4 |
M3.5 |
2.0 |
|
FR-BAL-0.75K |
135 |
120 |
115 |
69 |
57 |
7.5 |
M4 |
M3.5 |
2.8 | |
|
써보 앰프의 역률을 개선해, 전원 용량을 작게 할 수
있습니다.
고조파 억제 대책 가이드 라인에 근거해 본역률 개선 반응 장치를 설치합니다.
|
|
(치수 단위：mm) |
|
|
|
|
|

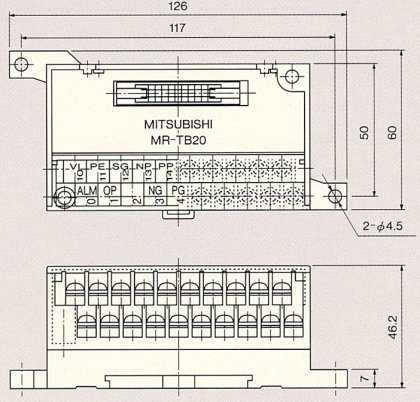

중계 단자대(MR-TB20)
|
|
|
각 신호를CN1에 접속하지 않고 중계 단자대로 받을 수
있습니다.
|
|
글자 사이즈：M3.5
적합 전선：최대2mm2(압착
단자폭：7.2mm이하) |
|
(치수 단위：mm) |
|
|
|
|

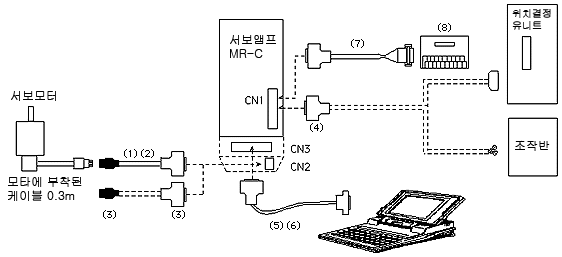

케이블, 연결기 |
|
케이블, 연결기는 밑그림과 같이 되어 있습니다 |
|
|
|
|
|
●케이블, 연결기 일람표 |
|
CN2
용
|
(1) |
|
품명：HC-PQ시리즈 모터용 검출기
케이블(30~400W)
형명：MR-JCCBL□M-L □안은 케이블 길이2,5,10,20,30m(주2) |
|
모터
검출기 |
중계 연결기(AMP)
1-172161-9(연결기 하우징
흑색)
170359-1(코네크타핀)
MTI-0002(케이블 클램프 동아 전기) |
앰프측 연결기(3M또는
상당품)
10120-3000VE(연결기)
10320-52F0-008(쉘 킷)(주4) |
|
| |
|
(2) |
|
품명：HC-PQ시리즈 모터용 검출기 케이블(고굴곡
수명품)(30~400W)
형명：MR-JCCBL□M-H □안은 케이블 길이2,5,10,20,30m(주3) |
|
모터
검출기 |
중계 연결기(AMP)
1-172161-9(연결기 하우징
흑색)
170359-1(코네크타핀)
MTI-0002(케이블 클램프 동아 전기) |
앰프측 연결기(3M또는
상당품)
10120-3000VE(연결기)
10320-52F0-008(쉘 킷)(주4) |
|
| |
|
(3) |
|
품명：HC-PQ시리즈 모터용 검출기 연결기 세트
형명：MR-CCNS |
|
|
중계 연결기(AMP)
1-172161-9(연결기 하우징
흑색)
170359-1(코네크타핀) 핀수：8본(주1)
MTI-0002(케이블 클램프 동아 전기) |
앰프측 연결기(3M또는
상당품)
10120-3000VE(연결기)
10320-52F0-008(쉘 킷)(주4) |
|
|
| |
|
CN1
용
|
(4) |
|
품명：CN1용연결기
형명：MR-CCN1(주5) |
|
|
|
앰프측 연결기(3M또는
상당품)
10120-3000VE(연결기)
10320-52F0-008(쉘 킷)(주4) |
|
|
|
| |
|
(7) |
|
품명：중계 단자대용 케이블
형명：MR-CTBL05M |
|
|
앰프측 연결기(3M또는
상당품)
10120-3000VE(연결기)
10320-52F0-008(쉘 킷)(주4) |
중계 단자대측 연결기(히로세전기)
HIF3BA-20D-2.54R(연결기) |
|
|
| |
|
CN3
용 |
(5) |
|
품명：PC98대응RS-232C옵션 유닛용
케이블
형명：MR-CPC98CBL3M |
|
|
RS-232C옵션측 연결기(3M또는
상당품)
10120-3000VE(연결기)
10320-52F0-008(쉘 킷)(주4) |
PC98시리즈 PC측 연결기(일본 항공
전자)
DE-25PF-N(연결기)
DB-C2-J9(케이스) |
|
|
| |
|
(6) |
|
품명：IBM AT호환기 대응RS-232C옵션 유닛용
케이블
형명：MR-CPCATCBL3M |
|
|
RS-232C옵션측 연결기(3M또는
상당품)
10120-3000VE(연결기)
10320-52F0-008(쉘 킷)(주4) |
DOS/VPC측 연결기(일본 항공
전자)
DE-9SF-N(연결기)
DE-C1-J6-S6(케이스) |
|
|
| |
|
|
(8) |
|
품명：중계 단자대
형명：MR-TB20 |
|
|
|
| | |
|
주)1.중계 연결기는, 전용의 압착 공구(AMP 755330-1)(으)로 압착합니다.
압착 가능한 전선
범위는AWG22~26, 한편 절연 피복 외형이0.9~1.27mm의 전선입니다.
연결기
하우징에는,AMP 172161-1(백색)도 사용 가능합니다.
코네크타핀에는,170363-1(장미)도 사용
가능합니다.
2.MR-CCBL□M도 사용할 수 있습니다.
3.MR-CCBL□M-H도 사용할 수 있습니다.
4.표에 기재의 형명은, 땜납부의 경우입니다.압접의
형명은,10120-6000EL(연결기),10320-3210-000(쉘 킷)
5.RS-422통신용 케이블을 고객으로 제작되는 경우는, 연결기MR-CCN1(을)를 사용해
주십시오. |
|
|
|
|
|
|
