■써보 앰프 외형 치수도

MR-C10A,MR-C20A,10A1,20A1

(치수 단위：mm)

MR-C40A

(치수 단위：mm)

 ■써보 모터 외형 치수도

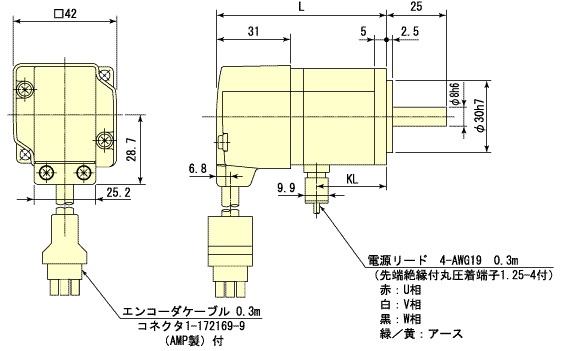

●HC-PQ033,HC-PQ053,HC-PQ13

(치수 단위：mm)

주)1.옆설치의 경우, 검출기 연결기가 하향이 되는 것을 추천 합니다.
2.부하와의 결합에는, 마찰 이음새(슈판링등)를 사용해 주세요.
3.공차없는 치수에 대해서는, 일반 공차가 됩니다.

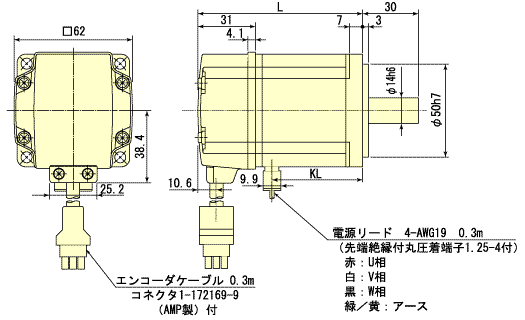

●HC-PQ23,HC-PQ43

(치수 단위：mm)

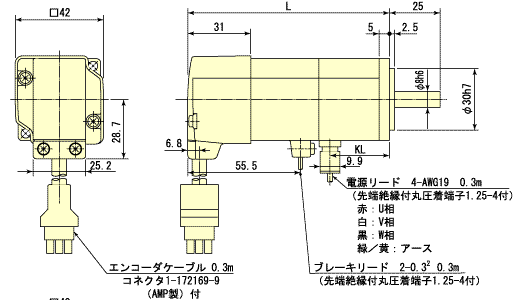

●HC-PQ033B,HC-PQ053B,HC-PQ13B

치수 단위：mm)

모터형명	출력 (W)	관성 모멘트 J(×10-4kg·m2)	변화 치수		브레이크 제동력 (N·m)	질량 (kg)
			L	KL
HC-PQ033B	30	0.017	93.5	23.5	0.32	0.63
HC-PQ053B	50	0.022	99.5	29.5	0.32	0.69
HC-PQ13B	100	0.032	114.5	44.5	0.32	0.83

주)1.옆설치의 경우, 검출기 연결기가 하향이 되는 것을 추천 합니다.
2.부하와의 결합에는, 마찰 이음새(슈판링등)를 사용해 주세요.
3.공차없는 치수에 대해서는, 일반 공차가 됩니다.

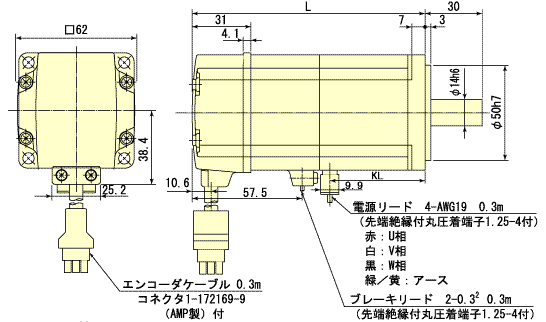

●HC-PQ23B,HC-PQ43B

(치수 단위：mm)

주)1.옆설치의 경우, 검출기 연결기가 하향이 되는 것을 추천 합니다.
2.부하와의 결합에는, 마찰 이음새(슈판링등)를 사용해 주세요.
3.공차없는 치수에 대해서는, 일반 공차가 됩니다
