■서보모터 용량 선정 소프트웨어 MRZJW3-MOTSZ□□

각 기계에 대응하는 화면을 준비하고 있어 그 제정수를 설정하는 것만으로, 최적인 써보 앰프, 써보모터(브레이크, 감속기를 포함한다), 회생 옵션을 선정할 수 있는 친절 설계입니다.
MR-C시리즈는 버젼21이후에 대응합니다.



특징

(1)Windows3.1·Windows95(주1)(일본어판) 대응. Windows3.1·Windows95(일본어판)(이)가 동작하는 PC에 대응하고 있습니다. 메모리:8MB이상하드 디스크 공간 용량:4MB이상
(2)풍부한 기계 구성을 준비.볼스크류, 랙&피니온, 롤 피드, 회전 테이블, 차체를 지탱하는 부분, 승강기, 컨베이어, 그 외(관성 직입력)의 기계에도 대응하고 있습니다.
(3)SI단위계로 계산합니다.MKS중력 단위, 인치·파운드등의 단위계에의 변환 툴을 서포트하고 있습니다



사양

항목

내용

기계 구성요소의 종류

볼스크류(수평), 볼스크류(수직), 락&피니온, 롤 피드, 회전 테이블, 차체를 지탱하는 부분, 승강기, 컨베이어, 그 외(관성 직입력)의9종류

결과 출력

항목

선정 써보 앰프형명, 선정 써보모터형명, 선정 회생 저항형명, 부하 관성 모멘트, 부하 관성 모멘트비, 피크트르크비, 실효 토르크, 실효 토르크비, 회생 전력, 회생 전력비

인쇄

입력 제원, 계산 과정, 선정 결과를 인쇄

데이터 보존

입력 제원에 파일명을 붙이고, 플로피 디스크에 보관

관성 모멘트 계산기능

동심원통, 축 빗나감 각주, 직선 운동, 매달아 감속기의5종류



화면예

1.Windows(은)는 미국Microsoft Corporation의 미국 및 그 외의 나라에 있어서의 등록상표입니다.
2.사용하는 PC에 의해 본소프트웨어가 정상적으로 동작하지 않는 경우가 있습니다.



용량 선정 소프트웨어의 화면예

용량 선정 소프트웨어는 다음과 같은 화면을 준비하고 있습니다.

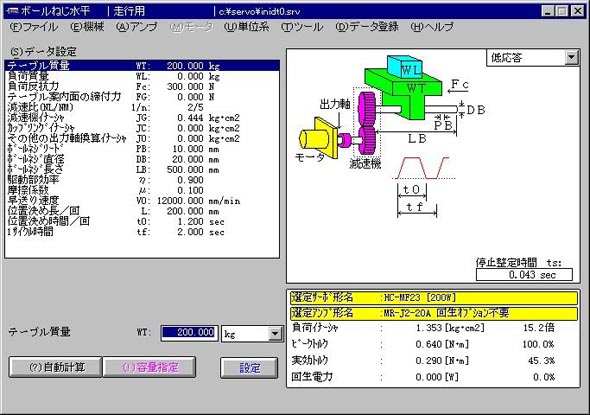

서보모터 용량 선정 소프트웨어 MRZJW3-MOTSZ□□ 화면

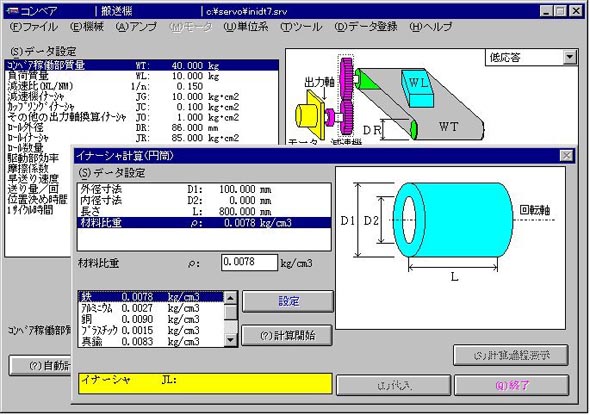

서보모터 용량 선정 소프트웨어 MRZJW3-MOTSZ□□ 화면



■서보모터 셋업 소프트웨어 MRZJW3-SETUP□□

본소프트웨어는, PC를 이용해 셋업으로부터 모니터 표시, 진단, 파라미터의 기재와 읽어, 테스트 운전을 간단하게 할 수 있습니다.본소프트웨어를 사용하려면RS-232C옵션 유닛을 써보 앰프에 장착할 필요가 있습니다.
MR-C시리즈는 버젼21이후에 대응합니다.



특징

(1)Windows3.1·Windows95(주1)(일본어판) 대응. Windows3.1·Windows95(일본어판)(이)가 동작하는 PC에 대응하고 있습니다. 파라미터 유닛의 대용으로서 PC를 이용하고, 셋업이 생깁니다.
메모리:8MB이상 하드 디스크 공간 용량:4MB이상 시리얼 포트 사용
(2)풍부한 모니터 기능. 지령 펄스, 쌓여 펄스, 회전 속도 등, 입력 신호의 방아쇠에 의해, 써보모터의 상황을 표시할 수 있는 그래프 표시 기능을 장비하고 있습니다.
(3)PC에 의한 테스트 운전. PC로 간단하게 써보모터를 테스트 운전할 수 있습니다.



사양( ) 안은,MR-C 대응하고 있지 않습니다.

항목

내용

모니터

일괄 표시, 고속 표시, 그래프 표시

알람

알람 표시, 알람 이력, (알람 발생시 데이터 표시), (알람전 그래프 표시)

진단

DI/DO표시, (기능 디바이스 표시), (회전하지 않는 이유 표시), (정정시간 표시), (전원ON누적 표시),S/W번호 표시, (모터 정보 표시), 튜닝 데이터 표시, (ABS데이터 표시), (VC자동 오프셋 표시)

파라미터

파라미터 설정, (디바이스 설정), 일람표시, 변경 리스트 표시, 상세 정보 표시, (보내는 방법식 선택)

테스트 운전

JOG운전, (위치 결정 운전), (모터 없음 운전),DO강제 출력, (간이언어에 의한 프로그램 운전), (1스텝 보내)

(포인트 데이터)

(위치·속도 블록 데이터 일괄 표시, 데이터 설정, 티칭)

파일 조작

데이터의 독포함·보존, 인쇄

그 외

(자동 운전), 헬프 표시



화면예

1.Windows(은)는 미국Microsoft Corporation의 미국 및 그 외의 나라에 있어서의 등록상표입니다.
2.사용하는 PC에 의해 본소프트웨어가 정상적으로 동작하지 않는 경우가 있습니다.



셋업 소프트웨어는 다음과 같은 화면을 준비하고 있습니다.

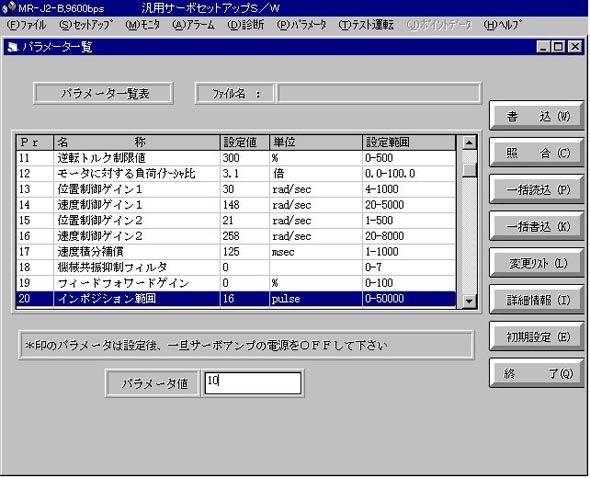

서보모터 셋업 소프트웨어 MRZJW3-SETUP□□

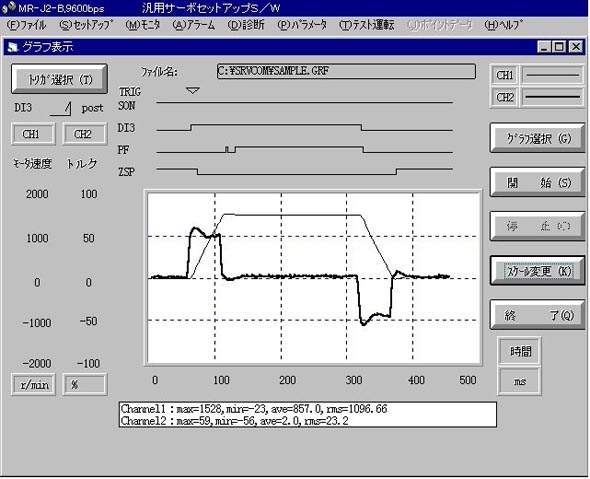

서보모터 셋업 소프트웨어 MRZJW3-SETUP□□
