서보앰프 표준결선도(전원)

표준결선도

MR-J2S 주회로/제어회로 전원의 접속예

①단상 220V의 경우	②삼상 220V 3.5kW 이하의 경우	③삼상 200V 5, 7kW의 경우

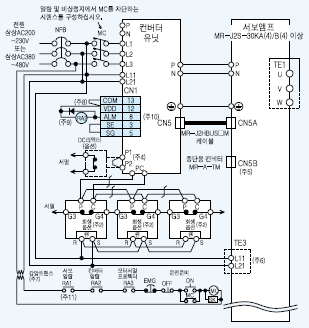

④삼상 220V 및 400V 11~22 kW의 경우	⑤삼상 220V 및 삼상 400V 30 kW이상의 경우

● 전선, 노휴즈 차단기, 전자접촉기

서 보 앰 프 형 명	노휴즈 차단기	전자 접촉기	L1,L2,L3	L11,L21	U,V,W	P,C
MR–J2S–10A MR–J2S–10B MR–J2S–10CP MR–J2S–20A MR–J2S–20B MR–J2S–20CP	30A 프레임5A	S-N10	2(mm)	1.25(mm)	1.25(mm)	2(mm)
MR–J2S–40A MR–J2S–40B MR–J2S–40CP	30A 프레임10A
MR–J2S–60A MR–J2S–60B MR–J2S–60CP	30A 프레임15A
MR–J2S–40A1 MR–J2S–40B1
MR–J2S–70A MR–J2S–70B MR–J2S–70CP
MR–J2S–100A MR–J2S–100B MR–J2S–100CP					2(mm)
MR–J2S–200A MR–J2S–200B MR–J2S–200CP	30A 프레임20A	S-N18	3.5(mm)		3.5(mm)
MR–J2S–350A MR–J2S–350B MR–J2S–350CP	30A 프레임30A	S-N20	5.5(mm)		5.5(mm)
MR–J2S–500A MR–J2S–500B MR–J2S–500CP	50A 프레임50A	S-N35	5.5(mm)		5.5(mm)
MR–J2S–700A MR–J2S–700B MR–J2S–700CP	100A 프레임75A	S-N50	8(mm)		8(mm)	3.5(mm)
MR–J2S–11KA MR–J2S–11KB	100A 프레임100A	S-N65	14(mm)		22(mm)	5.5(mm)
MR–J2S–15KA MR–J2S–15KB	225A 프레임125A	S-N95	22(mm)		30(mm)
MR–J2S–22KA MR–J2S–22KB	225A 프레임175A	S-N125	50(mm)		60(mm)
MR–J2S–30KA MR–J2S–30KB	400A 프레임250A	S-N150	50(mm)	2(mm)	60(mm)
MR–J2S–37KA MR–J2S–37KB	400A 프레임300A	S-N180	60(mm)	2(mm)	80(mm)
MR–J2S–60A4 MR–J2S–60B4	30A 프레임5A	S-N10	2(mm)	1.25(mm)	1.25(mm)	2(mm)
MR–J2S–100A4 MR–J2S–100B4	30A 프레임10A				1.25(mm)
MR–J2S–200A4 MR–J2S–200B4	30A 프레임15A				2(mm)
MR–J2S–350A4 MR–J2S–350B4	30A 프레임20A	S-N18	3.5(mm)		3.5(mm)
MR–J2S–500A4 MR–J2S–500B4	30A 프레임30A	S-N18	5.5(mm)		5.5(mm)
MR–J2S–700A4 MR–J2S–700B4	50A 프레임40A	S-N20	5.5(mm)		5.5(mm)
MR–J2S–11KA4 MR–J2S–11KB4	60A 프레임60A	S-N25	8(mm)		8(mm)	3.5(mm)
MR–J2S–15KA4 MR–J2S–15KB4	100A 프레임75A	S-N35	14(mm)		22(mm)	5.5(mm)
MR–J2S–22KA4 MR–J2S–22KB4	225A 프레임125A	S-N65	14(mm)		22(mm)
MR–J2S–30KA4 MR–J2S–30KB4	225A 프레임150A	S-N95	22(mm)	2(mm)	30(mm)
MR–J2S–37KA4 MR–J2S–37KB4	225A 프레임175A	S-N125	30(mm)		38(mm)
MR–J2S–45KA4 MR–J2S–45KB4	225A 프레임225A	S-N150	38(mm)		50(mm)
MR–J2S–55KA4 MR–J2S–55KB4	400A 프레임250A	S-N180	50(mm)		60(mm)

주) 1. 전선은 600V 비닐 전선을 기준으로 하고 있습니다. 표의 전선은 30m를 기준으로 합니다.
2. 서보모터 HC-RFS203을 접속할 경우는 전선 3.5mm2(AWG12)를 사용하십시오.
3. 서보모터 HA-LFS601(4) 및 HA-LFS701M(4)을 접속할 경우 전선 2mm2(AWG14)를 사용하십시오.
4. 서보모터 HA-LFS601(4) 및 HA-LFS701M(4)을 접속할 경우 전선 1.25mm2(AWG16)를 사용하십시오.
5. MR-J2S-15KA/B의 U, V, W에 접속하는 압착단자는 38-S6 또는 R38-6S를 반드시 사용하십시오.
6. 24V·L11, 0V·L21 단자는 서보앰프 MR-J2S-60A4/B4~700A4/B4의 경우입니다.
7. 회생옵션의 배선은 5m 이하로 하십시오.
