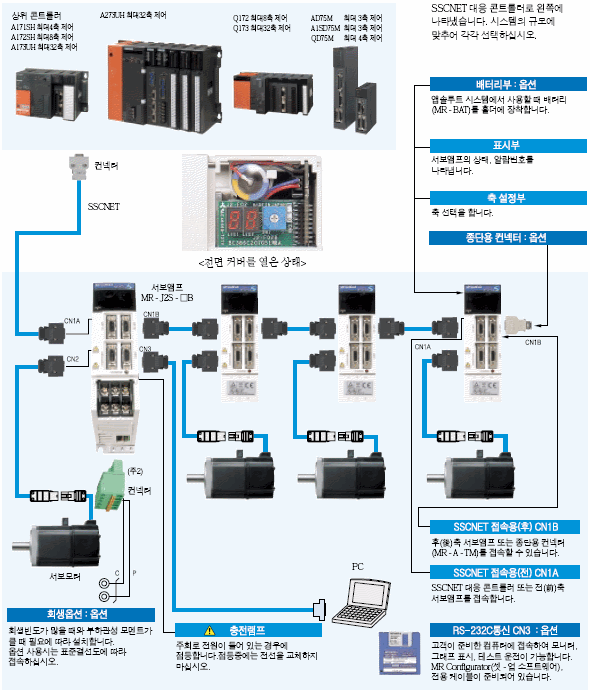

MR-J2S-B 주변기기와의 접속을 나타냅니다.
구입
후 간단하게 셋-업할 수 있고 바로 사용할 수 있도록 컨넥터류,
각종 케이블류, 옵션류 등 필요한 기기를 준비해놓고 있습니다.
특히 이 MR-J2S-B 시리즈는 SSCNET 대응 원터치 접속에
의해 배선 절감을 실현하여 배선의 실수에 의한 트러블이
없습니다.
|
|
|
|
주) 1. 조합된 서보모터의 정격 출력용량 및 정격 회전속도는 기재된 전원 전압·주파수의 경우입니다. 전원
전압 강하시는 보증할 수 없습니다.
2. 서보모터와 조합되었을 때의 토크 특성은 본 카다로그의「서보모터 토크 특성」을 참조하십시오.
3. 다이나믹
브레이크 제거품(MR-J2S-□B-ED 및 MR-J2S-□B1-ED)도 특수하게 대응 가능합니다
|
|
|
|
MR-J2S-B(SSCNET 대응)
타입
|
|
● 서보앰프 사양 100V/200V의 경우
MR-J2S-10B,MR-J2S-20B,MR-J2S-40B,MR-J2S-60B,MR-J2S-70B,MR-J2S-100B,MR-J2S-200B,
MR-J2S-350B,MR-J2S-500B,MR-J2S-700B,MR-J2S-11KB,MR-J2S-15KB,MR-J2S-22KB
|
|
항목 |
서보앰프MR-J2S-□ |
MR-J2S-10B |
MR-J2S-20B |
MR-J2S-40B |
MR-J2S-60B |
MR-J2S-70B |
MR-J2S-100B |
MR-J2S-200B |
MR-J2S-350B |
MR-J2S-500B |
MR-J2S-700B |
MR-J2S-11KB |
MR-J2S-15KB |
MR-J2S-22KB |
|
전
원 |
전압·주파수 |
삼상AC200~230V,
50/60Hz또는단상AC230V, 50/60Hz |
삼상AC200~230V,
50/60Hz |
|
허용전압변동 |
삼상AC200~230V인경우:AC170~253V
|
삼상AC170~253V |
|
단상AC230V인경우:
AC207~253V |
|
|
허용주파수변동 |
±5%
이내 |
|
전원설비용량 |
11.2절에의함. |
|
돌입전류 |
11.5절에의함. |
|
제어방식 |
정현파PWM
제어, 전류제어방식 |
|
다이나믹브레이크 |
내장 |
외부부착 |
|
보호기능 |
과전류차단·회생과전압차단·과부하차단(전자서멀)·서보모터과열보호검출기이상보호·회생이상보호·부족전압·순시정전보호·과속도보호·오차과대보호 |
|
구조 |
자연냉각,
개방(IP00) |
강제냉각,
개방(IP00) |
|
환경 |
주위온도 |
운전 |
0 ~
+55℃(동결이없을것) |
|
보존 |
-20
~ +65℃(동결이없을것) |
|
주위습도 |
운전 |
90%RH 이하(결로가없을것) |
|
보존 |
|
분위기 |
실내(직사광선이닿지않을것)·부식성가스인화성가스·오일미스트·먼지가없을것 |
|
표고 |
해발1000m
이하 |
|
진동 |
5.9㎨이하 |
|
질량 |
[kg]
|
0.7
|
0.7
|
1.1
|
1.1
|
1.7
|
1.7
|
2.0
|
2.0
|
4.9
|
7.2
|
15
|
16
|
20
|
0.7
|
|
|
1. 조합된
서보모터의 정격 출력용량 및 정격 회전속도는 기재된 전원 전압·주파수의 경우입니다. 전원 전압 강하시는 보증할 수 없습니다.
2. 서보모터와 조합되었을 때의 토크 특성은 본 카다로그의「서보모터 토크 특성」을 참조하십시오
|
|
|
|
