MELSERVO-J2-SUPER 시리즈

1. 고객의 요구에 대응한 풍부한 사양

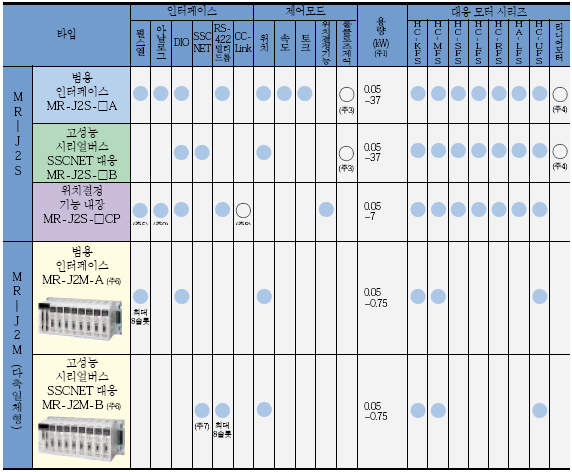

서보앰프 MR-J2S-A SSCNET대응 MR-J2S-B MR-J2S-CP MR-J2M-A MR-J2M-B

서보앰프 MR-J2S-A SSCNET대응 MR-J2S-B MR-J2S-CP MR-J2M-A MR-J2M-B

1. 용량선정 소프트웨어 (MRZJW3-MOTSZ111)은 당사 홈페이지에서 무상으로 다운로드 받을 수 있습니다.
2. ●는 표준품에 대응, ○는 특수품에 대응합니다.
3. 풀-클로즈 제어대응 서보앰프의 상세한 내용에 대해서는,『 풀-클로즈 제어 대응 AC 서보앰프 신제품 뉴스(SV0308-1)』를 참조하십시오.
4. 리니어 서보의 상세한 내용에 대해서는『리니어 서보 LM 시리즈 카다로그』를 참조하십시오.
5. 수동 펄스 발생기(MR-HDP01)을 사용하십시오.
6. MR-J2M의 상세한 내용에 대해서는『MELSERVO-J2M 카다로그』를 참조하십시오.
7. 확장 IO 유닛(MR-J2M-D01)이 필요합니다.
8. MR-J2S-CP-S084로 대응합니다.
9. 본 ●는「오버라이드」와「아날로그 토크제한」을 나타냅니다.



서보 모터  HC-KFS HC-MFS HC-SFS HC-LFS HC-RFS HA-LFS HC-UFS

서보모터 시리즈

정격회전속도
(최대회전속도) (r/min)

정격출력
용량
(kW)

서보모터 종류

규격대응

보호구조

특징

용도 예

전자 브레이크 부착(B)

일반감속기부착(G1)

정밀감속기부착(G2)

EN

UL, cUL

소용량시리즈

hc_kfs 시리즈
HC-KFS
시리즈

3000
(4500)

5기종
0.05,
0.1, 0.2,
0.4,0.75

IP55 축관통부컨넥터부를 제외(IP65 (주4))

저관성
일반 산업기계에
최적입니다.
고속배열
회전 모터(6000r/min,
10000r/min) 有

·벨트 구동
·로봇
·마운터
·미싱
·X-Y 테이블
·식품기계
·반도체 ·제조장치
·섬유기계

6000
(6000)

1기종
0.4

-

-

-

IP55
축관통부컨넥터부를 제외

10000
(10000)

1기종
0.4

-

-

-

hc_mfs_img
HC-MFS
시리즈

3000
(4500)

5기종
0.05,
0.1, 0.2,
0.4,0.75

IP55 축관통부컨넥터부를 제외(IP65 (주4))

초저관성
고빈도 운전등에 최적입니다.

·인서터
·마운터

중용량시리즈

hc-sfs_img
HC-SFS
시리즈

1000(1500-
0.85kW,
1200-
1.2~3kW)

4기종
0.85,
1.2, 2.0, 3.0

-

-

IP65
(IP67)

중관성
저속에서 고속까지 모터의 정격회전 속도도 목적에 맞춰 3종류 준비

·반송장치
·로봇
·X-Y 테이블

2000

14기종
0.5, 1.0,
1.5, 2.0,
3.5, 5.0,
7.0

0.5,1.0,
1.5,2.0,
3.5,5.0,
7.0

IP65
(IP67)

3000

5기종
0.5, 1.0,
1.5,2.0,
3.5

-

-

IP65
(IP67)

hc-lfs_img
HC-LFS
시리즈

2000
(3000)

5기종
0.5, 1.0,
1.5,2.0, 3.0

-

-

IP65
(IP67)

저관성
일반 산업기계에 최적

·롤피더
·로더, ·언로더
·고빈도 운송기계

hc-rfs_img
HC-RFS
시리즈

3000
(4500)

5기종
1.0, 1.5,
2.0,3.5, 5.0

-

IP65
(IP67)

초저관성
고빈도 운전등에 최적

·초고빈도 반송기계

중대용량시리즈

ha-lfs_img
HA-LFS
시리즈

1000
(1200)

16기종
6.0, 8.0
12,15,20,
25,30,37,

6.0,8.0
12,15,20,
25(주6)
,30,37

-

-

IP44

저관성
저속에서 중속까지 모터의 정격 회전속도는 목적에 맞게 3종류가 有.
30kW 이상은 표준으로 플랜지 타입, 풋 마운트 타입에 대응 가능(주7)

·사출성형기

·반도체 제조장치

·대형 반송기

1500
(2000)

14기종
7.0(수주
대응)
11,15,22,
30,37,

7.0(수주대응)
11,15,22,
30,37,45,
55

-

-

IP44

2000
(2000)

14기종
5.0, 7.0,
11,15,22,
30,37,

11,15,22,
30,37,45,
55

-

-

IP44

소·중용량플래트시리즈

hc-ufs_img
HC-UFS
시리즈

2000(3000-
0.75~2kW,
2500-
3.5, 5kW)

5기종
0.75,1.5,
2.0,3.5,
5.0

-

-

IP65
(IP67)

플래트형
플래트형을 위한 설치 공간에 제약을 받는 용도 등에 최적

·로봇
·식품기계

3000
(4500)

 4기종
0.1,0.2,
0.4,0.75

-

-

IP65
컨넥터부를 제외함(주5)

1. 표속의「일반감속기」는 일반 산업기계 대응감속기,「 고정밀도 감속기」는 고정밀도 대응감속기입니다.
2. ● 표시는 제작범위를 의미합니다.
3. 보호구조의 ( )안은 특수 대응이되므로 개별적으로 문의바랍니다.
4. 모터 용량 50W는 제외합니다.
5. 컨넥터부를 포함하여 IP65 대응품(HC-UFS□-S1)도 준비되어 있습니다.
6. 400V의 경우입니다. HA-LFS 1000r/min 시리즈 400V 6.0~12kW 및 20, 25kW는 수주대응입니다.
7. 15~25kW에 대해서도 풋 마운트 타입 모터가 있습니다. 카다로그에 기재된 모터외형도를 참조하십시오..
