       서보모터 특수사양(Key,감속기)

축단 특수 사양

축단특수사양(감속기 제외의 경우)

다음 사양의 축단 특수품도 주문에 따라 제작합니다.

<HC-KFS, MFS, UFS 3000r/min 시리즈>

● 키[key ] 부착 타입 … 200, 400, 750W

모터

형명

변화치수

T

S

R

Q

W

QK

QL

U

HC-KFS23K
HC-MFS23K
HC-KFS43K
HC-MFS43K
HC-KFS73K
HC-MFS73K

5

14
h6

30

27

5

20

3

3

6

19
h6

40

37

6

25

5

3.5

HC-UFS23K
HC-UFS43K
HC-UFS73K

5

14
h6

30

23.5

5

20

3

3

6

19
h6

40

32.5

6

25

5

3.5

서보모터 특수사양(Key,감속기 외형치수

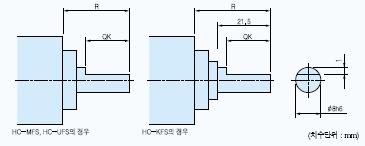

● D-커트 타입 … 50, 100W

모터
형명

용량
(W)

변화치수

R

QK

HC-KFS□D HC-MFS□D

50, 100

25

20.5

HC-UFS□D

100

25

17.5

D-커트 타입 … 50, 100W



<HC-SFS, LFS, RFS, UFS 2000r/min, HA-LFS 시리즈>

● 키[key ] 홈 타입

모터
시리즈

용량
(kW)

변화치수

S

R

Q

W

QK

QL

U

r

Y

HC-SFS□K HC-LFS□K (주3)

0.5~1.5

24h6

55

50

8

0 -0.036

36

5

4 +0.2 0

4

M8 나사깊이20

2.0~7.0

35 +0.01 0

79

75

10 0 -0.036

55

5

5 +0.2 0

5

M8 나사깊이20

HC-RFS□K

1.0, 1.5, 2.0

24h6

45

40

8

0 -0.036

25

5

4 +0.2 0

4

M8 나사깊이20

3.5, 5.0

28h6

63

58

8

0 -0.036

45

5

4 +0.2 0

4

M8 나사깊이20

HC-UFS□K

0.75

22h6

55

50

6

0 -0.036

42

3

3.5 +0.2 0

3

M8 나사깊이20

1.5

28h6

55

50

8

0 -0.036

45

5

4 +0.2 0

4

M8 나사깊이20

2.0, 3.5, 5.0

35 +0.01 0

65

60

10 0 -0.036

50

5

5 +0.2 0

5

M8 나사깊이20

HC-SFS, LFS, RFS, UFS 2000r/min, HA-LFS 시리즈 키[key ] 홈 타입



주) 1. 고빈도로 사용되는 용도에는 적용할 수 없습니다. 키의 커터에 기인하는 축의 파단 등의 원인이 됩니다.
2. 키는 부착되지 않습니다. 사용자께서 준비하십시오.
3. HC-SFS121은 하단의 용량 2.0~7.0KW와 같습니다.
4. 서보모터 HC-KFS46 및 HC-KFS410도 키 부착 사양에 대응 가능합니다. HC-KFS23K 및 HC-KFS43K와 동일 치수입니다.



특수 사양


● 감속기 장착 모터 사양<일반산업기계 대응 (G1)>
 HC-KFS053G1/HC-KFS13G1/HC-KFS23G1/HC-KFS43G1/HC-KFS73G1
 HC-MFS053G1/HC-MFS13G1/HC-MFS23G1/HC-MFS43G1/HC-MFS73G1

출력(W)

HC-KFS, HC-MFS 시리즈(주3)

HC-SFS2000r/min 시리즈(주4)

1/5

1/12

1/20

1/6

1/11

1/17

1/29

1/35

1/43

1/59

50

○(9/44)

○(49/576)

○(25/484)

-

-

-

-

-

-

-

100

○(9/44)

○(49/576)

○(25/484)

-

-

-

-

-

-

-

200

○(19/96)

○(25/288)

○(253/5000)

-

-

-

-

-

-

-

400

○(19/96)

○(25/288)

○(253/5000)

-

-

-

-

-

-

-

500

-

-

-

750

○(525/6048)

○(625/12544)

-

-

-

-

-

-

-

1000

-

-

-

○( 주2)

○( 주2)

1500

-

-

-

○(주2)

○ (주2)

○(주2)

○ (주2)

2000

-

-

-

○(주2)

○ (주2)

○(주2)

○ (주2)

3500

-

-

-

○(주2)

○ (주2)

○(주2)

○ (주2)

○(주2)

○ (주2)

○(주2)

5000

-

-

-

-

○( 주2)

○( 주2)

○( 주2)

○( 주2)

○( 주2)

-

7000

-

-

-

-

○( 주2)

○( 주2)

○( 주2)

○( 주2)

○( 주2)

-

주) 1. 표 중 ○표시가 제작 범위입니다. (주2)의 기재가 없는 기종은, 설치 방향이 전방향 설치 가능합니다.
     2. 표 중에(주2)의 기재가 있는 기종은, 기름 윤활입니다. 또, 설치 방향은 축수평(축방향 및 축회전 방향이 기울기가 불가)입니다. 축수평 설치 이외의 사용에 대해서는 조회해 주십시오.
     3. ( )안의 값은 실감속 비율입니다.
     4. HC-SFS2000r/min 시리즈에는 G1(플랜지 타입) 및 G1H(풋 마운트 타입)를 준비하고 있습니다.
        사양은 동일합니다.

적용모터시리즈

HC-KFS 시리즈

HC-MFS 시리즈

HC-SFS 2000r/min

감속기효율(주1)

45∼75%

45∼75%

85∼94%

취 부 방 법

플랜지타입

플랜지타입

풋마운트/플랜지타입

윤     활

구리스윤활유(봉입)

구리스윤활유(봉입)

구리스윤활유/기름윤활

출력축회전방향

서보모터출력축동일방향

서보모터출력축동일방향

서보모터출력축과역방향

전자브레이크부착

제작가능

제작가능

제작가능

백  래  쉬

감속기출력축에서
60분이하

감속기출력축에서
60분이하

감속기출력축에서
40분∼2。(주1)

허용부하관성모멘트비율
(서보모터축환산에서)

서보모터관성모멘트의
5배이하

서보모터관성모멘트의
25배이하

서보모터관성모멘트의
4배이하

허용회전속도
(감속기입력축에서)

4500r/min

4500r/min

2000r/min

주) 1. 감속비에 따라 감속기 효율이 다릅니다.
2. 계산 개략값이며 보증값은 아닙니다.
3. 기재 범위를 초과할 경우 당사와 상담 하십시오.



● 회생옵션

적용서보앰프
형명

 회생옵션/허용회생전력(W) MR-RB

 저항값

MR-
RB032

MR-
RB12

MR-
RB30

MR-
RB31

MR-
RB32

MR-
RB50

MR-
RB51

MR-
RB65

MR-
RB66

MR-
RB67

MR-
RB139

MR-
RB137

MR-J2S-10A
MR-J2S-10B
MR-J2S-10CP

30























40

MR-J2S-20A
MR-J2S-20B
MR-J2S-20CP

30

100





















40

MR-J2S-40A
MR-J2S-40B
MR-J2S-40CP

30

100





















40

MR-J2S-60A
MR-J2S-60B
MR-J2S-60CP

30

100





















40

MR-J2S-70A
MR-J2S-70B
MR-J2S-70CP

30

100





300















40

MR-J2S-100A
MR-J2S-100B
MR-J2S-100CP

30

100





300















40

MR-J2S-200A
MR-J2S-200B
MR-J2S-200CP





300





500













13

MR-J2S-350A
MR-J2S-350B
MR-J2S-350CP





300





500













13

MR-J2S-500A
MR-J2S-500B
MR-J2S-500CP





300





500













13

MR-J2S-700A
MR-J2S-700B
MR-J2S-700CP







300





500











6.7

MR-J2S-11KA
MR-J2S-11KB















500
(800)









8

MR-J2S-15KA
MR-J2S-15KB

















850
(1300)







5

MR-J2S-22KA
MR-J2S-22KB



















850
(1300)





4

MR-J2S-30KA
MR-J2S-30KB(주 3)





















1300

3900

1.3

MR-J2S-37KA
MR-J2S-37KB(주 3)





















1300

3900

1.3

주) 1. 표속의 허용 W수는 회생저항의 정격 W수와는 다릅니다.
2. 표속의 ( )는 냉각팬(1.0㎥/min, □92×2 정도)를 설치하고 파라미터 No.0(MR-J2S-A 타입의 경우) 또는 No.2(MR-J2S-B 타입의 경우)를 변경하십시오.
3. MR-RB137 및 MR138-4는 3대의 합성 저항값입니다.
