서보모터 외형도

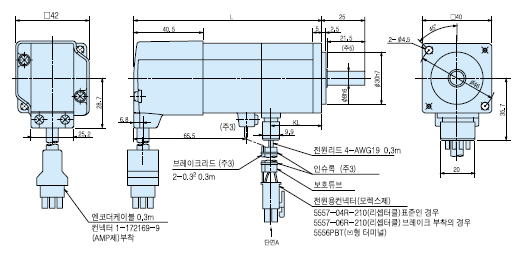

● HC-KFS053(B), HC-KFS13(B), ● HC-MFS053(B), HC-MFS13(B)외형도

HC-KFS053(B), HC-KFS13(B), HC-MFS053(B), HC-MFS13(B)외형도

형 명	변화치수
형 명	L	KL
HC-KFS053 HC-KFS053B HC-MFS053 HC-MFS053B	81.5(109.5)	29.5
HC-KFS13 HC-KFS13B HC-MFS13 HC-MFS13B	96.5(124.5)	44.5

(치수단위:mm)

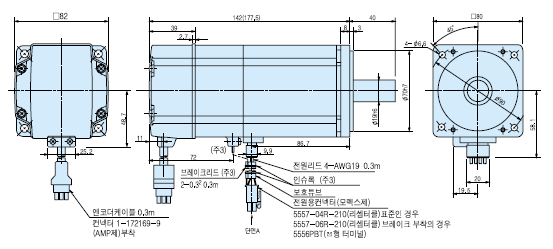

● HC-KFS23(B), HC-KFS43(B), ● HC-MFS23(B), HC-MFS43(B)외형도

HC-KFS23(B), HC-KFS43(B), HC-MFS23(B), HC-MFS43(B)외형도

형 명	변화치수
형 명	L	KL
HC-KFS23 HC-KFS23B HC-MFS23 HC-MFS23B	99.5(131.5)	49.1
HC-KFS23 HC-KFS23B HC-MFS23 HC-MFS23B	124.5(156.5)	72.1

(치수단위:mm)

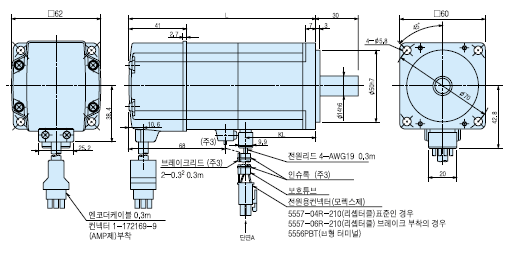

● HC-KFS73(B), HC-MFS73(B)외형도

MC-KFS73,HC-MFS73,HC-KFS73B,HC-MFS73B 외형도

주) 1. 부하와의 결합에는 마찰계수(슈판링 등)를 사용하십시오.
2. ( )안의 값은 전자 브레이크 부착의 경우입니다.
3. 전자 브레이크 부착의 경우입니다.
4. 공차가 없는 값에 대해서는 일반공차로 간주합니다.
5. HC-KFS053(B), KFS13(B)의 경우입니다.

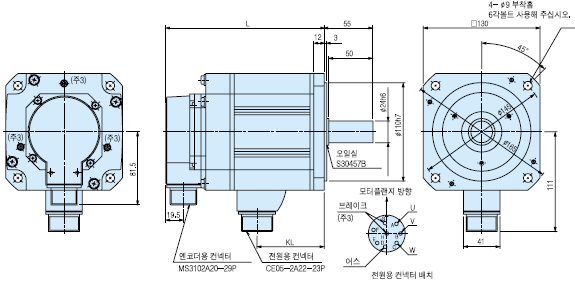

● HC-SFS81(B), ● HC-SFS52(4)(B) ~ HC-SFS152(4)(B), ● HC-SFS53(B) ~ HC-SFS153(B)외형도

HC-SFS81(B),HC-SFS52(4)(B)~HC-SFS152(4)(B),HC-SFS53(B)~HC-SFS153(B)외형도

형 명			변화치수
1000r/min	2000r/min	3000r/min	L	KL
	HC-SFS52 HC-SFS52B	HC-SFS53 HC-SFS53B	120(153)	51.5
	HC-SFS102 HC-SFS102B	HC-SFS103 HC-SFS103B	145(178)	76.5
HC-SFS81 HC-SFS81B	HC-SFS152 HC-SFS152B	HC-SFS153 HC-SFS153B	171(203)	101.5

(치수단위:mm)

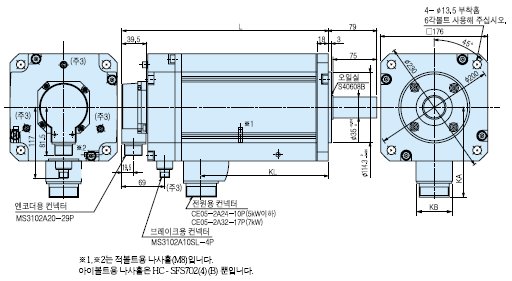

● HC-SFS121(B) ~ HC-SFS301(B), ● HC-SFS202(4)(B) ~ HC-SFS702(4)(B)
● HC-SFS203(B), HC-SFS353(B)외형도

HC-SFS121(B)~HC-SFS301(B),HC-SFS202(4)(B)~HC-SFS702(4)(B),HC-SFS203(B), HC-SFS353(B)외형도

형 명			변화치수
1000r/min	2000r/min	3000r/min	L	KL	KA	KB
HC-SFS121 HC-SFS121B	HC-SFS202 HC-SFS202B	HC-SFS203 HC-SFS203B	145(193)	68.5	142	46
HC-SFS201 HC-SFS201B	HC-SFS352 HC-SFS352B	HC-SFS353 HC-SFS353B	187(235)	110.5	142	46
HC-SFS301 HC-SFS301B	HC-SFS502 HC-SFS502B		208(256)	131.5	142	46
	HC-SFS702 HC-SFS702B		292(340)	210.5	150	58

(치수단위:mm)

주) 1. 부하와의 결합에는 마찰계수(슈판링등)를 사용하십시오.
2. ( )안의 수치는 전자브레이크가 부착된 경우입니다.
3. 전자 브레이크가 부착된 경우입니다.
4. 공차가 없는 치수는 일반공차로 간주합니다.
