       서보앰프,모타 형명구성

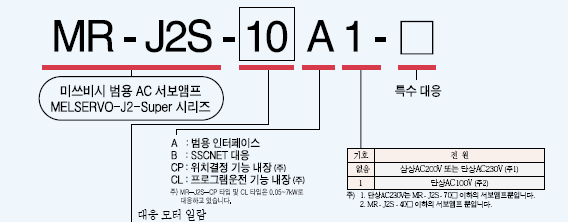

미쓰비시 서보앰프 형명 구성

● 서보앰프 100V/200V의 경우

미쓰비시 서보앰프 형명 구성 MR-J2S 시리즈



기호

HC-KFS

HC-MFS

HC-SFS

HC-LFS

HC-RFS

HA-LFS

HC-UFS

10

HC-KFS053, HC-KFS13

HC-MFS053
HC-MFS13

-

-

-

-

HC-UFS13

20

HC-KFS23

HC-MFS23

-

-

-

-

HC-UFS23

40

HC-KFS43

HC-MFS43

-

-

-

-

HC-UFS43

60

-

-

HC-SFS52, HC-SFS53

HC-LFS52

-

-

-

70

HC-KFS73, HC-KFS46, HC-KFS410

HC-MFS73

-

-

-

-

HC-UFS72,
HC-UFS73

100

-

-

HC-SFS81, HC-SFS102, HC-SFS103

HC-LFS102

-

-

-

200

-

-

HC-SFS121, HC-SFS201, HC-SFS152, HC-SFS202, HC-SFS153, HC-SFS203

HC-LFS152

HC-RFS103, HC-RFS153

-

HC-UFS152

350

-

-

HC-SFS301, HC-SFS352, HC-SFS353

HC-LFS202

HC-RFS203

-

HC-UFS202

500

-

-

HC-SFS502

HC-LFS302

HC-RFS353, HC-RFS503

HA-LFS502

HC-UFS352,
HC-UFS502

700

-

-

HC-SFS702

-

-

HA-LFS601,
HA-LFS701M,
HA-LFS702

-

11K

-

-

-

-

-

HA-LFS801,
HA-LFS12K1,
HA-LFS11K1M,
HA-LFS11K2

-

15K

-

-

-

-

-

HA-LFS15K1,
HA-LFS15K1M,
HA-LFS15K2

-

22K

-

-

-

-

-

HA-LFS20K1,
HA-LFS25K1,
HA-LFS22K1M,
HA-LFS22K2

-

30K

-

-

-

-

-

HA-LFS30K1,
HA-LFS30K1M, HA-LFS30K2

-

37K

-

-

-

-

-

HA-LFS37K1, HA-LFS37K1M, HA-LFS37K2

-

주) 앰프의 소프트웨어 버전에 따라 접속할 수 없는 모터도 있으므로, 본 카다로그의 구성기기 일람표를 참조하십시오.

 서보모터 형명 구성

 ● 서보모터 200V의 경우

서보모터 형명구성 미쓰비시 HC-KFS,HC-SFS,HC-MFS

기호

모터계열

HC-KFS

저관성소용량

HC-MFS

초저관성소용량

HC-SFS

중관성중용량

HC-LFS

저관성중용량

HC-RFS

초저관성중용량

HA-LFS

저관성중·대용량

HC-UFS

플래트형소·중용량



기호

감속기

없음

없음

G1

일반산업기계대응
(플랜지타입)

G1H

일반산업기계대응
(풋마운트타입)(주1)

G2

고정밀도대응

G5

고정밀도대응플랜지타입
플랜지출력형

G7

고정밀도대응플랜지타입
축출력형

※ 표준으로 EN, UL, cUL규격에 대응



주) 1. HC-SFS2000r/min 시리즈뿐입니다.
2. 상세 사양에 대해서는 본 카다로그의감속기 부착 모터 사양」을 참조 하십시오.

기호

정격출력용량(kW)

05

0.05

1~8

0.1~0.85

10~80

1.0~8.0

11K~37K

11.0~37.0

기호

정격회전속도(r/min)

1

1000

1M

1500

2

2000

3

3000

6

6000

10

10000

기호

전자브레이크

없음

없음

B

부착

주) 대응기종 및 상세 사양에 대해서는본 카다로그의「전자 브레이크사양」을참조 하십시오.

기호

축단

없음

표준(스트레이트)

K

키홈타입
또는키부착(주)

D

D컷트(주)

주) 대응기종 및 상세 사양에 대해서는본 카다로그의「축단 특수사양」을참조 하십시오.

주) 서보모터 시리즈의 조합에 대해서는 본 카다로그의 구성기기 일람표를 참조하십시오
