■옵션
|
|
●케이블, 연결기 ·＜MR-H□AN,H□ACN타입＞ ·＜MR-H□BN타입＞
●파라미터 유닛(MR-PRU01A)
●파라미터 유닛 케이블(MR-PRUCBL□M)
●중계 단자대(MR-TB50)
●6자리수 디지털 스위치(MR-DS60)(MR-H□ACN용)
●대형 설정 표시 유닛(MR-PRU02)(MR-H□ACN용)
●대형 설정 표시 유닛 케이블(MR-PRUBCBL□M)(MR-H□ACN용)
●외부 디지털 표시기(MR-DP60)(MR-H□ACN용)
●회생 옵션
●브레이크 유닛
●다이나믹 브레이크(DBU)
●전원 회생 컨버터(FR-RC)
●냉각 핀 외출해
어태치먼트(MR-ACN)
●역률 개선 반응 장치(FR-BAL)
●내장 카드 옵션
●배터리(MR-BAT) |
|
|
|
●케이블, 연결기 |
|

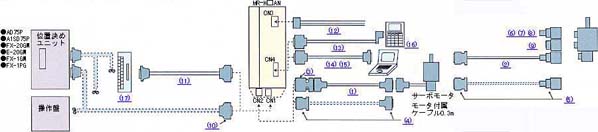

＜MR-H□AN,H□ACN타입＞ |
|
케이블, 연결기는 밑그림과 같이 되어 있습니다. |
|
|
|
주)HC-SF,RF,UF2000r/min시리즈 모터의 경우입니다.
HA-LH□K시리즈 모터는,
모터 전원이 연결기가 아니기 때문에,(2)또는(5) 사용해 주십시오.
모터 전원은 단자상내의 모터 전원 리드에
직접 접속해 주세요.
또, 특수 사양의HA-LH□K시리즈 브레이크 첨부는(9)를 사용해
주십시오. |
|
CN2
용 |
(1) |
|
품명：＜HC-MF,UF3000r/min,HA-FF시리즈 모터＞엔코더
케이블 |
|
형명： |
MR-JCCBL□M-H 보호 구조：IP20 □안은 케이블
길이2,5,10,20,30,50m(주1) |
|
|
|
|
MR-JCCBL□M-L 보호 구조：IP20 □안은 케이블
길이2,5,10,20,30m(주1) |
|
|
|
앰프용 연결기(3M제 또는
상당품)
10120-3000VE(연결기)
10320-52F0-008(쉘
킷)(주3) |
중계용 연결기(AMP제)
1-172161-9(연결기 하우징 흑색)
170359-1(코네크타핀) |
|
|
|
|
엔코더 | |
|
(2) |
|
품명：＜HC-SF,RF,UF2000r/min,HA-LH□K시리즈 모터＞엔코더
케이블 |
|
형명：MR-HSCBL□M 보호 구조：IP20 □안은 케이블
길이2,5,10,20,30,50m |
|
|
|
앰프용 연결기(혼다
통신제)PCR-S20FS (연결기)PCR- LS20 LA1 (케이스) |
중계용 연결기(일본 항공
전자제)
MS3057-12A(케이블
클램프)
MS3106B20-29S(스트레이트 플러그) |
|
|
|
|
엔코더 | | |
|
|
|
|
|
형명：MR-EN1CBL□M-H 보호
구조：IP65(주4) □안은 케이블 길이2,5,10,20,30,50m |
|
|
|
플러그(DDK제)
MS3106A20-29S(D190)
케이블
클램프(DDK제)
CE3057-12A-3(D265) |
백
쉘(DDK제)
CE02-20BS-S |
앰프용 연결기
(혼다
통신제)
PCR-S20FS(연결기)PCR-LS20LA1
(케이스)
|
|
| | |
| |
|
(3) |
|
품명：＜HC-MF,UF3000r/min,HA-FF시리즈 모터＞컨버젼
커넥터
형명：MR-HCN2 보호 구조：IP20 |
|
|
미츠비시 전용
특수
연결기 | | |
|
(4) |
|
품명：＜HC-MF,UF3000r/min,HA-FF시리즈 모터＞엔코더용 연결기
세트
형명：MR-HCNM 보호 구조：IP20 |
|
|
앰프용 연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
|
중계용 연결기(AMP제)
1-172161-9(연결기 하우징
흑색)
170359-1(코네크타핀)
MTI-0002(케이블 클램프, 동아 전기제) |
(주2)
| |
|
(5) |
|
품명：＜HC-SF,RF,UF2000r/min,HA-LH□K시리즈 모터＞엔코더용
연결기 세트 |
|
형명：MR-JSCNS 보호
구조：IP20 |
|
|
|
|
앰프용 연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
|
중계용 연결기(일본 항공 전자제)
MS3057-12A(케이블
클램프)
MS3106B20-29S(스트레이트 플러그) |
 | | |
|
|
|
|
|
형명：MR-EN1CNS 보호
구조：IP65 |
|
|
|
|
플러그(DDK제)
MS3106A20-29S(D190) |
|
|
백 쉘(DDK제)
CE02-20BS-S |
|
|
|
|
|
|
|
|
앰프용 연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
|
|
케이블
클램프(스트레이트)(DDK제)
CE3057-12A-3(D265) | | |
| |
|
모
│
타
전
원
용
|
(6) |
|
품명：전원용 연결기
세트
HC-SF81 HC-SF52,102,152 HC-SF53,103,153
HC-RF103,153,203 HC-UF72,152
형명：MR-PWCNS1 보호 구조：IP65 |
|
|
스트레이트
플러그(DDK제)
CE05-6A22-23SD-B-BSS |
|
|
케이블
클램프(DDK제)
CE3057-12A-2(D265) | | |
|
(7) |
|
품명：전원용 연결기
세트
HC-SF121,201,301 HC-SF202,352,502 HC-SF203,353 HC-RF353,503 HC-UF202,352,502
형명：MR-PWCNS2 보호
구조：IP65 |
|
|
스트레이트
플러그(DDK제)
CE05-6A24-10SD-B-BSS |
|
|
케이블
클램프(DDK제)
CE3057-16A-2(D265) | | |
|
(8) |
|
품명：전원용 연결기
세트
HC-SF702
형명：MR-PWCNS3 보호
구조：IP65 |
|
|
스트레이트
플러그(DDK제)
CE05-6A32-17SD-B-BSS |
|
|
케이블
클램프(DDK제)
CE3057-20A-1(D265) | | |
|
전
자
브
레
│
키
용 |
(9) |
|
품명：전자 브레이크용 연결기
세트
HC-SF121,201,301 HC-SF202,352,502,702 HC-SF203,353 HC-UF2kW이상 HA-LH□K(주5)
형명：MR-BKCN 보호 구조：IP65 |
|
|
플러그(DDK제)
MS3106A10SL-4S(D190) |
|
|
케이블용 연결기
(스트레이트)(다이와
덴교제)
YSO10-5~8 | | |
|
CN1
용
|
(10) |
|
품명：CN1용연결기
형명：MR-HCN1 |
|
|
앰프용 연결기(혼다
통신제)
PCR-S50FS(연결기) PCR-LS50LA(케이스) | | |
|
(11) |
|
품명：중계 단자대 케이블
형명：MR-HTBL□M □안은 케이블 길이 0.5,1m |
|
중계 단자대용 연결기(이즈미
전기제)
JE1S-501(연결기) |
앰프용 연결기(혼다
통신제)
PCR-S50FS(연결기)PCR-LS50LA(케이스) |
|
| | |
|
CN3
용 |
(12) |
|
품명：CN3용케이블
형명：MR-H3CBL1M |
|
앰프용
연결기(AMP제)171822-4(하우징) |
|
| | |
|
CN4
용 |
(13) |
|
품명：파라미터 유닛 케이블
형명：MR-PRUCBL□M □안은 케이블 길이 1,3,5m |
|
RS-232C용연결기(일본 항공 전자제 또는
상당품)
DE-9PF-N(연결기)DE-C1-J6-S6(케이스) |
파라미터 유닛용 연결기 |
|
| | |
|
(14) |
|
품명：PC98용통신케이블
형명：MR-HPC98CBL3M |
|
RS-232C용연결기(일본 항공 전자제 또는
상당품)
DE-9PF-N(연결기)DE-C1-J6-S6(케이스) |
PC98시리즈 PC용 연결기(
일본 항공
전자제)DE-25PF-N(연결기)DB-C2-J9(케이스) |
|
| | |
|
(15) |
|
품명：DOS/V용통신케이블
형명：MR-HPCATCBL3M |
|
RS-232C용연결기(일본 항공 전자제 또는
상당품)
DE-9PF-N(연결기)DE-C1-J6-S6(케이스) |
DOS/VPC용 연결기
(일본 항공
전자제)DE-9SF-N(연결기)
DE-C1-J6-S6(케이스) |
|
| | |
|
|
(16) |
|
|
(17) |
| |
|
주)1.-H,-L은 굴곡 수명을 나타냅니다.-H는 고굴곡
수명품입니다.
MR-JCCBL□M-H/-L을 사용하시는 경우는, 컨버젼 커넥터(MR-HCN2)가
필요합니다.
2.연결기 하우징에는,AMP제172161-1도 사용할 수
있습니다.콘텍터핀에는,170363-1도 사용 가능합니다.
3.표에 기재의 형명은, 땜납부의 경우입니다.
압접의
형명은,10120-6000EL,10320-3210-000 됩니다.
4.엔코더 케이블은 기름에 강함 케이블이 아닙니다.
5.특수 사양이
됩니다. |
|
|
|

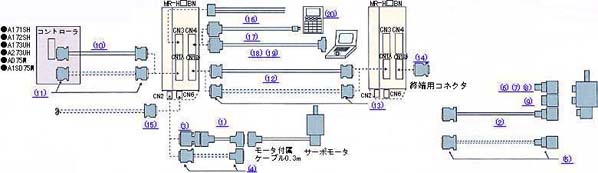

●케이블, 연결기 |
|
＜MR-H□BN타입＞ |
|
케이블, 연결기는 밑그림과 같이 되어 있습니다. |
|
|
|
주)HC-SF,RF,UF2000r/min시리즈 모터의 경우입니다.
HA-LH□K시리즈 모터는,
모터 전원이 연결기가 아니기 때문에,(2)또는(5) 사용해 주십시오.
모터 전원은 단자상내의 모터 전원 리드에
직접 접속해 주세요.
또, 특수 사양의HA-LH□K시리즈 브레이크 첨부는(9)를 사용해
주십시오. |
|
|
|
CN2
용 |
(1) |
|
품명：＜HC-MF,UF3000r/min,HA-FF시리즈 모터＞엔코더
케이블 |
|
형명： |
MR-JCCBL□M-H 보호 구조：IP20 □안은 케이블
길이2,5,10,20,30,50m(주1) |
|
|
|
|
MR-JCCBL□M-L 보호 구조：IP20 □안은 케이블
길이2,5,10,20,30m(주1) |
|
|
|
앰프용 연결기(3M제 또는
상당품)
10120-3000VE(연결기)
10320-52F0-008(쉘
킷)(주3) |
중계용 연결기(AMP제)
1-172161-9(연결기 하우징 흑색)
170359-1(코네크타핀) |
|
|
|
|
엔코더 | |
|
(2) |
|
품명：＜HC-SF,RF,UF2000r/min,HA-LH□K시리즈 모터＞엔코더
케이블 |
|
형명：MR-HSCBL□M 보호 구조：IP20 □안은 케이블
길이2,5,10,20,30,50m |
|
|
|
앰프용 연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
중계용 연결기(일본 항공
전자제)
MS3057-12A(케이블
클램프)
MS3106B20-29S(스트레이트 플러그) |
|
|
|
|
엔코더 | | |
|
|
|
|
|
형명：MR-EN1CBL□M-H 보호
구조：IP65(주4) □안은 케이블 길이2,5,10,20,30,50m |
|
|
|
플러그(DDK제)
MS3106A20-29S(D190)
케이블
클램프(DDK제)
CE3057-12A-3(D265) |
백
쉘(DDK제)CE02-20BS-S |
앰프용 연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스)
|
|
| | |
| |
|
(3) |
|
품명：＜HC-MF,UF3000r/min,HA-FF시리즈 모터＞컨버젼
커넥터
형명：MR-HCN2 보호 구조：IP20 |
|
|
미츠비시 전용
특수
연결기 | | |
|
(4) |
|
품명：＜HC-MF,UF3000r/min,HA-FF시리즈 모터＞엔코더용 연결기
세트
형명：MR-HCNM 보호 구조：IP20 |
|
|
앰프용 연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
|
중계용 연결기(AMP제)
1-172161-9(연결기 하우징
흑색)
170359-1(코네크타핀)
MTI-0002(케이블 클램프, 동아 전기제) |
(주2) | |
|
(5) |
|
품명：＜HC-SF,RF,UF2000r/min,HA-LH□K시리즈 모터＞엔코더용
연결기 세트 |
|
형명：MR-JSCNS 보호
구조：IP20 |
|
|
|
|
앰프용 연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
|
중계용 연결기(일본 항공 전자제)
MS3057-12A(케이블
클램프)
MS3106B20-29S(스트레이트 플러그) |
| | |
|
|
|
|
|
형명：MR-EN1CNS 보호
구조：IP65 |
|
|
|
|
플러그(DDK제)
MS3106A20-29S(D190) |
|
|
백 쉘(DDK제)
CE02-20BS-S |
|
|
|
|
|
|
|
|
앰프용 연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
|
|
케이블
클램프(스트레이트)(DDK제)
CE3057-12A-3(D265) | | |
| |
|
모
│
타
전
원
용
|
(6) |
|
품명：전원용 연결기
세트
HC-SF81 HC-SF52,102,152 HC-SF53,103,153 HC-RF103,153,203 HC-UF72,152
형명：MR-PWCNS1 보호 구조：IP65 |
|
|
스트레이트
플러그(DDK제)
CE05-6A22-23SD-B-BSS |
|
|
케이블
클램프(DDK제)
CE3057-12A-2(D265) | | |
|
(7) |
|
품명：전원용 연결기
세트
HC-SF121,201,301 HC-SF202,352,502 HC-SF203,353 HC-RF353,503 HC-UF202,352,502
형명：MR-PWCNS2 보호
구조：IP65 |
|
|
스트레이트
플러그(DDK제)
CE05-6A24-10SD-B-BSS |
|
|
케이블
클램프(DDK제)
CE3057-16A-2(D265) | | |
|
(8) |
|
품명：전원용 연결기
세트
HC-SF702
형명：MR-PWCNS3 보호
구조：IP65 |
|
|
스트레이트
플러그(DDK제)
CE05-6A32-17SD-B-BSS |
|
|
케이블
클램프(DDK제)
CE3057-20A-1(D265) | | |
|
전
자
브
레
│
키
용 |
(9) |
|
품명：전자 브레이크용 연결기
세트
HC-SF121,201,301 HC-SF202,352,502,702 HC-SF203,353 HC-UF2kW이상 HA-LH□K(주5)
형명：MR-BKCN 보호 구조：IP65 |
|
|
플러그(DDK제)
MS3106A10SL-4S(D190) |
|
|
케이블용 연결기(스트레이트)
(다이와
덴교제)YSO10-5~8 | | |
|
CN1A
CN1B
용 |
(10)
(12) |
|
품명：버스케이블
형명：MR-HBUS□M □안은 케이블 길이 0.5,1,5m |
|
연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
|
| | |
|
(11)
(13) |
|
품명：버스케이블용 연결기 세트
형명：MR-HBCNS |
|
|
연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
|
연결기(혼다
통신제)
PCR-S20FS(연결기)
PCR-LS20LA1(케이스) |
| | |
|
(14) |
|
품명：종단용 연결기
형명：MR-TM |
|
|
미츠비시 전용
특수
연결기 | | |
|
CN6
용 |
(15) |
|
품명：(표준 부속품) |
|
|
앰프용 연결기(후지쯔제：표준
부속품)
FCN-361P008-AU(연결기) FCN-360C008-B(케이스) | | |
|
CN3
용 |
(16) |
|
품명：CN3용케이블
형명：MR-H3CBL1M |
|
앰프용
연결기(AMP제) 171822-4(하우징) |
|
| | |
|
CN4
용 |
(17) |
|
품명：파라미터 유닛 케이블
형명：MR-PRUCBL□M □안은 케이블 길이 1,3,5m |
|
RS-232C용연결기(일본 항공 전자제 또는
상당품)
DE-9PF-N(연결기)DE-C1-J6-S6(케이스) |
파라미터 유닛용 연결기 |
|
| | |
|
(18) |
|
품명：PC98용통신케이블
형명：MR-HPC98CBL3M |
|
RS-232C용연결기
(일본 항공 전자제 또는
상당품)
DE-9PF-N(연결기)DE-C1-J6-S6(케이스) |
PC98시리즈 PC용 연결기(일본 항공
전자제)
DE-25PF-N(연결기)DB-C2-J9(케이스) |
|
| | |
|
(19) |
|
품명：DOS/V용통신케이블
형명：MR-HPCATCBL3M |
|
RS-232C용연결기(일본 항공 전자제 또는
상당품)
DE-9PF-N(연결기)
DE-C1-J6-S6(케이스) |
DOS/VPC용 연결기(일본 항공
전자제)DE-9SF-N(연결기)
DE-C1-J6-S6(케이스) |
|
| | |
|
|
(20) |
| |
|
주)1.-H,-L은는 굴곡 수명을 나타냅니다.-H는 고굴곡
수명품입니다.
MR-JCCBL□M-H/-L을 사용하시는 경우는, 컨버젼 커넥터(MR-HCN2)가
필요합니다.
2.연결기 하우징에는,AMP제172161-1도 사용할 수
있습니다.콘넥터핀에는,170363-1도 사용 가능합니다.
3.표에 기재의 형명은, 땜납부의 경우입니다.압접의
형명은,10120-6000EL,10320-3210-000됩니다.
4.엔코더 케이블은 기름에 강함 케이블이 아닙니다.
5.특수 사양이
됩니다. |
|
|
|

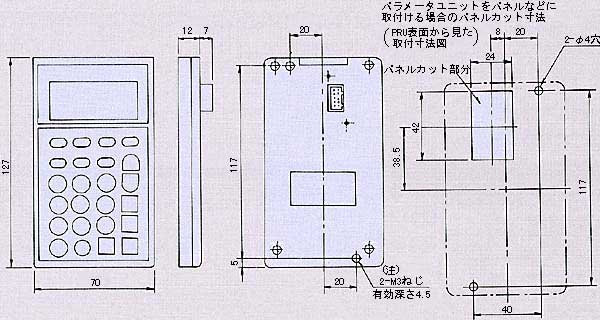

●파라미터 유닛(MR-PRU01A)
|
|
|
|
주)글자의 길이는, 파라미터 유닛의 글자 유효 깊이를 넘지 않게 선정해
주세요. |
|
|
|

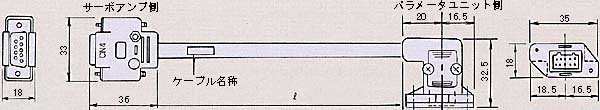

●파라미터 유닛 케이블(MR-PRUCBL□M)
|
|
|
|
케이블 길이(m) : MR-PRUCBL1M, MR-PRUCBL3M, MR-PRUCBL5M |
|
|
|

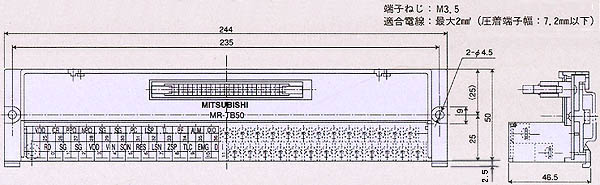

●중계 단자대(MR-TB50) |
|
|
|
|
|
●회생 옵션
|
|
MR-H□N써보 앰프는 내부에 회생 저항기를 내장(0.4kW이상) 하고 있기 때문에, 통상의 운전은 회생 옵션을
외부부착 할 필요는 없습니다만, 고빈도 운전 등 능력이 부족하는 경우는 회생 옵션을 외부부착 해 주세요.11kW이상에서는
회생 저항기는 내장되고 있지 않습니다.표준 부속품의 회생 저항기를 접속해 주세요.MR-RB형태 회생 옵션에서도 능력 부족의
경우는FR-BU형태 브레이크 유닛,FR-RC형태 전원 회생 컨버터를 준비하고 있습니다. |
|
써보
앰프
형명 |
내장
회생
저항기/
허용
W수(W) |
외부
회생
저항기
(부속품)
/허용
W수(W) |
회생 옵션/허용W수(W) |
저항값
(Ω) |
|
MR-
RB013 |
MR-
RB033 |
MR-
RB30 |
MR-
RB31 |
MR-
RB32 |
MR-
RB34 |
(주1)
MR-
RB50 |
(주1)
MR-
RB51 |
(주1)
MR-
RB54 |
MR-
RB65 |
MR-
RB66 |
|
MR-H10□,H20□N |
─ |
─ |
10 |
30 |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
52 |
|
MR-H40□,H60□N |
50 |
─ |
─ |
─ |
─ |
─ |
300 |
─ |
─ |
─ |
─ |
─ |
─ |
40 |
|
H100□N |
80 |
─ |
─ |
─ |
─ |
─ |
300 |
─ |
─ |
─ |
─ |
─ |
─ |
40 |
|
H200□N |
80 |
─ |
─ |
─ |
─ |
─ |
─ |
300 |
─ |
─ |
500 |
─ |
─ |
26 |
|
MR-H350□N,MR-H500□N |
130 |
─ |
─ |
─ |
300 |
─ |
─ |
─ |
500 |
─ |
─ |
─ |
─ |
13 |
|
H700□N |
170 |
─ |
─ |
─ |
─ |
300 |
─ |
─ |
─ |
500 |
─ |
─ |
─ |
6.7 |
|
MR-H11K□N |
─ |
500
(800) |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
500
(800) |
─ |
8 |
|
MR-H15K□N |
─ |
850
(1300) |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
850
(1300) |
5 |
|
MR-H22K□N |
─ |
850
(1300) |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
4 | |
|
주)1.냉각 팬(1.0m3/min,□92정도)를 설치해
주세요.
2.파라미터No.2의 변경과 저항기, 냉각 팬 설치를 설치했을
경우입니다 |
|
|
|

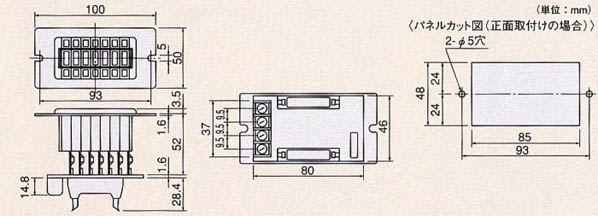

●6자리수 디지털 스위치(MR-DS60)(MR-H□ACN용)
|
|
|
|
|
|

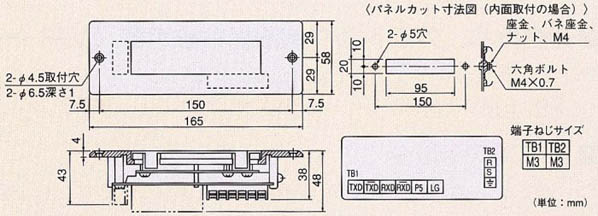

●대형 설정 표시 유닛(MR-PRU02)(MR-H□ACN용) |
|
|
|
|
|

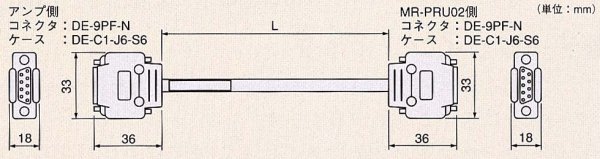

대형 설정 표시 유닛 케이블(MR-PRUBCBL□M)(MR-H□ACN용) |
|
|
|
|
|
●외부 디지털 표시기(MR-DP60)(MR-H□ACN용)
|
|
|
|
|
|
●배터리(MR-BAT)
|
|
써보 앰프에 배터리를 장착하는 것으로써 써보모터의 앱설루트치를 보관 유지할 수 있습니다.
인크리멘탈로
사용하시는 때는 장착할 필요가 없습니다. (주)A6BAT도 사용 가능합니다. |
|
|
|
|
|
|
