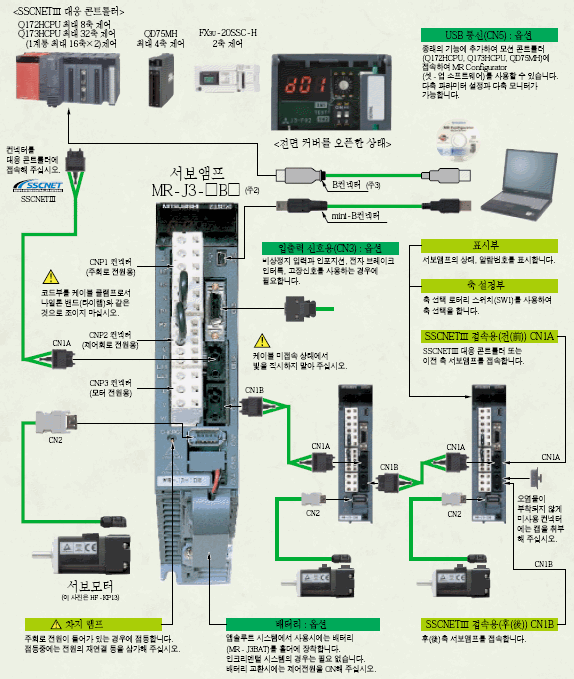

MR-J3-B와 주변기기와의 접속을 나타냅니다.
구입후 간단하게 셋-업할 수 있고, 바로 사용할 수 있도록 컨넥터류, 각 케이블류, 옵션류 등 필요한 기기를 준비하고 있습니다. 특히, 이 MR-J3-B시리즈는SSCNETⅢ 대응의 원터치 접속방식이므로, 배선의 간략화를 실현할 수 있고, 배선미스에 의한 트러블을 방지합니다.


1. CNP1, CNP2, CNP3의 접속에 대해서는 본 카다로그의「MR-J3-B타입 표준결선도」에 따라 접속해 주십시오.
2. 상기 주변기기와의 접속은 MR-J3-350B이하인 경우입니다.
3. 콘트롤러↔앰프간 케이블은 고객측에서 수배하시기 바랍니다. 상세한 내용은『모션 콘트롤러 Q시리즈 사용자 매뉴얼』을 참조해 주십시오.

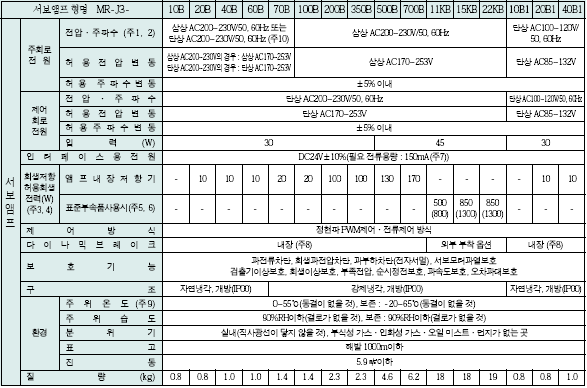

● 서보앰프 사양 100V/200V의 경우


 1. 조합된 서보모터의 정격 출력 용량 및 정격 회전 속도는 기재된 전원 전압·주파수의 경우입니다. 전원 전압 강하시는 토크가 저하됩니다.
2. 서보모터와 조합되었을 때의 토크특성은 본 카다로그「서모모터 토크 특성」을 참조 하십시오.
3. 각 시스템에 따라 최적인 회생 저항기가 다르기 때문에, 용량 선정 소프트웨어(MEAK 당사 홈 페이지에서 무상으로 다운로드 받을 수 있습니다.)를 사용하여, 최적인 회생 저항기를 선정해 주십시오.
4. 회생 옵션 사용시의 회생 저항 허용 회생전력에 대해서는, 본 카다로그의「옵션●회생 옵션」을 참조해 주십시오.
5. 부속의 회생저항기 없음의 서보앰프(MR-J3-□KB-PX)도 준비하고 있습니다.
6. 표중의 ( )는 냉각팬(1.0m3/min, □92×2대 정도)을 설치해 파라미터 No.PA02를 변경했을 경우입니다.
7. 150mA는 전체 입력 신호를 사용한 경우의 값입니다. 사용자께서 사용하는 입출력 점수에 의해 전류용량을 내릴수가 있습니다. 자세한 내용에 대해서는『MR-J3-□B 서보앰프 기술 자료집』을 참조해 주십시오.
8. MR-J3-700B이하에 대해서는 다이나믹 브레이크 제거품( （MR-J3-□B-ED 및 MR-J3-□B1-ED)도 특수품으로 대응 가능합니다.
9. MR-J3-350B이하는 앰프를 밀착하여 설치할 수 있습니다. 단, 앰프 밀착 설치시는 주위온도를 0~45℃로 하거나, 실효부하율 75% 이하로 사용 하십시오.
10. 단상 AC200~240V제품(MR-J3-□B-U004)도 특수품으로 대응 가능합니다.
