OPL시리즈 |
|
|
|
파우다리미트 |
토르크 범위：0.03~0.4N·m
|
|
|
1 고정밀도의 토르크·부드러운
동작
특성
파우다(자기성분체)를 매체로 한 토르크 전달로, 토르크의 불균형이 적
고, 또 스틱 슬립을 일으키지 않기 때문에, 매우 부드럽고
매끄러운 동작 특성을 나타냅니다.
2
안정된 정토르크 특성
슬립 속도·회전 방향으로 관계없이, 항상
안정된 정토르크 특성을 나타 냅니다.
3 소형·고토르크
자기 특성이 뛰어난 파우다(자기성분체) 및,
소형 강력 마그네트 채용과 효율이 좋은 자석 설계로, 소형, 경량화 되어
있습니다.
4 긴 수명(장수명)
내열성, 내마모성, 내식성 등 내구성이
뛰어난 파우다(자기성분체)와 감 자작용이 적은 마그네트를 채용하고 있기 때문에, 장기에
걸쳐서 안정된 토르크를 유지합니다.
5 취급해 용이하고 점검 자유
축사양과 중공축의
2종류로 설치가 간단하고,
내구성과 정토르크성이 뛰어나기 때문에, 토르크의 조정은 필요없습니다. |
|
| |
Model
No. |
Ogura
P/N |
Static
Torque
(ft-lbs) |
max
RPM
|
Bore
(inch) |
Wgt
(lbs) |
|
PDF |
DXF |
| OPL-0.3N |
25256500 |
0.022 |
300 |
8mm shaft |
0.19 |
|
|
|
| OPL-0.3R |
25273800 |
0.022 |
300 |
8mm |
0.05 |
|
|
|
| OPL-0.6N |
25256600 |
0.044 |
300 |
8mm shaft |
0.19 |
|
|
|
| OPL-4BN |
25257300 |
0.044 |
200 |
8mm shaft |
0.49 |
|
|
|
| OPL-0.6R |
25273700 |
0.044 |
300 |
8mm |
0.05 |
|
|
|
| OPL-1BN |
25256900 |
0.074 |
400 |
8mm shaft |
0.35 |
|
|
|
| OPL-1BR |
25274900 |
0.074 |
400 |
8mm |
0.26 |
|
|
|
| OPL-1.2N |
25256700 |
0.092 |
250 |
8mm shaft |
0.21 |
|
|
|
| OPL-1.2R |
25272500 |
0.092 |
250 |
8mm |
0.06 |
|
|
|
| OPL-1.5BN |
25257000 |
0.108 |
400 |
8mm shaft |
0.35 |
|
|
|
| OPL-1.5BR |
25275000 |
0.108 |
400 |
8mm |
0.26 |
|
|
|
| OPL-1.8N |
25256800 |
0.133 |
200 |
8mm shaft |
0.23 |
|
|
|
| OPL-2BN |
25257100 |
0.150 |
300 |
8mm shaft |
0.42 |
|
|
|
| OPL-2BR |
25275100 |
0.150 |
300 |
8mm |
0.33 |
|
|
|
| OPL-3BN |
25257200 |
0.224 |
300 |
8mm shaft |
0.42 |
|
|
|
| OPL-3BR |
25275200 |
0.224 |
300 |
8mm |
0.33 |
|
|
|
|
| |
|
|
|

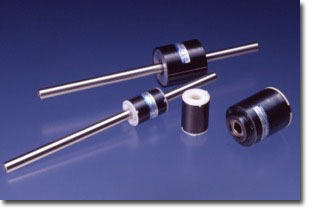

●OPL-N
［파우다리미트］ |
●OPL-BN
［파우다리미트］ |
●OPL-R
［파우다리미트］ |
●OPL-BR
［파우다리미트］ |
|
|
|
|
|
|
|
|
0.6R형
1.2R형 |
1BR형
1.5BR형
2BR형
3BR형 |
|
|
|
|
형 명
|
OPL-N 시리즈
|
OPN-BN 시리즈
|
|
0.3N
|
0.6N
|
1.2N
|
1.8N
|
1BN
|
1.5BN
|
2BN
|
3BN
|
4BN
|
|
(수주생산품)
|
(수주생산품)
|
|
토르크[N.m]
|
0.03
|
0.06
|
0.12
|
0.18
|
0.1
|
0.15
|
0.20
|
0.3
|
0.4
|
|
제작범위[N.m]
|
0.02
~0.04
|
0.04
~0.06
|
0.06
~0.12
|
0.12
~0.18
|
0.07
~0.1
|
0.1
~0.15
|
0.15
~0.2
|
0.2
~0.3
|
0.3
~0.4
|
|
허용회전수[r/min]
|
300
|
250
|
250
|
400
|
300
|
200
|
|
중량[g]
|
|
|
|
|
|
|
|
|
|
|
|
■레디얼 하중 및 트러스트 하중이 미치는 사용법의
경우는, 볼 베어링 지지형을 선택해 주십시오.
■축의 형상·치수의
특수품도 제작하겠습니다.
|
|
형 명
|
OPL-R 시리즈
|
OPN-BR 시리즈
|
|
0.3R
|
0.6R
|
1.2R
|
1BR
|
1.5BR
|
2BR
|
3BR
|
|
(수주생산품)
|
(수주생산품)
|
|
토르크[N.m]
|
0.03
|
0.06
|
0.12
|
0.1
|
0.15
|
0.20
|
0.30
|
|
제작범위[N.m]
|
0.02
~0.04
|
0.04
~0.06
|
0.06
~0.12
|
0.07
~0.1
|
0.1
~0.15
|
0.15
~0.2
|
0.2
~0.3
|
|
허용회전수[r/min]
|
300
|
250
|
400
|
300
|
|
중량[g]
|
25
|
30
|
120
|
150
|
|
|
■외통에 레디얼 하중 및 트러스트 하중이 걸리는
사용법의 경우는, 볼 베어링 지지형을 선택해 주십시오.
■0.3R·0.6R형은
축구멍 지름 6mm도 제작가능 합니다.
|
|
|
|
|
|
●OPL－N：파우다리미트［표준형·샤프트
첨부］
●OPL－BN：파우다리미트［표준형·베어링 타입·샤프트
첨부］
●OPL－R：파우다리미트［표준형·중천축타입］
●OPL－BR：파우다리미트［표준형·베어링
타입·중천축타입］
|
|

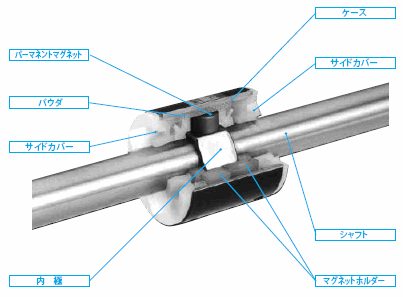

 구조와 동작
|
|
샤프트에 끼워져 있는 내극 외주에 영구자석이 N극·S극이
교대로 배치되어 있어 케이스와 영구자석간에 자속이 흐르는 구조로
되어 있습니다.그 케이스와 영구자석의 사이에 파우다(자분)가 봉입되어
있어 자속에 의해 보관 유지된 파우다가 샤프트와 케이스 사이에 안정된
슬립 토르크를 발생합니다.
|
|
|
|
용 도 예
|
|
●OA기기, 포장 기계,
인쇄기계 ： 종이 및 시트송의 제어
●포장 충전기
： 컨베이어의 동기
운전
●측정기 ： 검출 헤드의 동기
운전
●캡핑 머신 ：
반송축의
구동
|
|
|
|
|
