Home > 파우더 클러치.브레이크 > 오쿠라 > PHT시리즈

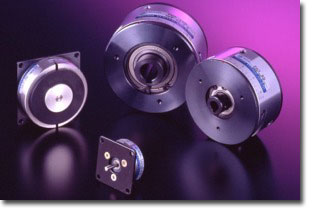

파마 히스테리 토르크 콘트롤러	토르크 범위：0.002~7N·m
	1 정확한 토르크 반복성 토르크 전달은 영구 마그네트의 자력으로 해서, 항상 일정한 토르크를 재현할 수 있습니다. 또, 토르크 조정이 용이한 설계가 되어 있습니다. 2 에너지 절약 외부 전원 및 배선이 불필요하기 때문에, 에너지 절약이 됩니다. 3 긴 수명(장수명) 기계적인 비접촉 구조로 마모하는 부분이 없고, 보수가 용이하고 긴 수 명을 보장합니다. 4 온도 변화에 따른 안정성 주위 온도 변화 및 운전에 의한 발열에 대해서도, 토르크 변화는 기존의 약 1/5로 적고, 신뢰성의 향상을 실현했습니다. 5 컴팩트·설치 방향 자유 컴팩트 설계로 위해 기계에 설치가 용이하고, 설치 방향도 세로·가로에 관계없이 설치가 가능합니다.
PHT 시리즈 외형도 및 SPEC

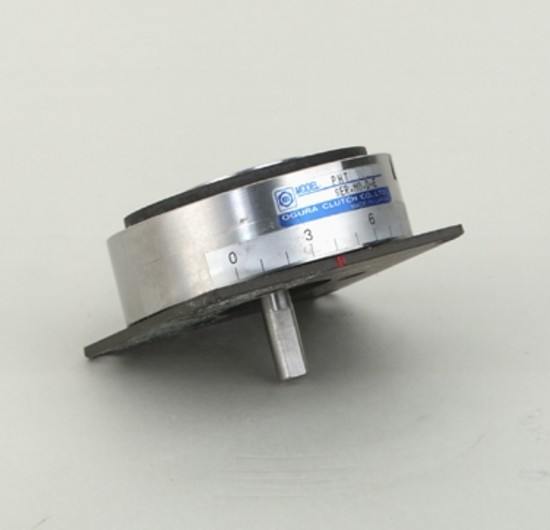

●PHT-S [파마 히스테리 토르크 콘트롤러]

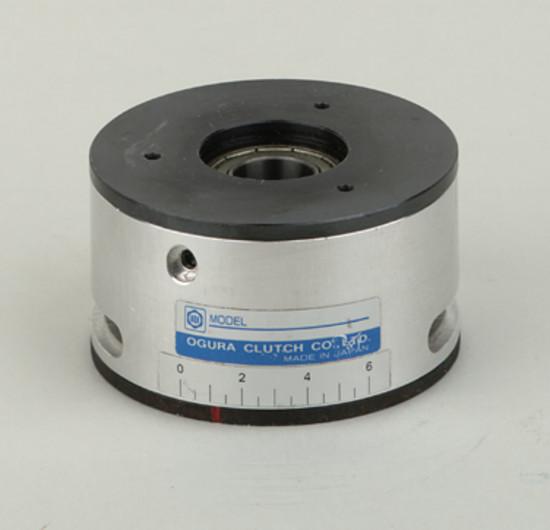

●PHT-D [파마 히스테리 토르크 콘트롤러]

PHT-S/파마 히스테리 토르크 콘트롤러

0.02S형
0.05S형
0.5S형

PHT-D/파마 히스테리 토르크 콘트롤러

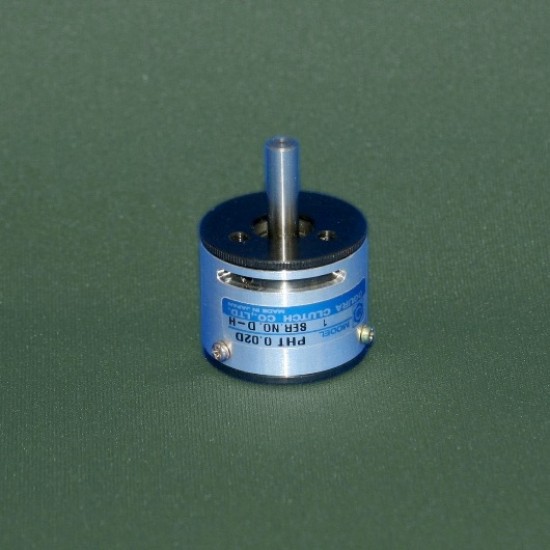

PHT-0.02D형
PHT-0.05D형
PHT-0.5D형
PHT-1.2D형
PHT-2.5D형
PHT-5D형
PHT-10D형
PHT-30D형
PHT-70D형

Model	그림	PDF	DXF
PHT-0.02S
PHT-0.05S
PHT-0.5S

Model	그림	PDF	DXF
PHT-0.02D
PHT-0.05D
PHT-0.5D
PHT-1.2D
PHT-2.5D
PHT-5D
PHT-10D
PHT-30D
PHT-70D

사양

형 명		PHT-S 시리즈			PHT-D 시리즈
형 명		0.02S	0.05S	0.5S	0.02D	0.05D	0.5D	1.2D	2.5D	5D	10D	30D	70D
토르크범위		0.0005 ~0.003	0.0005 ~0.0075	0.001 ~0.055	0.00055 ~0.0035	0.0014 ~0.007	0.01 ~0.05	0.02 ~0.2	0.05 ~0.4	0.05 ~0.75	0.5 ~1.5	0.3 ~3	0.7 ~7
최고슬립 회전수		10000		1800	3600			1800				1000	700
허용슬립 공율[W]		2.5	3	10	1.32	2.65	9.2	15	20	30	45	70	150
관성	바디				0.04	0.04	0.19	1.3	4.5	7.5	11.5	55	230
관성	샤프트	0.0011	0.0048	0.103	0.0009	0.0028	0.0375	0.078	0.243	0.4	1.075	6.25	27.5
질 량[g]		60	90	350	50	54	145	300	570	840	1600	3600	7900

●PHT－S：파마 히스테리 토르크 콘트롤러［표준형 S타입］
●PHT－D：파마 히스테리 토르크 콘트롤러［표준형 D타입］

구조와 동작

PHT형 파마 히스테리 토르크 콘트롤의 구조는, 차폐판 타입(S타입)과 복합 마그넷 타입(D타이프)의 2종류가 있습니다.

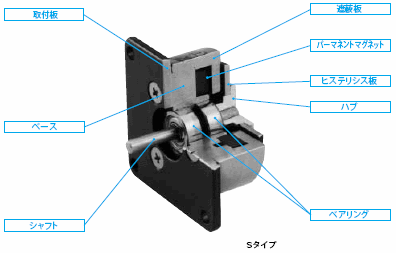

(1) S타입
  부품은 크게 나누어 베이스, 퍼머넌트 마그네트, 차폐판, 히스테리시스판으로 구성되어 있습니다. 퍼머넌트 마   그네트에서 발생한 자속은, 차폐판을 통과해서 히스테리시스판에 도달합니다.
  히스테리시스판을 회전시켜, 특수재료의 히스테리시스판에 유도된 자속은 그 자성변화에게 지연을 생기게 해   서 브레이크 힘이 됩니다.
  또, 차폐판의 위치를 바꾸면, 퍼머넌트 마그네트에서 발생한 자속이 히스테리시스판에 도달하지 않고 퍼머넌트   마그네트에 되돌아오기 위해서, 토르크 조정을 실시할 수 있습니다

(2) D 타입

기본적으로, 상대하는 2장의 베이스 및 퍼머넌트 마그네트간에, 히스테리시스판을 배치한 구조입니다. 히스테리시스판을 통과하는 자속이, 히스테리시스판의 회전을 방해하는 일을 합니다.
이 저항력은, 상대하는 퍼머넌트 마그네트의 자극의 위치에 의해 변화되기 때문에, 한쪽 방향의 퍼머넌트 마그네트를 움직이면서, 토르크 조정을 할 수 있습니다

성능

1. 성능표(PHT시리즈: 0.2, 0.05, 0.5, 1.2, 2.5, 5, 10, 30, 70)

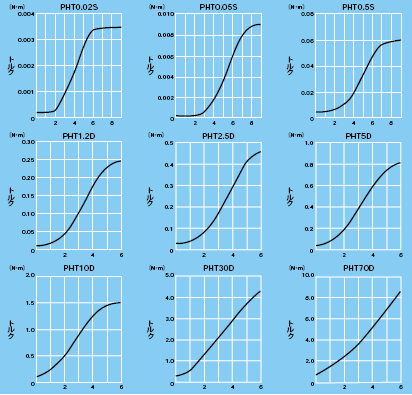

눈금-토르크 특성

토르크 조정은, 토르크 조정용 나사를 풀고, 조정부를 돌려서 소정의 눈금(토르크)에 설정해 주십시오. 조정후는, 토르크 조정 나사를 확실하게 고정해 주십시오.

　그 다음에, 각사이즈의 눈금-토크 특성을 나타냅니다

2. 최고회전수,허용슬립공율

형 번	토르크범위[N.m]	최고회전수[r/min]	허용슬립공율[W]
PHT 0.02S	0.0005~0.003	10000	2.5
PHT 0.05S	0.0005~0.0075	10000	3
PHT 0.5S	0.001~0.055	1800	10
PHT 1.2D	0.02~0.2	1800	15
PHT 2.5D	0.05~0.4	1800	20
PHT 5D	0.05~0.75	1800	30
PHT 10D	0.2~1.5	1800	45
PHT 30D	0.3~3	1000	70
PHT 70D	0.7~7	700	150

사용상의 주의·전원

취급상 주의

본체 : 파마 히스테리 토르크 콘트롤러는, 일정한 간격을 가지고 자기적으로 연결하는 구조가 되어 있으며, 연질 의 재료를 많이 사용하고 있습니다. 이렇기 때문에, 두드리거나, 떨어뜨리거나 또는 무리한 힘을 가하거나, 타 격등은 변형을 생기게 하고, 회전부가 접촉해서 회전 불량을 발생하므로 취급에 주의해 주십시오.
틈에 이물이 들어가지 않도록 해 주십시오. 특히 자석에 흡인하는 철등의 자성재료는 주의해 주십시오.

축지지대 : 축받이를 손상시키지 않도록 , 진동·충격을 주지 않도록 해 주십시오.

취부상 주의

축 : 무리한 힘이나 충격을 주지 않도록 해 주십시오. 축과 풀리의 체결은, JIS B 0401H7/h7로 해 주십시오.

연결 부착 : 축을 서로 연결할 경우, Flexible Coupling을 사용하고, 2축의 동심도 및 직각도에 주의해 주십시오

볼트류 : 본체 부착 볼트는, 진동으로 풀어지지 않도록 확실하게 조여 주십시오. 또, 본체의 내부고정용 볼트는 절대로 느슨하게 하지 마십시오. 토르크 조정 볼트는, 조정후 확실하게 조여 주십시오

사용상 주의

환경 : 먼지.티끌 사람이 많은 장소에서의 사용은 피해 주십시오

허용 일률 : 파마 히스테리 토르크 콘트롤러를 연속 슬립으로 사용할 경우, 슬립에 의한 발생 열을 고려하십시요. 그래서, 각사이즈마다 허용 슬립 공율이 정해져 있습니다. 계산 방법에 대해서는 49페이지의 선정의 항목을 참조해 주십시오

설정 토르크에 대해 : 고토르크 설정으로부터 저토르크 설정에 조정할 경우, 히스테리시스판의 잔류 자기에 의 해 회전 영역이 발생합니다. 이 현상을 콕킹현상이라고 합니다.
출력 축을 천천히 돌리면서 토르크 조정 부분을, 고토르크 위치부터 저토르크 위치로 움직이면 잔류 자기를 제거할 수 있습니다

용도예

●감아·되감기 기구 ： 종이, 필름, 와이어등
●코일 코일기 ： 장력 제어
●캐파 ： 고정력의 제어
●모터 시험기 ： 유사 부하용
