MR-J2-Jr(쥬니어)【특징】
|
|
|
(1) 전원은 DC24V대응, 용량은10~30W.
반도체 제조장치, 소형 액츄에이터, 소형
로봇등의 용도에 최적입니다.
(2) 앰프, 모터는 컴팩트 설계.
(3)
모터의 케이블을 하나로해 간단한 배선을 실현.(전자 브레이크 모터제외)
(4)
PC와 접속해, 모니터, 파라미터의 일괄 저장, 보존, 그래프 표시, 테스트 운전이
가능.
(5) 풍부한 라인 업. 펄스열 I/F타입,SSCNET대응 타입, 위치 결정 기능 내장
타입을 준비하고 있습니다. 입출력용 연결기는 기존의MELSERVO-J2와 호환성이 있습니다.
(6)
DIN 레일 설치 가능.
(7) EN규격,UL·cUL규격에도 대응. |
|
| 【시리즈 구성】 |
|
써보 앰프 |
범용 인터페이스 시리즈 |
MR-J2-03A5 |
|
SSCNET대응 시리즈 |
MR-J2-03B5 |
|
위치결정기능 내장 시리즈 |
MR-J2-03C5 |
|
써보모터 |
소용량초저관성 HC-AQ시리즈 |
10W~30W |
|
|
|
|

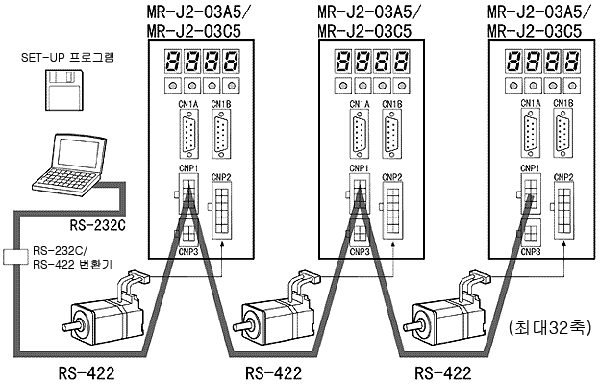

■RS-422에 의한 시리얼 통신 운전(A,C타입)
|
|
써보 앰프를 멀티 드롭 접속하는 것도 가능합니다.
|
|
|
|
|
|
배선을 변경하는 일 없이 셋업 소프트웨어(주)에서, 모니터, 파라미터 관리, 그래프 표시등을 할 수
있습니다.
통신 프로토콜은 공개되고 있기 때문에, 고객의 콘트롤러로 같은 시스템을 구축할 수 있습니다.
|
| 주) MR-J2-03A5는 셋업
소프트웨어MRZJW3-SETUP61및MRZJW3-SETUP81그리고, MR-J2-03C5는 셋업
소프트웨어MRZJW3-SETUP81그리고
대응합니다. |
|
|
|
■용도
|
| 반도체 제조 장치, 소형 액츄에이터,
소형 로봇 |
|
|
|
|
|
|
