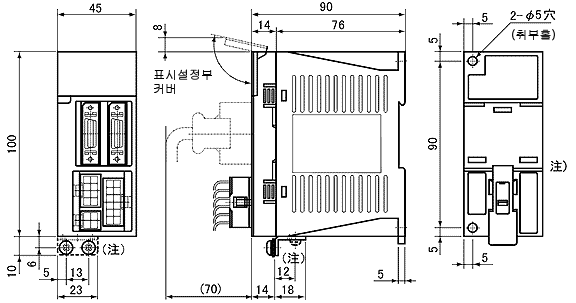

●MR-J2-03A5,MR-J2-03B5,MR-J2-03C5
|
|
|
| 초저관성 소용량 HC-AQ시리즈
|
|
정격 출력(W) |
모터형명 |
대응 앰프 |
|
MR-J2-03A5/C5 |
|
10 |
HC-AQ0135D |
|
|
20 |
HC-AQ0235D |
|
|
30 |
HC-AQ0335D |
| |
|
|
| ■ HC-AQ시리즈 모터 사양
|
|
써보모터 시리즈 |
HC-AQ시리즈(소용량·초저관성) |
|
써보모터형명 |
HC-AQ0135(B)D |
HC-AQ0235(B)D |
HC-AQ0335(B)D |
|
대응 써보 앰프형명 |
MR-J2-03A5/MR-J2-03C5 |
|
연속 특성 |
정격 출력 용량(W) |
10 |
20 |
30 |
|
정격 토르크(N·m) |
0.0318 |
0.0637 |
0.0955 |
|
최대 토르크(N·m) |
0.0955 |
0.191 |
0.287 |
|
정격 회전
속도(r/min) |
3000 |
|
최대 회전
속도(r/min) |
5000 |
4500 |
|
순간 허용 회전
속도(r/min) |
5750 |
5175 |
|
연속정격 토르크시의 파워
레이트(kW/s) |
2.0 |
5.6 |
9.7 |
|
정격 전류(A) |
2.4 |
2.4 |
2.3 |
|
최대 전류(A) |
7.7 |
7.7 |
7.4 |
|
관성 모멘트
( )(은)는B부착 |
J(×10-4 kg·m2
) |
0.0050(0.0073) |
0.0072(0.0095) |
0.0094(0.0117) |
|
권장 부하 관성
모멘트비 |
써보모터 관성 모멘트의30배이하(주1) |
|
속도·위치 검출기 |
써보모터 1회전 당의
분해가능：8192p/rev |
|
장비품 |
인크리멘탈 엔코다 |
|
절연 계급 |
B종 |
|
보호 구조 |
IP55(축관통부, 연결기 제외) |
|
구 조 |
전폐자냉방식 |
|
환 경 |
주위 온도 |
0~40℃(동결이 없는 것),
보존：－15~70℃(동결이 없는 것) |
|
주위 습도 |
80%RH이하(결로가 없는 것),
보존：90%RH이하(결로가 없는 것) |
|
분위기 |
옥내(직사 광선이 맞지 않는 것),
부식성
가스·인화성 가스·오일 미스트·먼지가 없는 것 |
|
표 고/진 동 |
해발1000m
이하 / X：19.6m/s2
Y：19.6m/s2 |
|
질
량(kg) ( )는 B부착 |
0.19(0.29) |
0.22(0.32) |
0.25(0.35) |
|
|
주)1.부하 관성 모멘트비가 허용치를 넘는 경우는 상담해
주십시오 |
|
|
| ■
토르크 특성
|
| HC-AQ0135(B)D
|
HC-AQ0235(B)D
|
HC-AQ0335(B)D
|
|
|
|
|
|
|
|

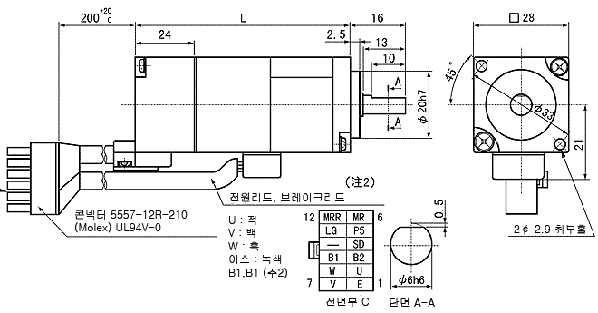

| ■ 외형 치수도
|
| ●HC-AQ0135(B)D,HC-AQ0235(B)D,HC-AQ0335(B)D |
|
|
|
(치수 단위：mm) |
|
형명 |
변화 치수 L |
|
HC-AQ0135(B)D |
54(81) |
|
HC-AQ0235(B)D |
61(88) |
|
HC-AQ0335(B)D |
68(95) |
|
주)1.( ) 안의 값은 전자 브레이크 부착의 경우입니다.
2.전자 브레이크 부착의 경우입니다.
3.기계에의 설치는 육각혈부볼트를 추천 합니다.볼 첨부의
L형태 육각 렌치를 준비해
주십시오 |
|
|
|
| ■ 전자 브레이크 사양
|
|
적용 모터형명 |
HC-AQ0135BD |
HC-AQ0235BD |
HC-AQ0335BD |
|
형식 |
스프링 제동식 안전 브레이크 |
|
정격 전압 |
DC24V±10% |
|
정마찰 토르크(N.m) |
0.096 |
|
정격 전류 (A)at20℃ |
0.2 |
|
코일 저항 (Ω)at20℃ |
122 |
|
소비 전력 (W)at20℃ |
4.7 |
|
|
주)자동 운전시, 전자 브레이크의 개폐는 써보 앰프에 의해 직접 실시합니다.또, 수동에 의한
기계 조정용으로 전자 브레이크를 개방해 써보모터를 프리로 하는 기능도 있습니다.상세한 것에 대하여는, 써보
앰프 기술 자료집을 참조해 주세요. 전자 브레이크를 사용하는 경우는, 제어 전원의 용량에 상기 소비 전력분을
가산해 주세요. |
|
|
