■ 옵션
|
|

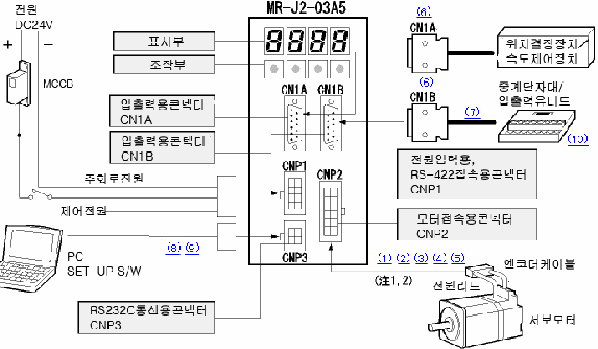

■ 케이블, 연결기＜MR-J2-03A5(A타입)＞
|
|
|
| 주)1.중계 케이블을 준비하고 있습니다.중계 케이블(MR-JRCBL□M-H,
MR-JRBRCBL□M-H)를 사용하면 연장할 수 있습니다.
2.전자 브레이크 부착 모터 케이블MR-JRBRCBL□M-H또는 전자 브레이크 부착 모터용 연결기
세트 MR-JRBR CNM 을 사용하는 경우는, 전자 브레이크 접점 접속용 연결기 세트MR-JRBRCN가
필요합니다.
3.셋업S/W Windows3.1,Windows95(일본어판) 대응입니다.Windows는
미국Microsoft Corporation의 등록상표입니다.
4.A타입은 셋업S/W MRZJW3-SETUP61이 대응하고
있습니다. |
|
|
|
품명 |
형명 |
내용 |
|
CNP2
용 |
(1) |
모터
케이블 |
MR-JRCBL□M-H
□안은 케이블 길이
2,5,10,20,30m |
|
앰프용 연결기
(일본
모렉스제)
5557-12R-210
(연결기)
5556(터미널) |
|
모터용 연결기
(일본
모렉스제)
5559-12P-210
(연결기)
5558(터미널) |
|
|
(2) |
모터용
연결기 세트 |
MR-JRCNM |
|
|
앰프용 연결기
(일본
모렉스제)
5557-12R-210
(연결기)
5556(터미널) |
|
모터용 연결기
(일본
모렉스제)
5559-12P-210
(연결기)
5558(터미널) |
| |
|
(3) |
전자 브레이크
첨부모터
케이블 |
MR-JRBRCBL□M-H
□안은 케이블 길이
2,5,10,20,30m |
|
앰프용 연결기
(일본
모렉스제)
5557-12R-210
(연결기)
5556(터미널) |
|
모터용 연결기
(일본
모렉스제)
5559-12P-210
(연결기)
5558(터미널) |
|
전자 브레이크 접점용 연결기(일본 모렉스제) |
|
5559-02P-210(연결기) |
|
5558(터미널) | |
|
(4) |
전자 브레이크
첨부모터용
연결기 세트 |
MR-JRBRCNM |
|
|
앰프용 연결기
(일본
모렉스제)
5557-12R-210
(연결기)
5556(터미널) |
|
모터용 연결기
(일본
모렉스제)
5559-12P-210
(연결기)
5558(터미널) |
|
|
 |
|
전자 브레이크 접점용 연결기(일본 모렉스제) |
|
5559-02P-210(연결기) |
|
5558(터미널) | |
|
(5) |
전자 브레이크
접점 접속용
연결기 세트 |
MR-JRBRCN |
|
|
전자 브레이크 접점 접속용 연결기(일본
모렉스제)
5557-02R-210(연결기)
5556(터미널) | |
|
CN1A
CN1B
용 |
(6) |
CN1A용
CN1B용
연결기 |
MR-J2CN1 |
|
|
앰프용 연결기(3M제 또는
상당품)
10120-3000VE(연결기)
10320-52F0-008(쉘
킷)(주1) | |
|
(7) |
중계 단자대
케이블 |
MR-J2TBL□M
□안은 케이블 길이
0.5,1m |
|
중계 단자대용
연결기
(히로세전기제)
HIF3BA-20D-2.54R
(연결기) |
|
앰프용 연결기
(3M제 또는
상당품)(주1)
10120-3000VE(연결기)10320-52F0-008(킷) | |
|
CNP3
용 |
(8) |
PC98용
통신케이블 |
MR-JRPC98CBL3M |
|
앰프용 연결기
(일본
모렉스제)
5557-04R-210
(연결기)
5556(터미널) |
|
PC98시리즈 PC용 연결기
(일본 항공
전자제)
DE-25PF-N(연결기)
DB-C2-J9(케이스) |
|
|
(9) |
DOS/V용
통신케이블 |
MR-JRPCATCBL3M |
|
앰프용 연결기
(일본
모렉스제)
5557-04R-210
(연결기)
5556(터미널) |
|
DOS/VPC용 연결기
(일본 항공
전자제)
DE-9SF-N(연결기) DE-C1-J6-S6(케이스) |
|
|
|
(10) |
중계 단자대 |
MR-TB20 |
 |
|
| 주)1.표에 기재의 형명은, 땜납부의 경우입니다.
압접의
형명은,10120-6000EL,10320-3210-000. |
|
|
|

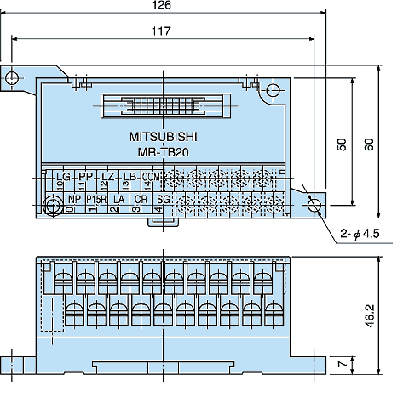

●중계 단자대(MR-TB20)
|
|
각 신호를CN1에 접속하지 않고 중계 단자대로 받을 수 있습니다.
|
|
| 글자 사이즈：M3.5, 적합 전선：최대2mm2(압착
단자폭：7.2mm이하) |
|
|
|
|
■ 주변기기
|
| ●전선, 서킷 프로텍터(A,C타입) |
|
써보 앰프
형명 |
서킷
프로텍터 |
전선 사이즈 |
|
P24M, P24G,
P24L |
U, V, W, E |
|
MR-J2-03A5
MR-J2-03B5
MR-J2-03C5 |
CP-30BA(5A) |
AWG18 (0.8mm2)
AWG20 (0.5mm2) |
AWG18 (0.8mm2)
AWG20 (0.5mm2) |
|
|
|
| ●서지 킬러 |
| 써보 앰프 및 신호 케이블 주변의AC릴레이,AC밸브,AC전원 브레이크에는 서지
킬러를,DC릴레이,DC밸브등에는 다이오드를 설치해 주세요. |
| 예)서지 킬러：972A-2003 50411(정격 200V 마츠오 전기제)
다이오드：릴레이의 구동 전압·전류에 대해서 내압4배이상, 전류2배이상의
것 |
| ●데이터 라인 필터 |
| 펄스열지령 유닛(AD75)등의 펄스 출력 케이블, 엔코더 케이블에 데이터 라인 필터를 마련하는
것으로, 노이즈의 침입을 방지하는 효과가 있습니다. |
| 예)데이터 라인 필터：ESD-SR-25(도킨제),
ZCAT3035-1330(TDK제) |
|
|
|
|
|
|
