제품정보 |
|
|
 |
- HF-KN43 SERVO MOTOR(서보모터) |
|
|
서보모터 400W 미쓰비시 SERVO MOTOR |
|
- 특 징 |
|
|
정격 회전속도 3,000r/min에 대해서 최대 회전속도는 4,500r/min, 최대 토크는 정격토크의 300%로 대응하는 것과 동시에 고회전 영역에서의 고 토크화도 실현햇습니다
|
|
|
● 진동 터프 드라이브 기능
시간이 흘러 기계 공진의 주파수가 변화했을 때, 기계 공진 억제 필터를 자동으로 재조정합니다.
|
|
HF-KN43 |
|
소형 고성능 모터 HF-KN시리즈(용량 : 50~400W)
|
| |
|
고분해능 인크리멘털 엔코더(131072p/rev)의 채용에 의해고정도 위치결정과 저속에서의속도 안정성을 실현.
브레이크 부착 모터도 라인-업.
모터에서 케이블 인출 방향은케이블 선택에 따라 부하측취부 또는 반부하측 취부가가능합니다.
보호구조는 IP65(축 관통부를제외함)를 표준 채용.
|
|
|
|
감속기 부착 모터도 준비(용량 : 50~400W)
|
| |
|
HF-KP시리즈의 일반 산업기계 대응감속기 부착(G1), 고정밀도 대응플랜지 취부 플랜지 출력형 감속기부착(G5), 고정밀도 대응 플랜지취부축 출력형 감속기 부착(G7)을사용할 수 있습니다.
브레이크 부착도 대응 가능.보호구조는 IP44(축 관통부를제외함)를 표준 채용.
|
|
|
|
서보앰프 메뉴얼(MR-JN) |
카다로그(MR-JN) |
서보모터 외형도(HF-KN43)
|
|
한글(KOR)
|
일문(JPN)
|
영문(ENG)
|
한글(KOR)
|
일문(JPN)
|
영문(ENG)
|
DWG
|
DXF
|
3D(IGES)
|
3D(STEP)
|
PDF
|
|
 |
|
|
|
|
|
 |
 |
 |
 |
|
|
|
MR-JN 시리즈 서보앰프 매뉴얼 간략설명 |
|
신호와배선 표준접속 |
|
전원단자 설명 |
|
파라메터 설명 |
|
|
신호의 설명 |
|
표시부 상태표시 |
|
알람,경고일람표 |
|
|
|
|
● 성능,특성
|
| 대응 서보앰프형명 |
서보모터 시리즈 HF-KN |
HF-KN43
|
|
MR-JN-10A,20A,40A
|
|
|
전원 설비 용량 *1 [kVA]
|
0.9
|
| 연속 특성 |
정격 출력 [W] |
400 |
| 정격 토크(주3) [N.m] |
1.3 |
|
최대 토크 [N.m]
|
3.8 |
|
정격 회전속도 [r/min]
|
3,000 |
|
최대 회전속도 [r/min]
|
4,500 |
|
순시허용 회전속도 [r/min]
|
5,175 |
연속정격토크시의
파워레이트 |
표준 [kW/s] |
38.6 |
|
전자브레이크 부착 [kW/s]
|
|
| 정격 전류 [A] |
2.7 |
| 최대 전류 [A] |
8.1 |
회생 브레이크
빈도 *2 |
MR-J4- [회/분] |
261 |
|
MR-J4W- [회/분] |
|
| 관성 모멘트 J |
표준 [X10-4kg.m2] |
0.42 |
|
전자브레이크부착 [X10-4kg.m2]
|
0.50 |
|
권장 부하 관성 모멘트비(주1)
|
22배 이하 |
|
속도.위치 검출기
|
인크리멘털 17비트 엔코더(서보모터 1회전당 분해능 : 131072p/rev)
|
| 절연등급 |
B종 |
| 구조 |
전폐 자연냉각(보호등급 : IP65) (주4) |
| 환경 조건 (주6) |
주위 온도
|
0~40℃(동결이 없을것), 보존: -15~70℃(동결이 없을것) |
|
주위 습도
|
80%RH이하(결로가 없을것), 보존: 90%RH이하(결로가 없을것) |
|
사용 환경
|
실내(직사광선이 닿지 안을것), 부식성 가스.인화성가스.오일미스트.먼지가 없는곳 |
|
표고
|
해발 1000m이하 |
|
진동 *4
|
X:49m/s2 Y:49m/s2 |
| 질량 |
표준 [kg]
|
1.4 |
|
전자 브레이크 부착 [kg]
|
1.8 |
|
|
|
|
|
|
●

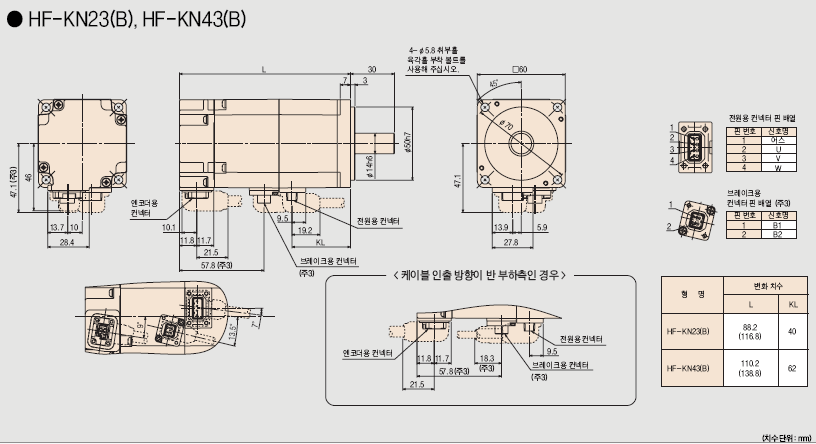

서보모터
외형도
|
|
● HF-KN43, HF-KN43B
|
|
|
|
주) 1. 공차없는 치수에 대해서는 일반 공차가 됩니다
2. 전자브레이크 단자(B1,B2)에는 극성은 없습니다
3. 전자브레이크 부착의 경우 입니다.
4. ( )내의 값은 전자 브레이크 부착의 경우입니다.
5. 오일실 서보모터(HF-KN_J, HG-MR_J)는 외형이 다릅니다. 상세한 내용은 당사로 문의해 주십시요.1. 부하와의 결합에는 마찰 이음새(슈판링 등)를 사용해 주십시오.
|
|
|
|
