  제품정보



MR-JE-40B SERVO AMP.

 - MR-JE-40B SERVO AMP, 미쓰비시 서보앰프(SSCNETⅢ/H 대응)



서보앰프 SSCNETⅢ/H 대응 400W용 삼상AC200~240V 또는 단상AC200~240V

 - 특 징



 •SSCNETⅢ/H 대응
MR-JE-B는 쌍방향 150Mbps의 고속광 네트워크 SSCNETⅢ/H에 대응. 시스템의 고응답화를 실현.
 •확실한 기본 성능
전용 엔진의 채용으로 속도 주파수 응답 2.0kHz를 실현.택-타임의 향상을 실현.
 •절대위치 검출 시스템
MR-JE-B는 서보모터 엔코더를 절대위치 엔코더로 사용 가능.절대위치 시스템을 간단하게 구축
 •고분해능 엔코더 탑재
131072 pulses/rev(17비트) 인크리멘털 엔코더를 탑재.장치의 고정도를 실현..





MR-JE-40B



MR-JE-B는 서보 시스템 네트워크 SSCNETⅢ/H에 대응.
시스템의 고응답화, 다축화, 동기 성능의 향상, 배선 절감을 할 수 있습니다.
또한, 서보모터에 탑재된 엔코더를 절대 위치 엔코더로 사용 가능. 절대 위치 검출 시스템의 구축이 용이합니다.
심플 모션 유닛의 마크 검출, 전자 캠, 어드밴스트 동기 제어 기능 등이 풍부한 모션 제어에 의해 장치의 고기능화를 실현.





 •SSCNETⅢ/H 대응
MR-JE-B는 쌍방향 150Mbps의 고속광 네트워크 SSCNETⅢ/H에 대응. 시스템의 고응답화를 실현.
 •확실한 기본 성능
전용 엔진의 채용으로 속도 주파수 응답 2.0kHz를 실현.택-타임의 향상을 실현.
 •고분해능 엔코더 탑재
131072 pulses/rev(17비트) 인크리멘털 엔코더를 탑재.장치의 고정도를 실현.
 •에너지 절약
대용량 주회로 콘덴서로 회생 에너지를 활용.에너지 소비의 낭비를 절감.





케이블 인출방향 : 모터에서 전원 케이블, 엔코더 케이블, 전자 브레이크 케이블의 인출 방향은 케이블의 선택에 따라 부하측 또는 반부하측 부착이 가능합니다.





 • 표준 사양으로 해외 규격에 대응
글로벌 사양 대응의 서보를 목표로.MR-JE시리즈는 표준 사양으로 해외 규격에 대응.
 •싱크·소스 배선에 대응
지령 펄스 입력과 디지털 입출력이 싱크·소스 배선의 양쪽 모두에 표준으로 대응.
 •글로벌 지원
세계 각 지역의 FA센터에서 애프터서비스까지 대응.글로벌 전개를 지원.



서보앰프 메뉴얼(MR-JE-B)

카다로그(MR-JE)

서보앰프 외형도(MR-JE-40B)

한글(KOR)

위치결정모드

MODBUS편

트러블슈팅편

한글(KOR)

DWG

DXF

3D(IGES)

3D(STEP)

PDF

MR-JE-B 한글메뉴얼

MR-JE-A 위치결정모드 한글메뉴얼

MR-JE-A MODBUS편 한글메뉴얼

MR-JE 트러블슈팅편

MR-JE SERVO 카다로그 한글판

MR-JE 외형도

MR-JE 외형도

MR-JE 외형도

MR-JE 외형도

MR-JE 외형도

MR-JE-B 시리즈 서보앰프 매뉴얼 간략설명

신호와배선 표준접속

전원단자 설명

파라메터 설명

신호의 설명

표시부 상태표시

알람,경고일람표

  성능,특성 JE-B (SSCNETⅢ/H 인터페이스) 사양

 MR-JE 시리즈  서보앰프 형명

 MR-JE-40B

 대응 서보모터 형명

HG-KN43

HG-KN43B

 출력

 정격 전압

 삼상 AC170V

 정격 전류 [A]

 2.8
 주회로 전원입력

 전원·주파수

 삼상 또는 단상 AC200V∼240V, 50/60Hz

 정격 전류 [A]

 2.6

 허용 전압 변동

 삼상 또는 단상 AC170V∼264V

 허용 주파수 변동

 ±5% 이내

 인터페이스용전원

 전원·주파수전원 용량 [A]

 DC24V±10%(필요 전류용량: 0.1A)

 제어방식

 정현파 PWM제어 전류제어 방식

 서보앰프 내장 회생 저항기의 허용 회생 전력 (주2, 3)

 10

  다이나믹 브레이크

  내장 (주4, 8)

 통신기능  USB

 USB : PC 등과의 접속(MR Configurator2 대응)

 SSCNETⅢ/H 지령 통신 주기 (주6)

 0.444ms, 0.888ms

서보 기능

 어드밴스트 제진제어Ⅱ, 어댑티브 필터Ⅱ, 로바스트 필터, 오토 튜닝, 원터치 조정, 터프 드라이브 기능, 드라이브 레코더 기능, 정압 제어, 기계 진단 기능, 전력 모니터 기능, 로스트 모션 보정 기능

 보호 기능

 과전류 차단, 회생 과전압 차단, 과부하 차단(전자서멀), 서보모터 과열 보호, 엔코더 이상 보호, 회생 이상 보호, 부족전압 보호, 순간정전 보호, 과속도 보호, 오차과대 보호, 핫 라인 강제 정지 기능 (주9)

 안전 기능

 제3자 인증 규격 (주6)

 EN ISO 13849-1 카테고리 3 PL d, EN 61508 SIL 2,EN 62061 SIL CL2, EN 61800-5-2 SIL 2

 응답성능

 8ms 이하(STO 입력 OFF → 에너지 차단)

 (주3)테스트 펄스 입력(STO)

 테스트 펄스 주기 : 1Hz~25Hz, 테스트 펄스 OFF 시간 : 최대 1ms

 해외준거규격

 본 카탈로그 p.19의「해외 규격·법령에 대응」을 참조해 주십시오.

 구조(보호등급)

 자연냉각·개방(IP20)

 밀착 취부(주5)

  삼상 전원 입력

 가능

  단상 전원 입력

 가능
 환경 조건

 주위온도

 0℃~55℃(동결이 없을 것), 보존 : -20℃~65℃ (동결이 없을 것)

 주위습도(운전 및 보존)

 90%RH 이하(결로가 없을 것), 보존 : 90%RH 이하(결로가 없을 것)

 사용환경

 실내(직사 광선이 닿지 않는 곳), 부식성 가스·인화성 가스·오일 미스트·먼지가 없는 곳

 표고

 해발 1000m 이하

 진동

 5.9m/s2, 10Hz~55Hz (X, Y, Z 각방향)

 무게(Weight) [Kg]  0.8

주) 1. 조합된 서보모터의 정격 출력 및 정격 회전속도는 기재된 전원 전압·주파수의 경우입니다.
2. 각 시스템에 의해 최적인 회생 옵션이 다르기 때문에 용량 선정 소프트웨어를 사용하여, 최적인 회생 옵션을 선정해 주십시오.
3. 회생 옵션 사용시의 허용 회생 전력[W]에 대해서는 본 카탈로그의「회생 옵션」을 참조해 주십시오.
4. 내장 다이나믹 브레이크 사용시의 허용 부하관성 모멘트비에 대해서는「MR-JE-_B 서보앰프 기술 자료집」을 참조해 주십시오.
5. 밀착 설치하는 경우, 주위온도를 0℃~45℃로 하든지, 실효 부하율 75% 이하로 사용해 주십시오.
6. 컨트롤러의 사양 및 접속 축수에 의존합니다.
7. 삼상 전원으로 사용하는 경우의 전류값입니다.
8. 단상 AC200V~240V전원으로 사용하는 경우, 실효 부하율 75% 이하로 사용해 주십시오.
9. MR-JE-B 서보앰프에 알람이 발생했을 경우, 컨트롤러를 개입시켜 핫 라인 강제 정지 신호를 다른 서보앰프에 송신해, MR-JE-B 서보앰프가 정상적으로 구동하는 모든 서보모터를 감속 정지시킬 수 있습니다. 상세한 내용에 대해서는「MR-JE-_B 서보앰프 기술 자료집」을 참조해 주십시오.1

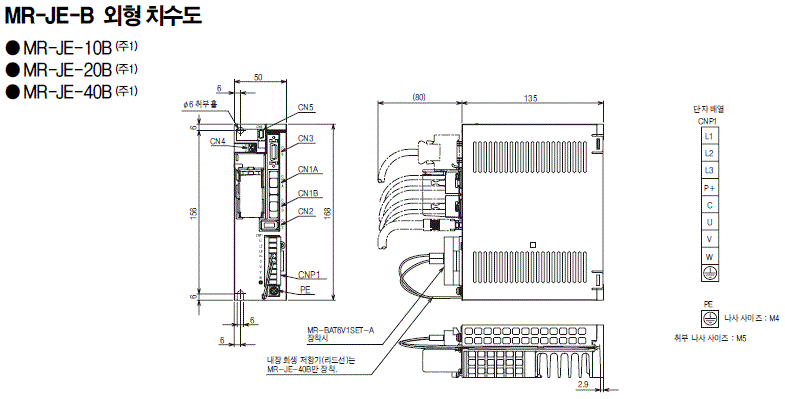

 ● 서보앰프 외형도

● MR-JE-40B, MR-JE-40A

MR-JE-40B 외형도

주) 1. CNP1 커넥터(삽입 타입)는 서보앰프에 부속되어 있습니다.
     2. CNP1 커넥터, CNP2 커넥터(삽입 타입)는 서보앰프에 부속되어 있습니다.
