LE7-40GU TENSION CONTROLLER |
|
|
|
LE7-40GU 텐션 컨트롤러는 LX7-F/LX-TD/LX-TD-928 장력검출기와 같이 사용하여 재료의 Unwinding, 중간축, Winding에있어서 재료의 장력을 자동 제어하는 제어장치입니다.
파우다클러치/브레이크, 히스테리시스클러치/브레이크, 서보모터(토크모드), 에어클러치/브레이크등의 액츄에이터를 사용할 수 있으며, DC24V계 클러치/브레이크에 대한 파워앰프나 보조전원도 내장되어 있습니다.
또한 LE7-DCA 권경연산 옵션을 사용하여 피드포워드/피드백 복합제어 및 오픈루프 제어를 할 수 있습니다.
|
|
■ 고급 장력제어에 대응.
|
|
◆ 권경연산 옵션은 오픈루프제어 장력제어를할 수 있습니다. 또한 피드백 제어와 오픈루프제어를 결합한 피드포워드/피드백 복합제어로 응답성 및 안정성이 높고, 정밀 장력 제어에 대응합니다.
◆ 권경산연 옵션의 권경데이터 및 라인속도/ 라인가속도 데이터에서 Taper
기능과 관성보상 게인 자동연산이 가능하며, 강력한 장력제어를할 수 있습니다.
◆ Taper 기능은 8점까지 설정할 수 있으며, 재료 및 권축 직경에 맞춘 정밀한 테이퍼 제어를할 수 있습니다.
|
|
LE7-40GU 장력 제어장치
|
● 간편한 조작성
쉽고, 간단한 버튼 디자인을 채용. 터치패널 액정은 일본어, 영어, 중국어 표시에 대응하고, 글로벌 대응이 가능합니다.
|
|
● 터치패널 액정 및 다이얼 사용.
■ 3.8인치 터치패널 액정 : 3.8인치 고해상도 TFT액정을 채용했습니다. 손가락이나 펜으로 터치하여 화면이동, 수치설정이 가능합니다.
■ 다이얼에 의한 조작 : 평면타입의 다이얼을 채용했습니다. 돌출이 없기 때문에 제어반 내에서의 레이아웃을 자유롭게 할수 있습니다.
■ 다국어 표시에 대응 : 화면은 일본어, 영어, 중국어에 대응하고, 언어전환이 가능합니다.

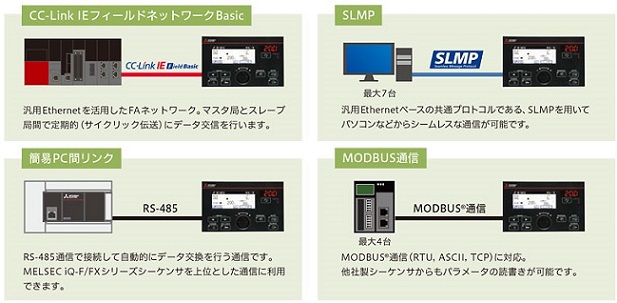

■ 다양한 통신 지원 : Ethernet, RS-485통신 기능을 표준 탑재 Ehernet, RS-485통신 기능을 표준내장하고있어 다양한 네크워크 규격에 대응할 수 있습니다.
|
|
대용량 설비교체도 버튼하나로 가능하다. Ethernet, RS-485통신 기능을 표준 내장하고있어 다양한 네트워크 표준에 대응할 수 있습니다.
|
|
● 옵션 기능 향상!
■ LE7-DCA 권경연산 옵션을 사용하여 오픈루프 제어, 피드포워드/ 피드백 복합제어에 대응할 수 있습니다.
■ LE7-CCL 네트워크 옵션을 사용하여 CC-Link V2 리모트 디바이스국에 대응할 수 있습니다.
|
|
|
|
|

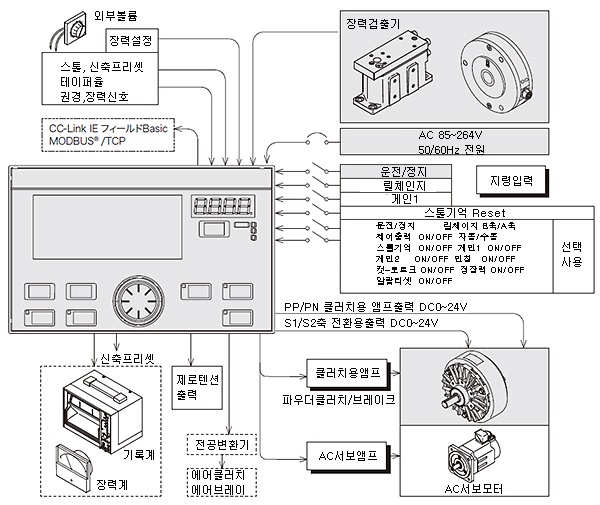

● 외부 접속 기기
텐션컨트롤러의 입출력 단자에 연결된 외부 기기에는 다음과 같습니다.
장력검출기와 액추에이터 및 지령입력 스위치의 일부는 필수적이지만, 다른것은 필요에 따라 연결할 수 있습니다..
|
|
|

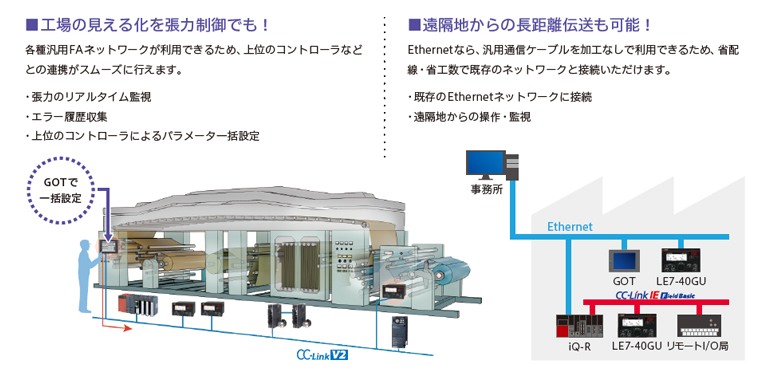

● FA 네트워크에 대응
CC-Link IE 필드 Basic을 포함한 다양한 FA 네트워크에 연결할 수 있습니다.
생산 현장의 가시화를 추진하고 있습니다.
|
|
|
|
매뉴얼 및 CAD도면 |
|
|
|
|
| |
|
|
|
LE7-40GU |
LE7-40GU |
|
|
.jpg)
|
|
|

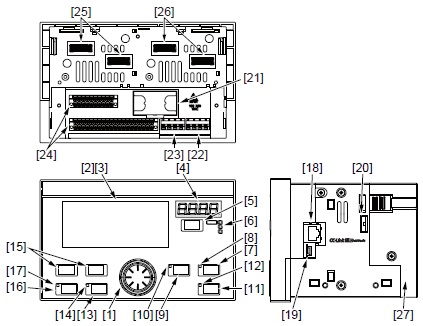

번호
|
이름
|
내용
|
|
[1]
|
수치설정 다이얼
|
각종 설정값 설정용 다이얼
키 잠금 키의 동시에 누르면 패널 전체작업을 금지
|
|
[2]
|
터치 패널
|
화면전환, 각종
설정값 설정용 터치패널
|
|
[3]
|
LCD
표시기 (흑백)
|
도트 매트릭스 LCD표시기
|
|
[4]
|
모니터
표시기(빨간색)
|
장력, 권경과
출력의 모니터값의 표시
|
|
[5]
|
모니터
표시전환키
|
모니터 표시기의 표시 항목의 전환
|
|
[6]
|
모니터 표시기 단위 표시LED(녹색)
|
모니터 표시기의 표시 항목 단위 표시
|
|
[7]
|
자동제어 모드키
|
자동제어 모드를 선택
|
|
[8]
|
자동제어 모드 상태표시 LED(녹색)
|
자동제어 모드 상태표시
|
|
[9]
|
수동제어 모드키
|
수동제어 모드를 선택
|
|
[10]
|
수동제어 모드 상태표시 LED(녹색)
|
수동제어 모드 상태표시
|
|
[11]
|
출력 ON/OFF키
|
제어출력의 ON/ OFF를 선택
|
|
[12]
|
출력
ON/OFF 상태표시 LED(녹색)
|
제어출력 상태표시
|
|
[13]
|
키
잠금키
|
각종 설정값 변경금지
|
|
[14]
|
키 잠금 상태표시 LED(녹색)
|
각종설정 변경금지 상태표시
|
|
[15]
|
메뉴
전환키
|
메뉴에 메모리된 데이터의 읽기
|
|
[16]
|
전원키
|
전원 대기/ON을 선택
|
|
[17]
|
전원상태 LED(녹색)
|
소등 : OFF (AC
전원공급없음)
깜박임 : 대기 (AC 전원공급있음 + 전원키 OFF)
점등 : ON (AC 전원공급있음 + 전원 키 ON)
|
|
[18]
|
Ethernet
인터페이스
|
PLC등의 기기와 연결
|
|
[19]
|
USB
인터페이스
|
PC와
연결
|
|
[20]
|
종단저항 설정 스위치
|
RS-485 통신의 종단저항의
전환
|
|
[21]
|
메모리 카세트용 커넥터(커버내부)
|
메모리
카세트와 연결
|
|
[22]
|
전원
단자대
|
전원 입력용 단자대(분리불가)
|
|
[23]
|
파우다 클러치/브레이크 용 단자대
|
파우다 클러치/브레이크 출력 단자대(분리 불가)
|
|
[24]
|
신호용
단자대
|
신호 입출력용 단자(분리가능)
|
|
[25]
|
확장옵션 접속용 커넥터 1
|
확장옵션1 번째와 연결
|
|
[26]
|
확장옵션 접속용 커넥터 2
|
확장옵션2 번째와 연결
|
|
[27]
|
후면
커버 (개폐식)
|
배선시 옵션 연결시에 개폐
|
|
|
|
|
|
|
항목
|
사양
|
|

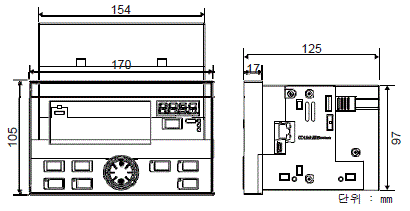

외형 치수 및 무게
|
105 X 170 X 125 mm, 약 1.0Kg
|
|
설치 및 설치 방법
|
판넬설치, 독립형설치 / 판넬설치, 바닥설치
|
|
배선
|
전원
입력용 단자대
|
클램프 AWG24~16(0.2~1.5 mm2) 단자대 탈착불가
|
|
파우다 클러치/브레이크
출력단자
|
클램프 AWG24~16(0.2~1.5 mm2) 단자대 탈착불가
|
|
신호
입출력 용 단자대
|
클램프 AWG24~16(0.2~1.5 mm2) 단자대 탈착가능
|
|
전원
|
입력
|
AC100
~ 240V
|
|
출력
|
장력
검출기용 DC5V
|
|
접점
입력용 DC24V
|
|
볼륨
DC5V
|
|
DISPLAY
|
액정
|
320 dotX128 dot TFT흑백
|
|
7 세그먼트 LED (모니터 용)
|
4행 (1조)
|
|
단위 표시용 LED
|
4종
(1조)
|
|
상태 표시용 LED
|
6점
|
|
조작
|
터치 패널
|
아날로그
저항 막 방식
|
|
조그 다이얼
|
푸시
온 스위치
|
|
키 스위치
|
8점
|
|
접점 신호
|
입력 / 출력
|
범용 6점 싱크/소스 전환 가능 / 범용2점
|
|
아날로그
|
입력 / 출력
|
범용
3점 / 범용 2점
|
|
장력검출기입력
|
LX 장력 검출기, 왜곡
게이지(레인지 전환)
|
|
제어 출력
|
DC24V 클러치/브레이크용
출력
|
제어용 DC0 ~ 24V 4.0A* 1 정전압/정전류 제어
|
|
프리드라이브/구축 정지용 DC0 ~ 24V 제어용의
합계가 4.0A이하
|
|
서보앰프, 인버터용 전압출력
|
DC ±2.7V, ±5V, ±8V,±10V 전환가능
|
|
프리드라이브/구축 정지용 DC±2.7V,±5V,±8V,±10V 전환가능
|
|
전공 변환기용 전류출력
|
DC0 ~ 20mA, 4-20 mA 전환 가능
|
|
통신
|
Ethernet
통신
|
CC-Link IE필드 네트워크 Basic,SLMP,MODBUS/TCP (슬레이브), GTDesigner3
|
|
USB
통신
|
PC통신 (GT Designer3 데이터 전송)
|
|
RS-485
통신
|
간이 PC간 링크, MODBUS/RTU, ASCII(슬레이브)
|
|
옵션
|
확장
옵션
|
LE7-DCA 권경연산옵션, LE7-CCL 네트워크 옵션
|
|
외부
메모리 카세트
|
LD-8EEPROM
형 EEPROM 카세트
|
|
|
|
|
|
|

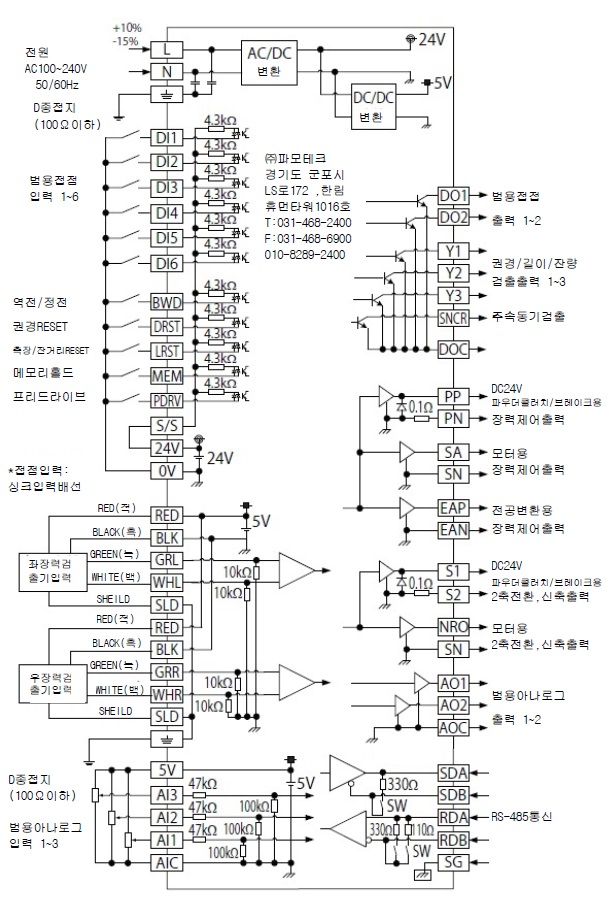

텐션 콘트롤러의 입출력 단자에 접속되는 외부 기기는 아래와
같습니다. 장력 검출기와 액츄에이터 및 지령 입력 스위치의 일부(흑백 반전 문자로 기재의
것)는 불가 합니다만, 그 외의 것은 필요에 의해 접속되는 것입니다. |
|
|
|
|
|
|
|
.jpg)
|
|
|
|
|
|
항목
|
단자명칭
|
사양
|
|
전원 입력
|
L
|
AC
100 ~ 240V (-15% ~ +10%) 50/60Hz
전원퓨즈 250V, 8A*2 내장
소비전력 200W 돌입전류 35A 300ms, 순간정전 허용시간 10ms
|
|
N
|
|
|
|
전원 출력
|
RED
|
장력 검출기용 전원
|
•
DC 5V 40mA 이하
LX형 장력검출기 2대까지 접속가능
|
|
BLK
|
|
5V
|
볼륨용 전원
|
•
DC 5V 20mA 이하사용, 가능한 볼륨:0.5~2.0kΩ
|
|
24V
|
접점입력용 전원
|
•
DC 24V 55mA 이하
|
|
0V
|
|
접점 입력
|
DI1 ~ DI6
|
범용 접점 입력 1 ~ 6
기능은 파라미터 설정에 의한다.
|
•
입력 신호 전압 DC 24~ 28.8V
ON전류 약5mA
싱크/소스 입력
|
|
S / S
|
싱크/소스 전환
|
|
BWD
|
역전 / 정전
|
권경연산 옵션 연결시
사용가능
|
|
DRST
|
권경 초기화
|
|
LRST
|
측정거리 재설정
|
|
MEM
|
메모리 홀드
|
|
PDRV
|
프리 드라이브
|
|
접점 출력
|
DO1
|
일반 접점 출력 1 ~ 2
기능은 파라미터 설정에 의함
|
DC30V, 0.1A이하
|
|
DO2
|
|
DOC
|
접점 출력 콤몬
|
|
Y1
|
권경/길이/남은 길이
감지 1-3
|
권경연산 옵션 연결시
사용 가능
|
|
Y2
|
|
Y3
|
|
SNCR
|
주속 동기검출
|
|
아날로그 입력
|
AI1
|
범용 아날로그입력 1 ~ 3
기능은 파라미터 설정에 의한다.
|
•
입력 범위 전환 가능
①DC 0 ~ 5V 분해능 : 약 193μV
②DC 0 ~ 10V 분해능 : 약 193μV
•
입력 저항 : 100 kΩ
|
|
AI2
|
|
AI3
|
|
AIC
|
아날로그 입력 공통
|
|
아날로그 출력
|
AO1
|
범용 아날로그출력1 ~ 2
기능은 파라미터 설정에 의한다.
|
•
출력 범위 전환 가능
①DC 0 ~ 5V 분해능 : 약 358μV
②DC 0 ~ 10V 분해능 : 약 358μV
· 부하 저항 1kΩ 이상
|
|
AO2
|
|
AOC
|
아날로그 출력 공통
|
|
장력 검출기 입력
|
GRL
|
장력 검출기 왼쪽 입력
|
•
입력 범위 전환 가능
①DC- 150 ~ + 150mV (LX 장력 검출기) 분해능 : 약 7.90μV
②DC -15 ~ + 15mV (왜곡 게이지) 분해능 : 약 0.790μV
|
|
WHL
|
|
GRR
|
장력 검출기 오른쪽 입력
|
|
WHR
|
|
SLD
|
실드 연결
|
|
제어 출력
|
PP
|
DC24V 파우다 클러치/브레이크용 제어출력
|
•
DC 0 ~ 24V 정격 전류 3.6A 이하, 최대전류 : 4.0A 이하* 1 , PWM 출력
|
|
PN
|
|
S1
|
DC24V 파우다 클러치
/브레이크용 2축전환
새로운축 출력
|
• DC 0 ~ 24V
정격전류: PP-PN 출력전류 합계가 3.6A이하
최대전류: PP-PN 출력전류 합계가 4.0A이하
1• PWM 출력
|
|
S2
|
|
SA
|
모터용 장력 제어 출력
|
•
출력 범위 전환 가능
①DC -5 ~ +5V 분해능 : 약 358μV
②DC -8 ~ +8V 분해능 : 약 358μV
③DC -10 ~ + 10V 분해능 : 약 358μV
④DC -2.7V ~ + 2.7V 분해능 : 약 358μV
•
부하 저항 1kΩ 이상
|
|
SN
|
|
NRO
|
모터용 2축전환 새로운 축 출력
|
|
SN
|
|
EAP
|
전공 변환기용 장력 제어
출력
|
•
DC 0 ~ 20mA 분해능 : 약 1.43μA
•
부하 저항 500Ω이하
|
|
EAN
|
|
통신
|
SDA
|
RS-485 통신
|
•
종단 저항 전환 가능
①110Ω (1 쌍 배선)
②330Ω (2 쌍 배선)
|
|
SDB
|
|
RDA
|
|
RDB
|
|
SG
|
|
|
|
|
● LE7-40GU 텐션 콘트롤러는 바닥면, 벽면, 패널면부착을 할 수
있습니다 |
|
바닥면 취부 |
벽면취부 |
|
|
|
패널면 취부 |
바닥면, 벽면부착의 나사구멍
치수 |
|

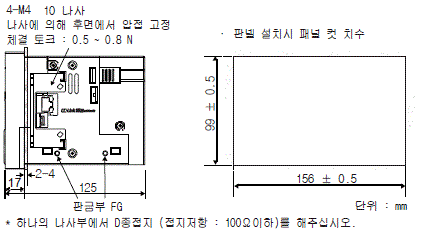

패널면부착의 패널 컷
치수
|
|
※표의 어느쪽이든 본체 설치용 플레이트를 고정하지 않는 쪽에서
D종 접지를 해 주세요. |
|
|
|
|
|
|
|
|
|
|
◎계획생산 △주문생산
|
|
형명 |
비고 |
납기 |
|
LE7-40GU |
DC24V 4A앰프 내장, 보조 전원 내장, 표준 타입 |
◎ |
|
LE-40MTA |
DC24V 4A앰프 내장, 보조 전원 내장, 표준 타입 |
◎ |
|
LE-40MTB |
DC24V 4A앰프 내장, 보조 전원 내장, 고기능 타입 |
◎ |
|
LE-40MTA-E |
LE-40MTA의 패널면·LCD의 영문 표시 타입 |
◎ |
|
LE-40MTB-E |
LE-40MTB의 패널면·LCD의 영문 표시 타입 |
◎ |
|
LE-40MD |
권경연산 유닛(LE-40MTB,LE-40MTB-E와
병용) |
◎ |
|
|
|
|
