- HG-KR13 SERVO MOTOR(서보모터)

서보모터 100W 미쓰비시 SERVO MOTOR

 - 특 징

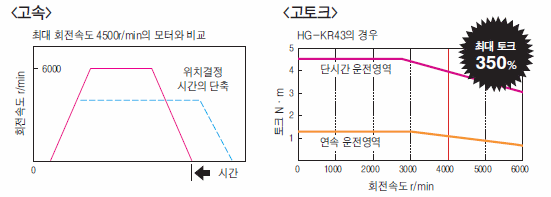

정격 회전속도 3,000r/min에 대해서 최대 회전속도는 6,000r/min, 최대 토크는 정격토크의 350%로 대응하는 것과 동시에 고회전 영역에서의 고 토크화도 실현햇습니다

HG-KR13

내환경성 향상 : HG-KR, HG-MR시리즈는 IP65,(축 관통부제외)

고분해능 절대위치 엔코더 탑재 : 고분해능 절대위치 엔코더 4,194,304p/rev(22bit)를 표준장착, 고정도의 위치결정

케이블 인출방향 : 모터에서 전원 케이블, 엔코더 케이블, 전자 브레이크 케이블의 인출 방향은 케이블의 선택에 따라 부하측 또는 반부하측 부착이 가능합니다.

 • 최대 회전속도는 6,000r/min, 최대 토크는 정격토크의 350%^(주1)에 대응
 • 전자기 설계의 최적화로 전장이 업계 최소클래스를 실현
 • 고분해능인 절대위치.인크리멘털 공용 22비트 엔코더를 표준 탑재(4,194,304p/rev).
 • 보호등급 IP65^(주2)를 채용
 • 서보모터로부터의 전원 케이블, 엔코더 케이블 및 전자 브레이크 케이블의 케이블 인출 방향은 케이블의 선택에 따라
   부하측 또는 반부하측 부착이 가능.

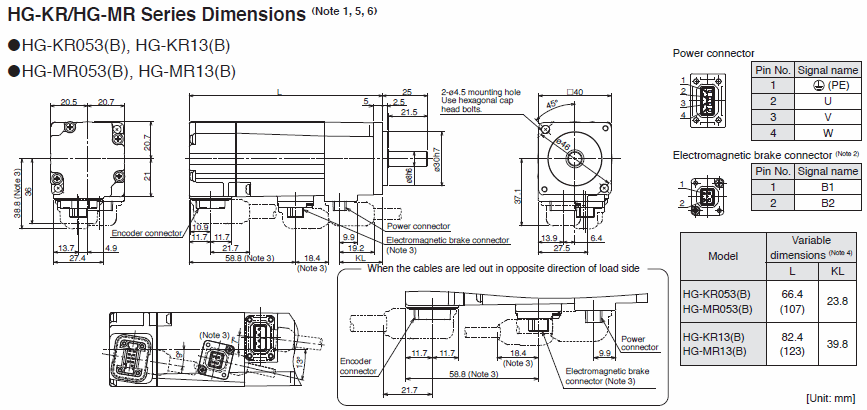

 • 전원 케이블, 엔코더 케이블, 전자 브레이크 케이블, 플랜지 형상 및 플랜지 치수는 종래 기종 HF시리즈와 같아
   HF시리즈의 업그레이드가 간단.

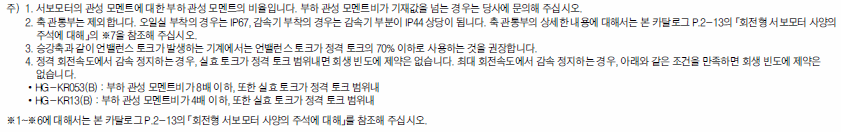

주) 1. HG-KR 시리즈만 대응하고 있습니다.
      2. 축 관통부를 제외합니다. 상세한 내용은 카다로그를 참조해 주십시요.
