- MR-J3-10B SERVO AMP.미쓰비시(서보앰프사양) |
|
|
서보앰프 SSCNETIII 인터페이스 50W, 100W용 삼상AC200~230V 또는 단상AC200~230V |
|
- 특 징 |
|
|
고분해능 엔코더 262144p/rev(18bit)
|
|
|
•고분해능 엔코더의 채용에 따라 고성능화 및 저속에서의 안정성을 실현할 수 있습니다.
•코깅토크의 저감에 의해 모터토크의 변동이 감소합니다. |
|
|
고속 위치결정에 의한 택-타임 향상
|
|
|
•하이 스피드,하이토크모터 HF시리즈.
회전속도의 고속화(6000r/min) 및 고속주파수 응답의 고성능화(900Hz)에
의해 위치결정 시간을 단축할 수 있습니다. |
|
MR-J3-10B |
|
앱솔루트 엔코더가 표준장착
|
|
소형화,Flexible
|
|
(서보앰프사이즈)
|
|
기존대비
40%
|
|
(400W기준)
|
|
밀착취부가능
|
|
3.5KW이하
|
|
해외규격대응
|
|
EN,UL,cUL규격
|
|
|
|
|
•서보모터를 교환할 것 없이 서보앰프에 배터리(MR-J3BAT)를 장착하면 원점복귀가 필요없는 앱솔루트(절대치)
방식으로 변경할 수 있습니다. |
| |
간단 조정~서보 특유의 번거로운 게인 조정이 필요없습니다~
|
| |
더욱 향상된 리얼타임 오토튜닝(응답설정값을
보다 세밀히 설정가능!)
당사 독자적인
모델 응답제어와 더욱 향상된 오토튜닝
기능에 의해 조정은 응답설정값을 변경하는
것만으로 OK!!
|
|
서보앰프 메뉴얼(MR-J3-B) |
카다로그(MR-J3) |
서보앰프 외형도 |
|
한글(KOR) |
일문(JPN) |
영문(ENG) |
한글(KOR) |
일문(JPN) |
영문(ENG) |
DWG |
PDF |
|
 |
|
|
|
|
|
 |
|
|
|
MR-J3-B 시리즈 서보앰프 매뉴얼 간략설명 |
|
신호와배선 표준접속 |
|
전원단자 설명 |
|
파라메터 설명 |
|
|
신호의 설명 |
|
표시부 상태표시 |
|
알람,경고일람표 |
|
|
|
|
● 성능,특성
|
|
MR-J3
시리즈
|
서보앰프형명
|
MR-J3-10B
|
|
대응모터형명
|
|
|
주회로
전원
|
전압·주파수(주1, 2) |
삼상AC200~230V/50, 60Hz
또는단상AC200~230V/50, 60Hz (주10) |
| 허용전압변동 |
삼상AC200~230V 의경우:
삼상AC170~253V
단상AC200~230V 의경우: 단상AC170~253V |
|
허용 주파수변동
|
±5% 이내
|
|
제어
회로
전원
|
전압.주파수
|
단상AC200~230V/50, 60Hz
|
|
허용전압변동
|
단상AC170~253V
|
|
허용 주파수 변동
|
±5% 이내
|
|
입 력 (W)
|
30
|
|
인터페이스용 전원
|
DC24V±10%(필요전류용량: 300mA(주7))
|
|
회생저항
허용회생
전력(W)
(주3,4)
|
앰프내장저항기
|
|
|
표준부속품사용시(주5,6)
|
|
|
제 어 방 식
|
정현파PWM제어·전류제어방식
|
|
다이나믹 브레이크
|
내장(주8)
|
|
보 호 기 능
|
과전류차단, 회생과전압차단,
과부하차단(전자서멀), 서보모터과열보호,검출기이상보호, 회생이상보호, 부족전압·순시정전보호, 과속도보호, 오차과대보호 |
|
구 조
|
자연냉각, 개방(IP00)
|
|
환 경
|
주위온도(주9)
|
0~55℃(동결이없을것), 보존:
-20~65℃(동결이없을것) |
|
주 위 습 도
|
90%RH이하(결로가없을것), 보존:
90%RH이하(결로가없을것) |
|
분 위 기
|
실내(직사광선이닿지않을것),
부식성가스·인화성가스·오일미스트·먼지가없는곳 |
|
표 고
|
해발1000m이하 |
|
진 동
|
5.9 ㎨이하 |
|
질 량 (Kg)
|
0.8
|
|
|
주) 1. 조합된 서보모터의 정격 출력 용량 및 정격 회전 속도는
기재된 전원 전압·주파수의 경우입니다. 전원 전압
강하시는 토크가 저하됩니다.
2. 서보모터와 조합되었을
때의 토크특성은 본 카다로그「서모모터 토크 특성」을
참조 하십시오.
3. 각 시스템에 따라 최적인 회생 저항기가
다르기 때문에, 용량 선정 소프트웨어(MEAK 당사 홈 페이지에서
무상으로 다운로드 받을 수 있습니다.)를 사용하여, 최적인
회생 저항기를 선정해 주십시오.
4. 회생 옵션 사용시의
회생 저항 허용 회생전력에 대해서는, 본 카다로그의「옵션●회생
옵션」을 참조해 주십시오.
5. 부속의 회생저항기 없음의
서보앰프(MR-J3-□KB-PX)도 준비하고 있습니다.
6. 표중의
( )는 냉각팬(1.0m3/min, □92×2대 정도)을 설치해
파라미터 No.PA02를 변경했을 경우입니다.
7. 150mA는
전체 입력 신호를 사용한 경우의 값입니다. 사용자께서
사용하는 입출력 점수에 의해 전류용량을 내릴수가 있습니다.
자세한 내용에 대해서는『MR-J3-□B 서보앰프 기술 자료집』을
참조해 주십시오.
8. MR-J3-700B이하에 대해서는 다이나믹
브레이크 제거품( （MR-J3-□B-ED 및 MR-J3-□B1-ED)도
특수품으로 대응 가능합니다.
9. MR-J3-350B이하는 앰프를
밀착하여 설치할 수 있습니다. 단, 앰프 밀착 설치시는
주위온도를 0~45℃로 하거나, 실효부하율 75% 이하로 사용
하십시오.
10. 단상 AC200~240V제품(MR-J3-□B-U004)도
특수품으로 대응 가능합니다.
|
|
|
|
●
서보앰프

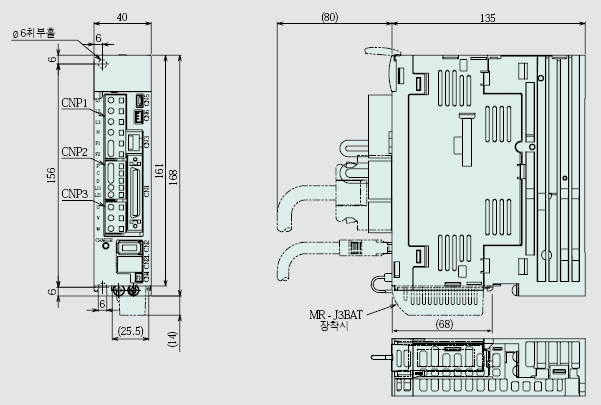

외형도
|
|
● MR-J3-10A, MR-J3-10B,
MR-J3-10T
|
|
|
|
|
|
●

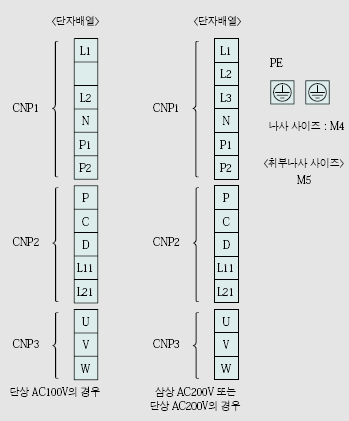

서보앰프 전원단자 배열
|
|
|
(치수단위 : mm)
|
|
|
|
