정전류 콘트롤러



정전류 콘트롤러(CTA 시리즈)

특징

정 전류 제어로 온도의 영향을 받지않음

사용 부하를 모델 선택에의 한 손쉬운 설정 가능
외부 VR에의 한 원격 조작
전압 입력을 통한 원격 제어
8 비트 디지털 신호에의한 원격제어 (CTA1300/3300)
모니터 출력 가능
히스테리시스 제품 잔류 토크 제거 가능
쿠션 스타트가 가능



  CTA시리즈: 정전류 콘트롤러 제품자료
제품설명서(한글)

CTA제품설명서
정전류특성

CTA제품설명서
CTA1100/CTA1200/CTA3200
카다로그(일문)

CTA제품설명서
CTA1300/CTA3300카다로그

CTA제품설명서


 콘트롤러 라인업
모델명 특 징
CTA1100 기판타입
CTA1200 출력 1.5Ａ 타입
CTA3200 출력 3Ａ 타입
CTA1300 출력 1.5Ａ, digital 입력설정
CTA3300 출력 3.0A, digital 입력설정

 CTA시리즈 사용용도


 ● 일정 한 장력 및 토크를 유지 하려는 경우
  ● 직접 텐 션을 조절 하는 경우
 ●외부 전원 입력으로 원격 제어 하는 경우
  ●상위 제어기에서 원격 제어 하는 경우

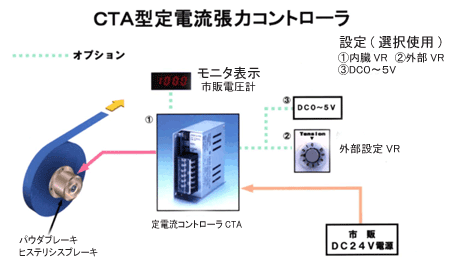

 CTA 사용례
지속적인 긴장/토크를 유지 하기 위해 내부 VR을 사용 합니다.
수시로 긴장/토크를 변경 하는 경우 외부 VR을 연결할 수 있습니다.
DC0 ~ 5V의 전압에서 원격 제어할 수 있습니다.
상위 8 비트 병렬 컨트롤러 로부터 신호를 원격 제어할 수 있습니다 (CTA1300/3300).
히스테리시스 모드를 설정 하면, 히스테리시스 클러치 ・ 브레이크 잔류 토크를 제거할 수 있습니다.
히스테리시스 모드를 설정 하면, 파 우다 클러치 ㆍ 브레이크 쿠션 시작할 수 있습니다.
모니터 출력 전압계를 연결 하 여 설정 프린터의 출력 전류를% 단위로 표시할 수 있습니다.
