LM-10TA 텐션 앰프 |
|
|
|
LM-10TA 텐션 앰프는 LX-TD 장력 검출기와 같이
사용하여
종이, 전선,각종 시트의 Winding, Unwinding, Feed축 등의 장력에 따른 출력(기록계,외부부착 장력계,시퀀서등)을 발생하는 고정밀도 텐션 앰프입니다. |
|
■ 특 징 |
|
|
1. 소형화 :
필요한기능을 최소화해 소형화를
실현했습니다. 제어반내의 조립은 물론, 기계의 약간의 스키마에도 편성이
가능합니다.
2.
용도
선택은 자유 : 외부부착 미터를 설치하여, 장력의 표시에 대해
디지털·아나로그를 자유롭게 선택할 수 있습니다.
또,AC써보 앰프·벡터 인버터에의 입력
신호로서 간단하게 사용할 수 있습니다.
3.
집중
표시에 최적 : 시퀀서와 표시기를 같이
사용하면, 각 공정 마다의 장력
표시를 집중적으로 관리할 수 있습니다.
4.
원격
표시가 간단 : 출력 신호(DC0~5V
또는 0~10V)를 사용해, 원격
장소에서 장력 표시를 간단하게 관리할 수 있습니다.
5.
장력 변동의 기록이
간단 : 기록계 신호를 사용해, 기록계를 접속하면 장력을
기록할 수 있습니다.
6.
DIN레일 부착
가능 | |
|
|
|

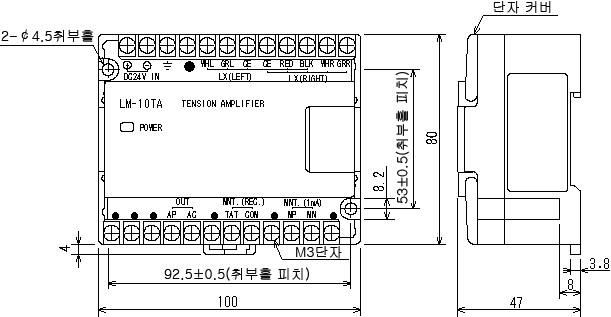

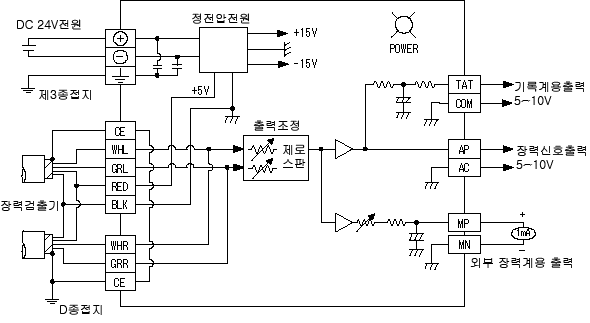

항 목 |
단자명 |
사 양 |
|
전 원 |
입력 |
+/- |
DC24V ±15% 소비 전류 약0.2A |
|
출력 |
RED/BLK |
장력 검출기용 전원 |
|
아날로그 신호 |
입력 |
GRR/WHR |
장력 검출기(우) 신호 입력 |
|
GRL/WHL |
장력 검출기(좌) 신호 입력 |
|
출력 |
AP/AC |
장력 신호 : 장력 전면적시 5V~10V(조정 가능),
부하
저항 1kΩ이상 |
|
MP/MN |
외부부착 장력계용 신호 : DC1mA의 전류계를 접속,
부하
저항 300Ω이하 |
|
TAT/COM |
기록계용 신호 : 부하 저항 100kΩ이상 |
|
표 시 |
RED |
POWER(전원)의 표시 |
|
볼 륨 |
조 정 창 내 |
제로,스팬 조정용 4개(좌우,결점 조정,미세조정)
외부부착
장력계 조정용 1개 |
|
환경 사양 |
주 위 온 도 |
0~+55℃…사용시 |
|
주 위 습 도 |
35~85%RH(결로 하지 않는 것) |
|
내 진 동 |
JIS C0040에
준거 10~55Hz 0.5mm(최대4.9m/s2) |
|
내 충 격 |
JIS C0041에
준거 98m/s2 3축방향 각3회 |
|
전원 노이즈내량 |
노이즈전압 1000VP-P 노이즈폭
1μs 주파수30~100Hz 노이즈 시뮬레이터. |
|
내 전 압 |
AC1500V 1분간…모든단자와 어스 단자간에
측정 |
|
절 연 저 항 |
DC500V메가-에 의해5MΩ이상…모든단자와 어스 단자간에
측정 |
|
접 지 |
D종 접지(강한 전류계와의 공통 접지는 불가) |
|
사 용 환 경 |
부식성·가연성 가스·도전성 먼지가 없고, 먼지가 심하지 않는
것 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◎계획 생산 △수주
생산 |
|
형명 |
비고 |
납기 |
|
LM-10PD |
텐션 미터(LX-TD,LX-TD-909, 왜식 센서와
병용) |
◎ |
|
LM-10TA |
텐션 앰프(LX-TD,LX-TD-909와 병용) |
◎ | |
|
|
|
