LE-5AP/LE-5AP-E 오퍼레이터 패널 |
|
|
|
LE-5AP/LE-5AP-E 오퍼레이터 패널은, 부속의 접속
케이블로 간단하게 LE-50PAU 파워앰프와 접속할 수 있어 적산 두께 연산 방식(권축 센서
필요) 또는, 속도·두께 연산 방식(센서리스)에 의한 반자동 장력 제어를 실현합니다. |
|
■ 특 장 |
|
|
◆
2종류의 반자동 장력 제어 가능
【적산 두께 연산
방식】: 운전 개시시의 초기지름, 재료 두께를 설정해, 권축에 설치된 권축
센서로부터의 펄스 신호에 의해 권경을 연산해, 권경의 변화에 따라 파워앰프의 출력을
변화시키는 방법입니다.
【속도·두께 연산 방식】:
운전 개시시의
초기지름, 평균 운전 속도(라인 속도), 재료 두께를 설정해, 운전 개시부터 권경을
연산해 권경의 변화에 따라 파워앰프의 출력을 변화시키는 방법입니다.
◆
테이퍼 제어가 가능
최소지름, 최대지름 외에
2점의 중간지름을
설정하여, 3단의 절선 테이퍼 텐션 제어가 가능합니다.
◆
해외 겨냥에도 대응
영어 표기 타입도 있습니다.
일본어 표기 타입：LE-5AP,
영어 표기 타입：LE-5AP-E | |
|
|
|
|
|
|
|
|
|
|
|
■ LE-50PAU 파워앰프와 편성에 있어서의
사양 |
|
항목 |
사양 |
|
전원 |
입력 |
AC100~240V(-15~+10%
) 50/60Hz 소비 전력 400VA
전원 휴즈 250V 8A내장 돌입전류 50A
300ms |
|
출력 |
【볼륨용 전원】DC8V 볼륨
저항：2kΩ이상, 【권축 센서용 전원】DC12V 15mA이하 |
|
펄스신호 |
입력 |
【권축 펄스】오픈 콜렉터 신호 DC12V
7mA 응답
주파수：250Hz 이하 |
|
접점
신호 |
입력 |
【스타트】ON→OFF시 스톱 타이머 작동해 관성 보상
동작
【리셋트】스타트 신호=OFF이고 리셋 신호=ON일때, 권경연산을
리셋
【출력 리모트】ON：출력 발생, OFF：출력 정지
【보조
출력ON/OFF】ON：보조 출력 발생 |
DC12V
5mA/1점
내부급전 |
|
아날로그
신호 |
입력 |
【장력 설정 신호】0~8V 내부 저항：22kΩ |
|
출력 |
【파워앰프 출력】DC24V 4A 이하
【보조
출력】DC10V 2A이하 30초이내 부하 저항：4.8Ω이상 |
|
질 량 |
【파워앰프부】약 2.5kg, 【오퍼레이터
패널부】약 200g |
|
설치 방법 |
【파워업부】바닥 면, 벽면 취부, 【오퍼레이터
패널부】패널면 취부 |
|
주요 기능 |
【권경검출】적산 두께 연산 방식, 속도.
두께연산
방식
【장력 제어】일정장력 제어, 테이퍼 제어(3 단의 절선)
【제어
기능】정전류·정전압 제어, 토르크 비선형 보정 기능, 스톱 타이머, 스톱 게인,
스톱 바이어스 |
|
환경
사양 |
사용 온도 |
【파워앰프부】0~55℃, 【오퍼레이터
패널부】0~50℃ |
|
사용 습도 |
35~85% RH(결로 하지 않는 것) |
|
내진동 |
JIS C0040 에
준거 10~55Hz 0.5mm(최대19.6m/s2) 3축방향
각 2시간 |
|
내충격 |
JIS C0041 에
준거 98m/s2 3축 방향 각3회 |
|
전원 노이즈
내량 |
노이즈
전압1000Vp-p 노이즈폭1μs 주파수30~100Hz의 노이즈 시뮬레이터. |
|
내전압 |
AC1500V 1 분간 |
·파워앰프부만
·모든단자
~케이스간 |
|
절연 저항 |
DC500V 메가-에서 5M Ω 이상 |
|
접지 |
D종 접지 |
|
사용
환경 |
부식성 가스, 가연성 가스, 도전성 먼지등이 없고, 먼지가
심하지 않는 것,비나 물방울이 업는곳. | |
|

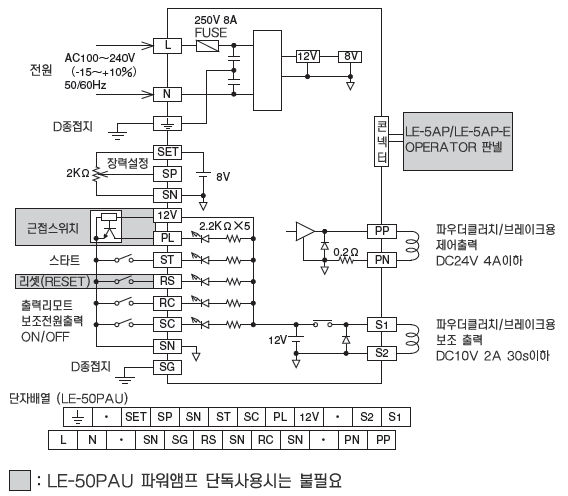

LE-5AP/LE-5AP-E와 LE-50PAU를 같이 사용하면, 기존
기계의 LE-50PAU-SET 반자동 장력 제어장치와 동일한 기능을 얻을 수 있습니다. |
|
|
|
|
|
■ LE-50PAU 파워앰프와 병용시 |
|
|
|
|
|
|
|
■ LE-50PAU 파워앰프와 병용시 |
|
설 정 항 목 |
단위 |
설정 범위 |
초기치 |
|
재료 두께 |
μm |
0.1 ~ 3,276.7 |
0 |
|
테이퍼 제어 특성 |
최소지름 |
mm |
1 ~ 1,999 |
0 |
|
소경 |
mm |
1 ~ 1,999 |
0 |
|
대경 |
mm |
1 ~ 1,999 |
0 |
|
최대지름 |
mm |
1 ~ 1,999 |
0 |
|
최소지름 장력 |
% |
20 ~ 500 |
100 |
|
소경 장력 |
% |
20 ~ 500 |
0 |
|
대경 장력 |
% |
20 ~ 500 |
0 |
|
최대지름 장력 |
% |
20 ~ 500 |
100 |
|
라인 속도 |
m/min |
1 ~ 999 |
0 |
|
토르크 보정 |
10% 토르크 |
% |
1.0 ~ 99.9 |
10 |
|
20% 토르크 |
% |
1.0 ~ 99.9 |
20 |
|
40% 토르크 |
% |
1.0 ~ 99.9 |
40 |
|
60% 토르크 |
% |
1.0 ~ 99.9 |
80 |
|
정지 제어 |
스톱 게인 |
% |
0 ~ 300 |
100 |
|
스톱 바이어스 |
% |
0 ~ 60 |
0 |
|
스톱 타이머 |
s |
0 ~ 30 |
10 |
|
보조 출력 타이머 |
s |
0 ~ 30 |
10 | |
|
|
|
|
|
◎계획 생산 △수주
생산 |
|
형명 |
비고 |
납기 |
|
LE-5AP |
오퍼레이터 패널 |
◎ |
|
LE-5AP-E |
◎ |
|
LE-50PAU |
파워 앰프 |
◎ |
|
LD-30FTA |
DC24V,3A 적산 두께식 |
◎ |
|
LD-30FTA-IAD |
LD-30FTA용 아날로그 입력 옵션 보드 |
◎ |
|
LD-FX |
적산 두께, 또는 비율 연산 방식 |
◎ |
|
LD-05TL |
DC24V 0.5A 터치 레버(포텐션메이타)식 |
◎ |
|
LD-05ZX |
DC80V 0.5A 속도·두께, 또는 적산 두께 방식 |
◎ | |
|
|
|
