LD-40PSU 수동 전원 장치

 LD-40PSU 수동 전원 장치는, 패널면의 볼륨이나 외부로부터의 신호 전압, 외부부착 볼륨등에 의해 전압을 가변하는 파우다클러치·브레이크, 히스테리시스 클러치·브레이크용의 정전압 제어 방식의 전원 장치입니다.

 ■ 특 징

LD-40PSU 수동 전원 장치

1. 외부 컨트롤 신호(리모트ON/OFF)
  외부로부터의 0~5V의 신호로, 출력전압을 0~24V에 리모트 콘트롤 가능합니다.
2. 출력의 ON/OFF기능
  패널면의 버튼을 누르거나, 또는 외부의 리모트 접점 신호(RC신호) 출력의ON/   OFF가 가능합니다.
3. 관성 보상 기능
  수동 장력 제어시에 있어, RC신호의 동작에 따라 스톱 타이머 동작, 관성 보상 출   력이 가능합니다.
4. 부하 합선 보호/경고창고
  부하의 합선시에, 합선 보호 회로가 동작합니다.또, 합선 보호가 동작하면 패널면의   LED가 점등합니다.
5. 출력의 2단계 변환
  RC입력이 ON시간과 OFF시간으로 다른 출력전압 설정이 가능합니다.
  OFF시간을 약여자 설정등으로 해서 이용할 수 있습니다.

항  목

단자명

사       양

전  원

L/N

AC100~240V%(＋10%,－15%) 50/60Hz 소비 전력:200VA(DC24V 3.8A시)

출
력

파워앰프 출력

PP/PN

DC24V 3.8A

볼륨용 전원

+5V/SN

DC5V 10mA이하 외부부착 볼륨 500~2kΩ

입
력

아날로그 신호

SP/SN

제어용 입력 신호 DC0~5V

접점 신호

RC/SN

리모트 출력 ON/OFF DC12V/5mA 내부급전

환
경
사
양

주 위 온 도

－5~＋55℃

주 위 습 도

35~85%RH(결로 하지 않는 것)

내  진  동

JIS C0040에 준거　10~55Hz　0.5mm(최대4.9m/s2) 3축방향 각2시간

내  충  격

JIS C0041에 준거　98m/s2　3축방향 각3회

전원 노이즈내량

노이즈 전압1000Vp-p 노이즈폭 1μsec 주파수30~100Hz의 노이즈 시뮬레이터.

내  전  압

AC1500V 1분간
모든단자(다만, 어스 단자를 제외하다)와 어스 단자간,
모든단자(다만, 어스 단자를 제외하다)와 설치 쇠장식간에 측정

절 연 저 항

DC500V 메가-에 의해 5MΩ이상…모든단자와 어스 단자간에 측정

접    지

D종 접지(100Ω이하, 강한 전류계와의 공통 접지는 불가)

사 용 환 경

부식성·가연성 가스·도전성 먼지가 없고, 먼지가 심하지 않는 것

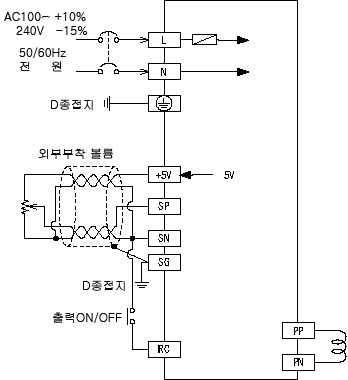

LD-40PSU 수동 전원 장치 외부접속도

DC 24V/3.8A
파우더 클러치/브레이크
히스테리시스 클러치/브레이크

 - RC입력은 PP-PN사이 출력의 ON/OFF용이며, RC입력이 ON시 PP-PN사이의 출력을 유효하게 합니다.
 - RC입력을ON→OFF로 하면 스톱 출력이 스톱 타이머의 설정 시간만 유효가 됩니다.
 - 출력이 OFF의 조건일때 출력전압은 0~100%의 범위에서 설정할 수 있습니다.

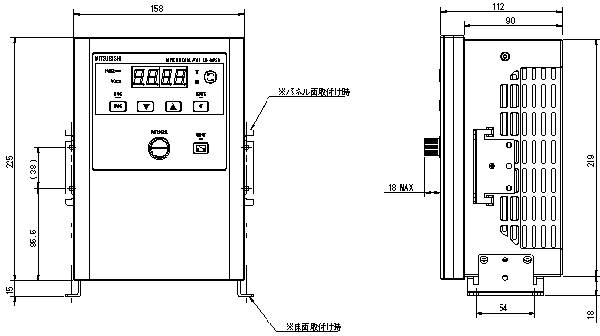

LD-40PSU 수동 전원 장치 외형치수

LD-40PSU 수동 전원 장치 외형치수
