LE-40MD 장력 제어장치 |
|
|
|
LE-40MD 권경연산
유니트는,LE-40MTB/LE-40MTB-E 장력 제어장치 전용의 권경연산 유니트이며, 권경에 대응한
여러 가지의 제어 기능을 할 수 있습니다.(본제품 단독으로는 사용할 수 없습니다) |
|
■ 특 징
|
|
|
1. 고정밀도 테이퍼 제어에 의해 틀어짐을
방지
◆ 비율 연산 방식에 의한 정확한 권경연산 결과에 의해 꺾인 선
테이퍼 제어등의 고정밀의 테이퍼 제어가 가능합니다.
2.
Winding의 파우다클러치의 정슬립 제어를 할 수
있습니다.
◆ 인버터와 파우다클러치로 Winding의 경우, 권축 회전
속도 신호를 사용해 파우다클러치를 정슬립 제어하는 것으로써, 파우다클러치의 슬립공율을
큰폭으로 낮출 수 있어 고정 입력 회전 속도로 파우다클러치를 사용했을 경우에 비해
여러 가지의 장점이 있습니다.
냉각 방식을 수냉식으로부터 공랭식으로 할 수 있는 경우가 있습니다.
정격 토르크가 작은 파우다클러치를 선정할 수 있는 경우가 있습니다.
파우다클러치의 수명을 큰폭으로 늘릴 수 있는 경우가 있습니다.
3.
2축변환 제어가 간단
◆ 종속 동기 신호와 권축 회전 속도 신호를 이용하여
프리드라이브 제어, 2축변환 제어를 간단하게 할 수 있습니다.
4.
권경, 거리의 타이밍 검출이 가능
◆ 타이밍 검출용으로
3개의 접점 출력 신호를 준비, 여러 가지의
타이밍 제어를 할 수 있습니다. | |
|
|
|
항목 |
단자명 |
사양 |
|
환경 사양 |
주 위 온 도 |
0~+55℃…사용시 |
|
주 위 습 도 |
35~85%RH(결로 하지 않는
것) |
|
내 진 동 |
JIS C0040에
준거 10~55Hz 0.5mm(19.6m/s2) (DIN레일
부착시는 최대4.9m/s2) |
|
내 충 격 |
JIS C0041에
준거 98m/s2 3축방향 각3회 |
|
전원 노이즈내량 |
노이즈 전압 1000VP-P 노이즈폭
1μs 주파수30~100Hz의 노이즈 시뮬레이터. |
|
내 전 압 |
AC1500V 1분간…모든단자와 어스
단자간에 측정 |
|
절 연 저 항 |
DC500V 메가-에 의해 5MΩ이상…모든단자와 어스 단자간에 측정 |
|
접 지 |
D종 접지(강한 전류계와의 공통 접지는
불가) |
|
사 용 환 경 |
부식성·가연성 가스·도전성 먼지가 없고,
먼지가 심하지 않는 것 |
|

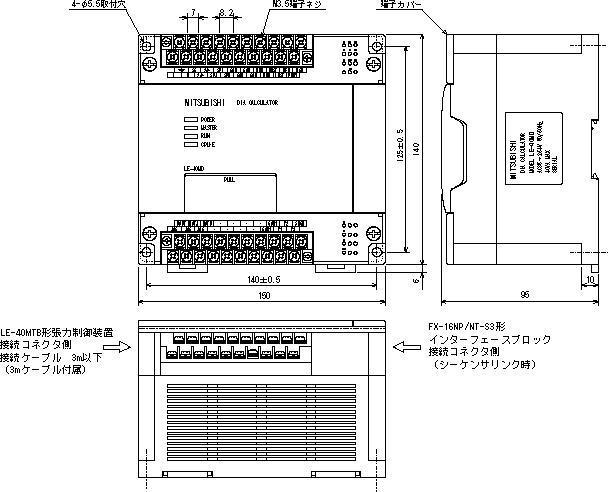

질 량 |
약 1.2kg |
|
설 치 방 법 |
바닥 면,
벽면,DIN레일 | |
|
|
|
|
|

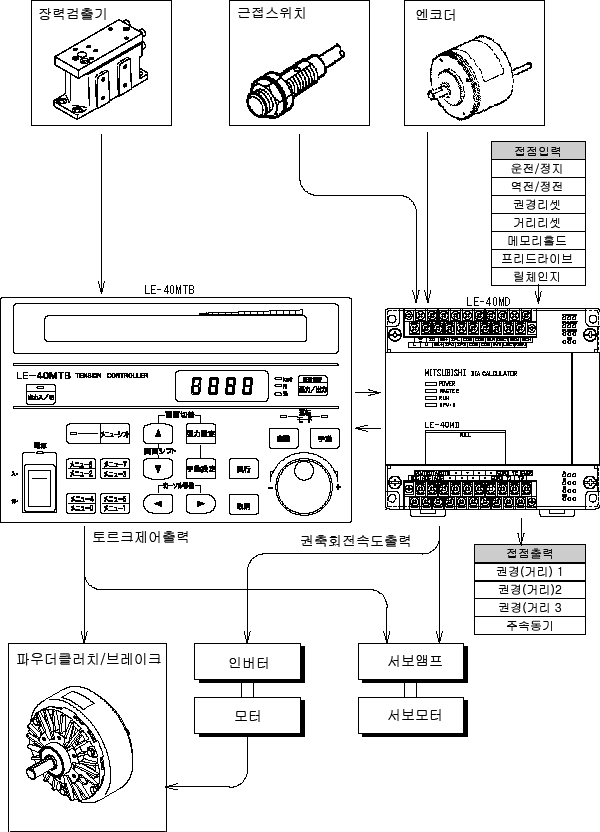

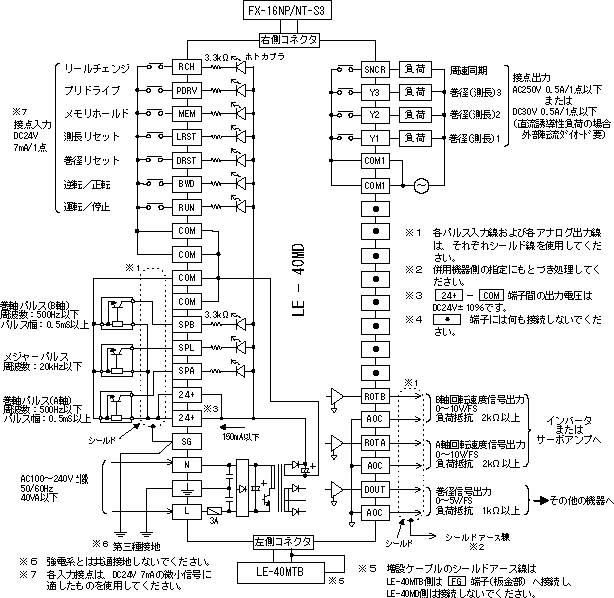

LE-40MD 권경연산 유니트의 입출력 단자에 접속되는 외부
기기에는 다음과 같은 것이 있습니다. |
|
|
|
|
|
|
|
|
|
|
|
|
|
입력(상) 배열 |
|
|
|
출력(하) 배열 |
|
| |
|
|
|
항목 |
단자명 |
사양 |
|
전 원 |
입력 |
L |
AC100~240V(+10%,-15%) 50/60Hz 소비 전력
40VA
전원 휴즈250V 3A내장 순간 정지 허용 시간10ms |
|
N |
|
출력 |
+24 |
DC24V±10% 150mA이하 |
|
COM |
DC24V전원 출력, 접점·펄스 입력의 콤몬
단자 |
|
펄 스
신 호 |
입력 |
SPA |
A축용 권축 펄스 입력, 응답 주파수：500Hz이하
권축
1회전당 1펄스를 기본으로 합니다. 다만, 파라미터
설정에 의해2,4,8,16로 펄스수를 늘릴 수
있다. |
DC24V 7mA/1점
NDN오픈
콜렉트형 |
|
SPB |
A축용 권축 펄스 입력, 응답 주파수：500Hz이하
SPA에
같다 |
|
SPL |
메이저 펄스 입력, 응답 주파수：20kHz이하
메이저 롤주길이
1mm 근처 1펄스를 기본으로 한다. 다만, 전자 기어
기능에 의해 90~180%의 범위에서 보정할 수 있다. |
|
COM |
DC24V전원 출력, 접점·펄스 입력의 콤몬 단자 |
|
SG |
펄스 신호의 쉴드 어스 중계 단자 |
|
접점
신호 |
입력 |
RUN |
운전/정지 : ON：운전, OFF：정지 |
DC24V 7mA/1점
내부급전 |
|
BWD |
역전/정회전 : ON：역전, OFF：정회전
|
|
DRST |
권경리셋 : ON→권경연산 데이터를 초기지름에 리셋 |
|
LRST |
거리 리셋: ON → 거리 연산 데이터를
0에 리셋
|
|
MEM |
메모리 홀드 : ON중의 권경연산을 중지해, 데이터를 보관 유지한다 |
|
PDRV |
프리드라이브 : ON→신축 측에 프리드라이브용 속도 지령 |
|
RCH |
릴 체인지 : OFF：A축, ON：B축
(권경연산이나 권축 회전 속도
출력등의 대칭축의 변환) |
|
COM |
DC24V 전원 출력, 접점·펄스 입력의 코몬 단자 |
|
출력 |
Y1 |
권경/거리측정 검출 : RUN=ON시, 권경/거리의 연산치가 설정치에 이르면
ON. |
AC250V 0.5A/1점
또는
DC30V
0.5A/1점 |
|
Y2 |
|
Y3 |
|
SNCR |
주변속도 동기 검출 : PDRB=ON시, 프리드라이브 출력 신호가 현재의 라인 속도에
상당하는 신축회전 속도 목표치에 이르면 ON.
|
|
COM1 |
접점 출력의 코먼 단자 |
|
아날로그
신호 |
출력 |
DOUT |
권경 출력DC 0~5V(12비트), 부하
저항：1kΩ이상 |
|
ROTA |
A축회전 속도 신호 DC0~10V(12비트),
부하 저항：2kΩ이상 |
|
ROTB |
B축회전 속도 신호 DC0~10V(12비트),
부하 저항：2kΩ이상 |
|
AOC |
아날로그 출력의 코먼 단자 |
|
특수 신호
(연결기) |
CN2 |
LE-40MTB 텐션 콘트롤러
접속용 |
|
CN3 |
FX-16NP/NT-S3 인터페이스 블록
접속용 | |
|
|
|
|
|

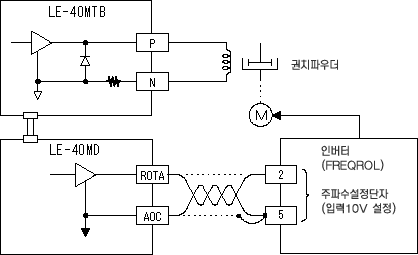

1축 파우다클러치 Winding 정슬립 제어의
접속예 |
|
|
|

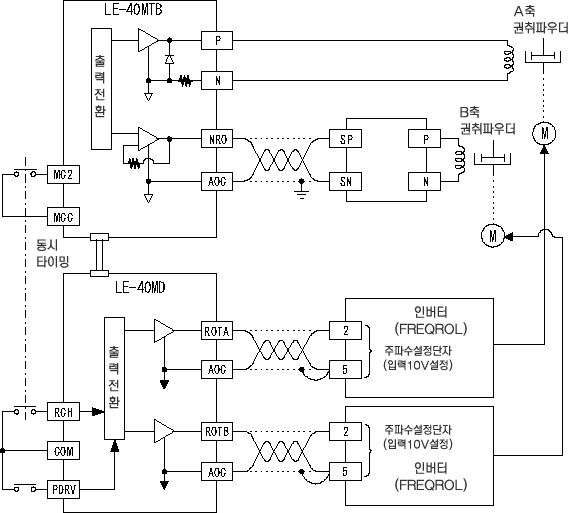

전환2축 파우다클러치 Winding 정슬립
제어의 접속예 |
|
|
|

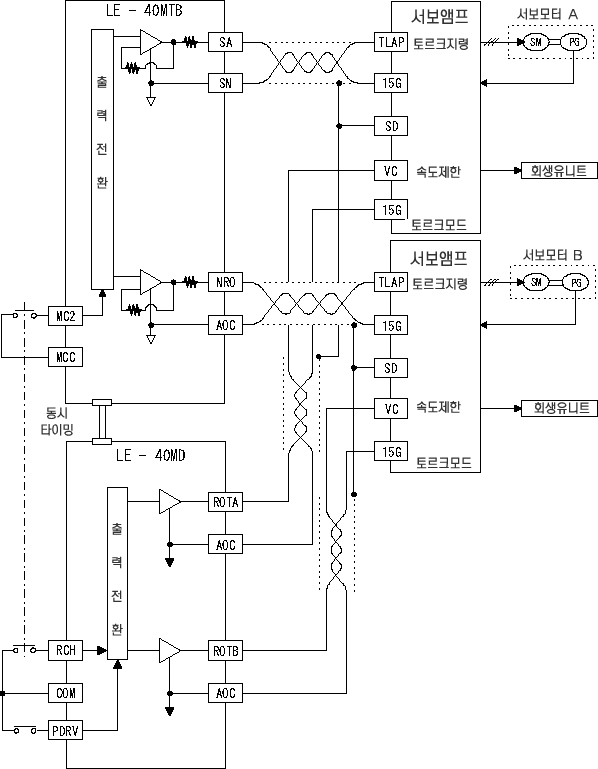

전환2축 써보모터 제어의
접속예 |
|
|
|
|
|
|
|
|
|
|
|
|
|
◎계획 생산 △수주
생산 |
|
형명 |
비고 |
납기 |
|
LE-40MTA |
DC24V/4A 앰프 내장, 보조 전원 내장, 표준 타입 |
◎ |
|
LE-40MTB |
DC24V/4A 앰프 내장, 보조 전원 내장, 고기능 타입 |
◎ |
|
LE-40MTA-E |
LE-40MTA의 패널면·LCD의 영문 표시 타입 |
◎ |
|
LE-40MTB-E |
LE-40MTB의 패널면·LCD의 영문 표시 타입 |
◎ |
|
LE-40MD |
권경연산 유니트(LE-40MTB,LE-40MTB-E와
병용) |
◎ | |
|
|
|
