LE-30CTN 장력 제어장치 |
|
|
|
LE-30CTN 장력 제어장치는 LX-TD
또는LX-TD-909 장력 검출기로부터의 신호를 받아 긴재료의 Unwinding, Feed축, Winding에 있어서
재료의 장력을 자동 제어하기 위한의 것입니다.
파우다클러치/브레이크, 혹은 히스테리시스
클러치/브레이크에 대해서 0~24V의 제어 전압을 발생하거나
AC 써보 앰프에 대해서 0~5V의 토르크 지령
전압을 발생합니다. |
|
■ 특 장 |
|
|
◆
메뉴 기능을 표준 장비. 8종류의 운전 데이터의 기억, 읽기 설정을 할 수
있습 니다.
◆
설정치를 메모리 카셋트에 기억·보존할 수 있습니다.
또, 설정치의 일괄
복사·변경도 간단하게 할 수 있습니다.
◆
Function Key(F1~F4키)로 필요한 기능 선택을 바로
할 수
있습니다.
◆
도트 매트릭스 타입의 LCD표시 방식을 채용했습니다.설정/모니터 항목이 한
자로
표시되어 더욱더 보기 쉬워졌습니다.
◆
LCD의 표시가 DIP 스위치에 의해 일본어·영어·중국어에 적용됩니다
◆
장력 검출기의 극성을 자동 판별합니다.압축/인장 사용에
관계없이 배선할 수
있습니다.
◆
장력 검출기의 오토 제로·스팬 조정 방식을 채용, 번거로운 조정 작업을
생략 했습니다.
◆
AC100~240V계열의 와이드 레인지 전원 전압 대응 | |
|
|
|
|
|
|
|

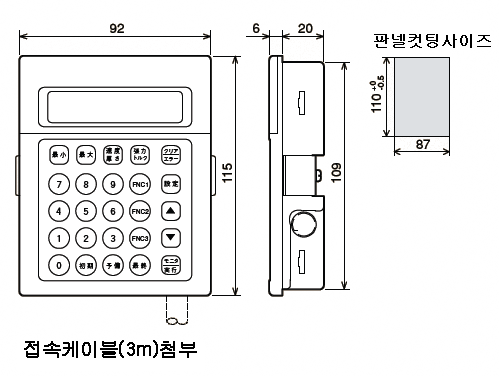

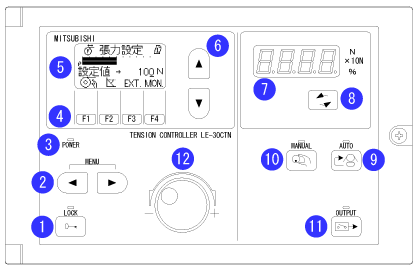

(1)키 록
키 : 설정치의 변경을 금지합니다.
(2)메뉴 변환
키 : 메뉴에 기억된 운전 데이터를 읽어냅니다.
(3)전원
표시LED : 전원을 ON하면 점등합니다. 또한 본체에는 전원 스위치가
없습니다. 전원의 배선 측에 전원 을 개폐하는 스위치를 마련해
주세요.
(4)Function
Key : LCD표시기의 화면을 전환하는 키입니다.
각 화면에 의해 기능이
다릅니다.
(5)LCD표시기 : 도트 매트릭스 타입의
LCD입니다. 설정치, 설정 항목,
제어 상태의 모니터등을 표시합니다.
(6)화면 변환
키 : LCD 표시기의 화면이나 설정용 커서를 상하에 전환하는
키입니다.
(7)모니터
표시기 : 장력과 출력의 모니터치를 표시합니다.
(8)모니터 표시 변환
키 : 모니터 표시기(7)에 표시하는 항목을 전환.
(9)자동 제어 모드
키 : 자동 제어 모드를 선택합니다.
(10)수동 제어 모드
키 : 수동 제어 모드를 선택합니다.
(11)출력ON/OFF키 : 제어 출력을
ON/OFF합니다.
(12)수치 설정용
다이얼 : 각종 설정치를 설정하기 위한
다이얼입니다. |
|
|
|
|

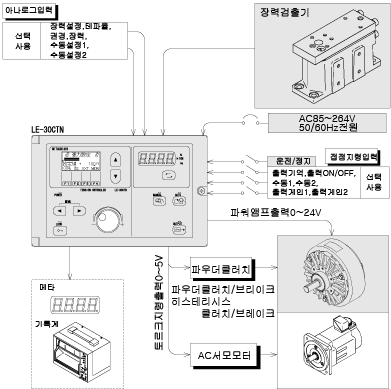

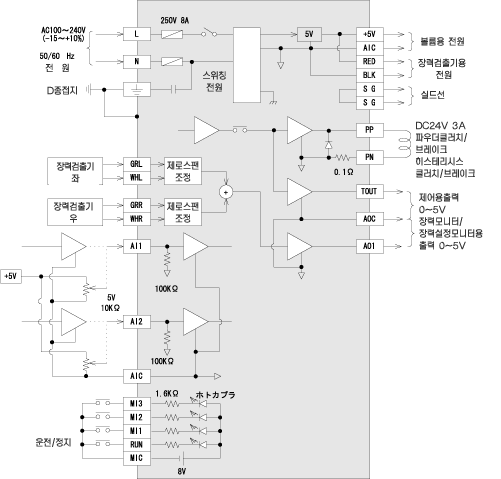

장력 제어장치의 입출력 단자에 접속되는 외부 기기에는 아래와
같습니다. 장력 검출기와 액츄에이터 및 지령 입력 스위치의 일부는 불가능합니다, 그 외의
것은 필요에 따라서 접속됩니다. |
|
|
|
|
|
|
|
|
|
|
|
|
|
항목 |
사양 |
|
전 원 |
입력 |
AC100~240V(-15~+10%) 50/60Hz 소비
전력400VA(DC24V 3A시)
전원 휴즈 250V 8A×2내장
돌입전류 30A 300ms |
|
출력 |
DC5V LX-TD 장력
검출기 2대까지 접속 가능. |
|
외부 볼륨용 서비스 전원…DC5V/50mA 이하
DC5V/50mA 이하 |
|
접 점 신 호 |
입력 |
접점 입력 코먼 단자 |
DC8V
4.5mA/1점
내부급전 |
|
운전/정지…ON=자동
운전,OFF=정지 |
|
아래와 같이 기능에 할당 가능
출력 기억, 출력
게인1, 출력 게인2, 출력ON-OFF, 수동 출력1, 수동 출력2 |
파라미터에 의해 기능을 할당하여 사용한다. |
|
아날로그 신호 |
입력 |
장력 검출기 입력. GR=초록, WH=흰색 리드
선을 접속합니다.
1대만 사용시는 사용하지 않는 다른쪽의
GR－WH사이를 합선
해 둘 필요가 있습니다.
압축/인장 하중은 자동 판별합니다. |
|
아날로그 입력 코먼 단자 |
|
아래와 같은 기능 선택
장력 설정
신호, 권경신호, 외부 장력 신호, 테이퍼율 설정 신호, 수동 설정 신호1, 수동 설정
신호2
DC0~5V의 전압 신호 또는10kΩ의 볼륨 |
파라미터에 의해 기능을 할당하여 사용한다. |
|
출력 |
아날로그 출력 코먼 단자 |
|
제어용 출력 DC0~5V 파워앰프,AC써보
앰프용 |
부하 저항
1kΩ이상 |
|
장력 모니터/장력 설정 모니터용
출력
DC0~5V DIP 스위치에 의한 기능 설정 |
|
DC24V계열 파우다클러치/브레이크,
히스테리시스 클러치/브레이크용 DC0~24V 3A이하 |
|
질 량 |
약 3.5kg |
|
설 치 방 법 |
바닥 면, 벽면, 패널 설치 |
|
주 요 기 능 |
표시 방식：도트 매트릭스 타입 LCD
장력 표시：1~2000N(디지탈＋바 그래프),
출력 %표시
정수 설정：회전식 펄서에 의한 수치 설정
화면 전환：항목 번호 설정 및 Function Key에 의한 화면
전환
제어 기능：스톱 타이머, 스톱 게인, 출력 보정,
테이퍼 제어,
약여자 기능, 고정 출력 설정,
장력 검출기의 극성의 자동 판정, 오토 제로/스팬
조정,
메모리 카셋트에 의한 설정치의 기억/설정
메뉴 등록/읽기
기능 |
|
사 용 주 위 온 도 |
0~＋40℃ |
|
사 용 주 위 습 도 |
35~85%RH(결로 하지 않는
것) |
|
내 진 동 |
JIS C0040에
준거…10~55Hz 0.5mm(최대4.9m/s2)…3축방향
각2시간 |
|
내 충 격 |
JIS C0041에
준거 98m/s2 3축방향 각3회 |
|
전원 노이즈내량 |
노이즈
전압1000Vp-p 노이즈폭1μsec 주파수30~100Hz의 노이즈 시뮬레이터에
의한다 |
|
내 전 압 |
AC1500V 1분간…도든단자 전체와 어스
단자간에 측정 |
|
절 연 저 항 |
DC500V메가-에 의해 5MΩ이상…모든 단자
전부와 어스 단자간에 측정 |
|
접 지 |
D종 접지(강한 전류계와의 공통 접지는
불가) |
|
사 용 환 경 |
부식성 가스, 가연성 가스, 도전성 먼지등이
없고, 먼지가 심하지 않는 것 | |
|
|
|
|
|
|
|
|
|
|
|

|
|
|
|
|
|
설정 항목 |
단위 |
설정 범위 |
초기설정 |
|
최소 |
최대 |
|
장
력 |
장력 설정치 |
N,×10N |
1 |
전면적 장력 |
200 |
|
전면적(Full-Scale)치 |
N,×10N |
1 |
2000 |
500 |
|
소수점 |
－ |
0.01,0.1,1 |
1 |
|
제로 조정 |
－ |
0 |
0 |
0 |
|
스팬 조정
목표치 |
N,×10N |
1~전면적
장력
(전면적치의1/3이상 필요) |
500 |
|
메뉴얼 제로
조정 |
N,×10N |
-999 |
+999 |
0 |
|
메뉴얼 스팬
보정 |
% |
50 |
300 |
100 |
|
장력 표시 필터 완화시간 |
s |
0.2~4.0 |
2.0 |
|
장력 출력 필터 완화시간 |
s |
0.2~4.0 |
2.0 |
|
수동 설정치 1 |
% |
0 |
100 |
20 |
|
수동 설정치 2 |
% |
0 |
100 |
20 |
|
테이퍼율(내부권경) |
% |
0 |
80 |
0 |
|
테이퍼율(외부권경) |
% |
0 |
100 |
0 |
|
게인1 |
% |
5 |
400 |
100 |
|
게인2 |
% |
5 |
400 |
100 |
|
스톱 타이머 |
s |
0.0 |
30.0 |
0.0 |
|
스톱 게인 |
% |
5 |
400 |
100 |
|
약여자 설정치 |
% |
0 |
50 |
0 |
|
제
어
게
인
|
비례 게인 |
% |
0 |
100 |
50 |
|
적분 시간 |
% |
1 |
100 |
50 |
|
가산 게인 |
% |
0 |
100 |
0 |
|
가산 불감대폭 |
% |
0 |
50 |
50 |
|
선
택
항
목 |
MI1접점 입력
설정 |
－ |
출력 기억,
출력 ON/OFF, 수동 출력 1, 수동 출력 2, 출력 게인
1, 출력 게인 |
없음 |
|
MI2접점 입력
설정 |
없음 |
|
MI3접점 입력
설정 |
없음 |
|
AI1아날로그 입력
설정 |
－ |
장력 설정, 테이퍼율,
권경, 장력 수동 설정 1, 장력 수동 설정 2, 외부 장력 |
없음 |
|
AI2아날로그 입력
설정 |
없음 |
|
확장 화면 설정1 |
－ |
10 |
53 |
0 |
|
확장 화면 설정2 |
10 |
53 |
0 |
|
패스워드 설정 |
－ |
0 |
30000 |
0 | |
|
|
|
|
|
■ 써보모터와 조합예 |
|

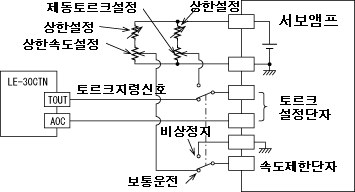

제어용 출력 신호[TOUT]－[AOC]를 이용하여, 토르크 제어가
가능한 AC 써보모터와 조합해 사용할 수 있습니다. |
|
● 써보 앰프의 토르크 설정 단자, 속도 제한 단자에 다음의 신호를
입력합니다. |
|
|
토르크 설정 단자 |
속도 제한 단자 |
|
운전중 및 통상의
정지중 |
LE-30CTN의 [TOUT]－[AOC]신호 |
상한 속도 설정용 볼륨 신호 |
|
비상 정지시 |
제동 토르크 설정용 볼륨 신호 |
0V | |
|
|
|
● 써보모터측의 설정은 다음과 같이
합니다. |
|
1)제어 방식의
설정：토르크 제어 방식으로 설정합니다.
2)출력 토르크의
설정：토르크 지령 신호가 5V일때 써보모터의 출력 토르크가
정격
토르크가 되도록
설정. |
|
|
|
|
|
◎계획생산 △수주
생산 |
|
형명 |
비고 |
납기 |
|
LE-30CTN |
DC24V 3A앰프 내장, 한자 표시 타입 |
◎ | |
|
|
|
