1. 고도의 권경검출이 용이
 ◆ Winding에 설치해서 1펄스/1회전의 센서 신호와 미리 설정된 재료 두께에 의해, 권경을 간단하게 연산할 수 있습니다. 또,2개의 펄스에 의한 비율 연산도 가능합니다.
2. 도중 정지 상태를 자동적으로 기억
 ◆ 작업 도중에 전원을 OFF해도, 그 때의 운전 상태를 자동적으로 기억하고 있습니다.전원을 ON한 후부터, 그대로 계속하고 작업을 진행시킬 수 있습니다.
3. 효율적인 속도 출력 신호
 ◆ 파우다클러치에 의한 Winding 제어 시에, 정슬립 제어에 의해 슬립공율을 큰폭으로 저감 합니다.
4. 재료에 최적인 테이퍼 제어가 가능
 ◆ 일정장력 제어로부터 패턴 제어까지, 임의의 장력 패턴을 설정할 수 있기 때문에, 재료에 따른 최적 제어가 가능합니다.
5. 시퀀서와 간단하게 링크 가능
 ◆ 미쓰비시 마이크로 시켄서 FX시리즈와 2개의 케이블만으로 간단하게 링크할 수 있습니다. ON/OFF정보나 제어 데이터의 교신이 가능하게 되어, 기계의 움직임에 최적인 장력 제어를 실현될 수 있습니다.
6. 토르크 보정 기능에 의한 정도 향상
 ◆ 파우다클러치·브레이크의 여자 전류 vs. 전달 토르크의 비선형 특성을 절선 근사로 보정하는 기능이 있어, 이것에 따라, 권경에 비례한 전달 토르크를 얻을 수 있어 고정밀도의 장력 제어를 행할 수 있습니다.
7. 기계를 자동화하는 예비/최종 기능
 ◆ 권경 또는 잔거리에 대해서 예비 신호·최종 신호를 출력하기 때문에, 기계의 자동화를 구현할 수 있습니다.

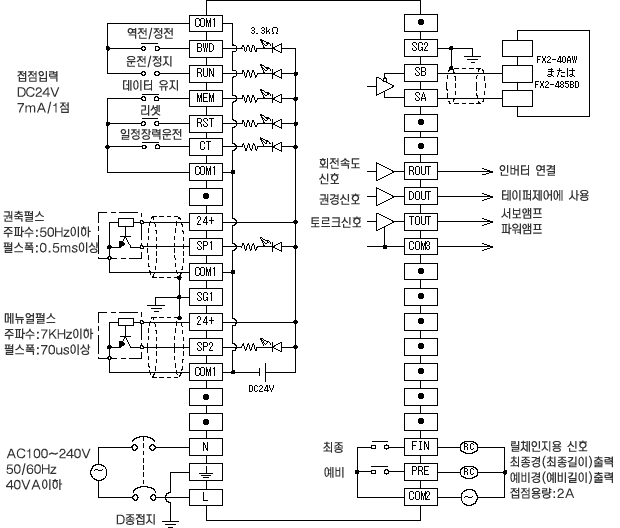

전원

L/N

AC100~240V(+10%,-15%) 50/60Hz  소비 전력/40VA

출
력

아날로그 출력

ROUT

속도 출력 신호

5V/FS
부하 저항
2kΩ이상

DOUT

권경 출력 신호

TOUT

토르크 출력 신호

접 점 출 력

PRE

예비지름(예비길이)출력

접점 용량
AC250V 0.5A
Cosφ=0.4

FIN

최종지름(최종길이)출력

입
력

펄 스 신 호

SP1

권축 펄스：DC24V　7mA　50Hz이하(NPN오픈 콜렉터 출력)

SP2

메이저 펄스：DC24V　7mA　7kHz이하(NPN오픈 콜렉터 출력)

접 점 신 호

BWD

역회전/정회전：ON=역회전,OFF=정회전

DC24V 7mA
200ms 이상의
ON/OFF시간이
필요

RUN

운전/정지：ON=운전,OFF=정지

MEM

데이터 보관 유지：ON=데이터 보관 유지해 권경연산을 정지

RST

리셋：ON하면 연산중의 권경이 초기지름에 리셋

CT

일정장력 운전：ON하면 테이퍼 제어를 정지해 테이퍼율=100%의 일정장력 제어

시켄서 링크

SA/SB

FX2-40AW/FX2N-485BD 와이어 링크 어댑터에 접속해, 각종 입출력이나 파라미터 데이터를 교신

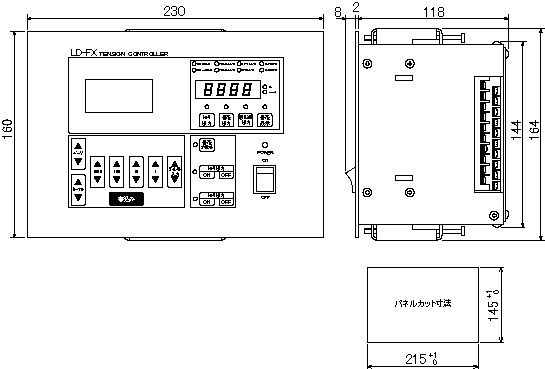

질   량

약 5kg

환경 사양

주 위 온 도

0~+40℃…사용시의 패널면온도

주 위 습 도

35~85%RH(결로 하지 않는 것)

내  진  동

JIS C0040에 준거　10~55Hz　0.5mm(최대19.6m/s²)　3축방향 각2시간

전원 노이즈내량

노이즈 전압 1000VP-P 노이즈폭 1μs 주파수30~100Hz의 노이즈 시뮬레이터.

내  전  압

AC1500V 1분간…모든단자 전부와 어스 단자간에 측정

절 연 저 항

DC500V메가-에 의해 5MΩ이상…모든단자 전부와 어스 단자간에 측정

접    지

D종 접지(강한 전류계와의 공통 접지는 불가)

사 용 환 경

부식성·가연성 가스·도전성 먼지가 없고, 먼지가 심하지 않는 것

구분

번호

명칭

설정(표시)범위

DIP스윗치

공장
출하치

비고

선

택

A

텐션S

-

-

-

No.1~28의 항목 가운데, 사용하는 4항목을 선택해 표시합니다. No.29, No.30의 파라미터로 지정합니다.

B

두께

-

-

-

C

텐션

-

-

-

D

권경

-

-

-

모

니

터

No.1

텐션

(0~9,999N)

-

-

장력 지령치(테이퍼 포함의 값)

No.2

권경

(0~1,999mmφ)

-

-

권경의 현재치 모니터

No.3

토르크

(0~999N·m)

SW6=OFF

-

토르크 지령치의 현재치 모니터

(0~9,999CN·m)

SW6=ON

-

No.4

소크쵸우

(0~32,767m)

-

-

Winding길이 또는 Unwinding 잔거리의 현재치

개

별

설

정

No.5

메뉴얼

0~100%

-

10

수동 운전 토르크 지령치

No.6

텐션S

0~9,999N

-

200

운전 장력의 설정치

No.7

두께

0~99.9μm

SW5=OFF

0.0

재료의 두께의 설정

0~9,999μm

SW5=ON

0

No.8

초기지름

0~1,999mmφ

-

100

초기지름

No.9

테이퍼1

0~100%

-

100

No.10

코너1

0~1,999mmφ

0

No.11

테이퍼2

0~100%

100

No.12

코너2

0~1,999mmφ

1,999

No.13

테이퍼3

0~100%

100

No.14

코너3

0~1,999mmφ

1,999

No.15

테이퍼4

0~100%

100

No.16

코너4

0~1,999mmφ

1,999

No.17

예비

0~1,999mmφ

SW3=OFF

0

지계 제어용 예비지름(예비거리)의 설정

0~32,767m

SW3=ON

0

No.18

최종

0~1,999mmφ

SW3=OFF

0

지계 제어용 최종지름(예비거리)의 설정

0~32,767m

SW3=ON

0

No.19

Dmin

0~1,999mm

-

0

최소권경의 설정

No.20

Dmax

0~1,999mmφ

-

1,999

최대권경의 설정

No.21

Tmax

1~999N·m

SW6=OFF

100

권축 연산 액츄에이터의 정격 토르크의 설정

1~999CN·m

SW6=ON

100

No.22

트르크보정

50~250%

-

150

토르크 보정치의 설정

No.23

메카 로스

0~50%

SW2=OFF

0

메카 로스 보정치의 설정

No.24

스톱G

0~300%

-

100

관성 보상용 스톱 게인의 설정

No.25

Nmax

0~3,600r/min

-

1,800

권축 최대 회전 속도의 설정　※

No.26

N케이스우

0~150%

-

120

Winding 파우다클러치의 정슬립 제어용 신호의 게인, 바이어스의 설정

No.27

N바이어스

0~100%

-

0

No.28

기어

90~110%

SW1=ON

100

메이저 센서용 전자 기어비의 설정

설정할 수 없습니다

SW1=OFF

-

타

No.29

효우지1

0101~2828

-

0607

선택 표시 항목의 설정.여기서는, A=No.6 ,B=No.7, C=No.1, D=No.2

No.30

효우지2

0101~2828

-

0102

LE-5AP

오퍼레이터 패널

◎

LE-5AP-E

◎

LE-50PAU

파워앰프

◎

LD-30FTA

DC24V,3A　적산 두께식

◎

LD-30FTA-IAD

LD-30FTA용 아날로그 입력 옵션 보드

◎

LD-FX

적산 두께, 또는 비율 연산 방식

◎

LD-05TL

DC24V/0.5A　터치 레버(포텐션메이타)식

◎

LD-05ZX

DC80V/0.5A　속도·두께, 또는 적산 두께 방식

◎
