LD-05ZX 장력 제어장치 |
|
|
|
LD-05ZX 장력 제어장치는 ZX형 DC80V계열
파우다브레이크/클러치와 편성해 사용하는 반자동의 장력 제어장치입니다. |
|
■ 특징 |
|
|
1. 온도
변화에 대해서 안정된 출력 특성을 얻을 수
있습니다.
◆ 정전류 제어 방식의 출력 회로를 채용하고 있으므로,
파우다브레이크/클러치의 코일 저항값의 변화에 대해서 안정된 제어가
가능합니다.
2.
센서리스로 반자동 장력 제어를 할 수
있습니다.
◆ 속도와 두께의 설정으로 반자동 장력 제어를 할 수
있습니다(센서리스). 또, 권축 펄스 입력 신호를 이용하는 것으로 고정밀의
반자동 운전도 가능합니다.
3.
비선형 보정 기능을 내장.
◆
파우다브레이크/클러치의 비선형 토르크 특성을 보정하는 기능을
내장하고 있기 때문에 보다 정확한 제어가 가능합니다.
4.
정지시에 느슨해지지 않습니다.
◆
정지시의 관성 보상 기능에 의해 정지시의 재료의 느슨함을
방지합니다.
5.
테이퍼 텐션 제어를 할 수
있습니다.
◆ 권경의 변화에 따라 운전 장력을 자동적으로 증감시키는 제어에
의해, 감을 때 느슨해 지는것을 방지할 수
있습니다 | |
|
|
|
|
|
항 목 |
단자명 |
사 양 |
|

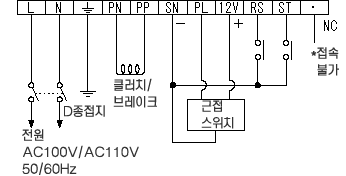

전 원 |
L/N |
AC100/100/110V(+10,-15%) 50/60Hz |
|
입력 신호 |
PL/SN |
권축 센서용 근접 스위치, 응답 주파수：250Hz이하 |
DC12V
10mA/1점 |
|
ST/SN |
운전/정지：OFF하면 권경연산을 정지, 스톱 타이머가 작동해
스톱 게인, 스톱 바이어스가 유효가 된다.
|
|
RS/SN |
권경리셋：ON하면 연산중의 권경이 초기지름에 리셋
|
|
파워앰프 출력 |
PP/PN |
DC80V/0.5A 전면적치는 내장 스위치에
의해 설정가능 |
|
대 상 부 하 |
DC80V계열 0.5A이하의
클러치/브레이크 |
|
질 량 |
약 700g |
|
환경 사양 |
주위 온도 |
0~＋55℃……사용시 |
|
주위 습도 |
35~85%RH(결로 하지 않는
것) |
|
내진동 |
JIS C0040에
준거 10~55Hz 0.5mm(최대19.6m/s2) |
|
사용 분위기 |
부식성·가연성 가스·도전성 먼지가 없고,
먼지가 심하지 않는 것 |
|

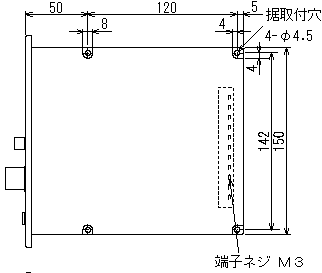

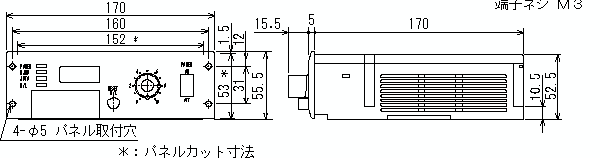

취부 방법 |
패널 설치, 바닥 설치 | |
|
|
|
|
|
기본 정수 |
시스템 정수(반자동 운전시) |
|
설정 항목 |
설정 범위 |
초기치 |
|
관성 보상 |
- |
- |
|
스톱 게인 |
0~300% |
100 |
|
스톱 바이어스 |
0~60% |
0 |
|
스톱 타이머 |
0~30s |
0 |
|
최대 출력 전류치 |
0.05~0.50A |
0 |
|
|
설정 항목 |
설정 범위 |
초기치 |
비고 |
|
반자동 제어계 |
- |
- |
- |
|
최소지름 D1 |
1~1999mm |
0 |
D1≤D2 |
|
최소지름 장력 T1 |
20~500% |
100 |
권취는100%고정 |
|
최대지름 D2 |
1~1999mm |
0 |
D1≤D2 |
|
최대지름 장력 T2 |
20~500% |
100 |
권내밀기는100%고정 |
|
권축 펄스수 ※1 |
10~1000 |
100 |
- |
|
|
|
운전 정수(반자동 운전시) |
|
설정 항목 |
설정 범위 |
초기치 |
비고 |
|
두께 T |
1~1999μm |
0 |
- |
|
초기지름 D0 |
1~1999mm |
0 |
D1≤D0≤D2 |
|
속도 V |
1~1999m/min |
0 |
- | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◎계획 생산 △수주
생산 |
|
형명 |
비고 |
납기 |
|
LE-5AP |
오퍼레이터 패널 |
◎ |
|
LE-5AP-E |
◎ |
|
LE-50PAU |
파워 앰프 |
◎ |
|
LD-30FTA |
DC24V,3A 적산 두께식 |
◎ |
|
LD-30FTA-IAD |
LD-30FTA용 아날로그 입력 옵션 보드 |
◎ |
|
LD-FX |
적산 두께, 또는 비율 연산 방식 |
◎ |
|
LD-05TL |
DC24V/0.5A 터치 레버(포텐션메이타)식 |
◎ |
|
LD-05ZX |
DC80V/0.5A 속도·두께, 또는 적산 두께 방식 |
◎ | |
|
|
|
