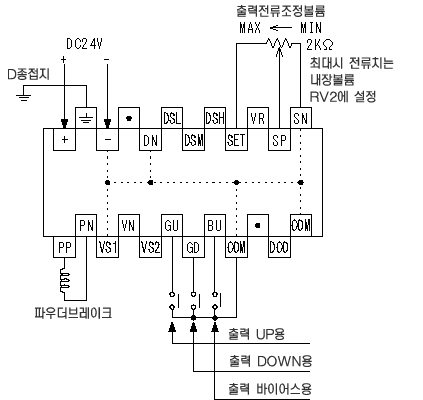

1. 터치 레버에 의한 장력의 간단 제어가 가능
 ◆ Potentiometer를 사용한 터치 레버에 의한 장력 제어가 가능합니다. 이것에 의해 오퍼레이터는, 외부볼륨에 의한 장력 설정만으로 자동 운전이 가능합니다.

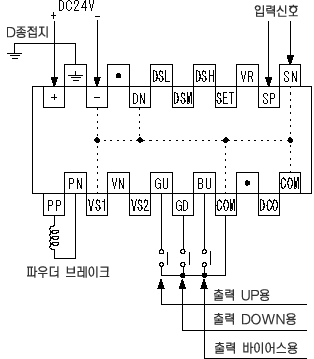

2. 파우다클러치/브레이크등의 파워앰프로 사용 할 수 있습니다.
 ◆ 시퀀서나 각종 콘트롤러를 이용해 파우다클러치/브레이크나 히스테리시스 클러치/브레이크용의 파워앰프로 사용할 수 있습니다.
3. 온도 변동에 대해서 안정된 출력 특성
 ◆ 정전류 제어에 의해, 안정된 토르크를 얻는 것이 가능(정전압 제어도 가능).

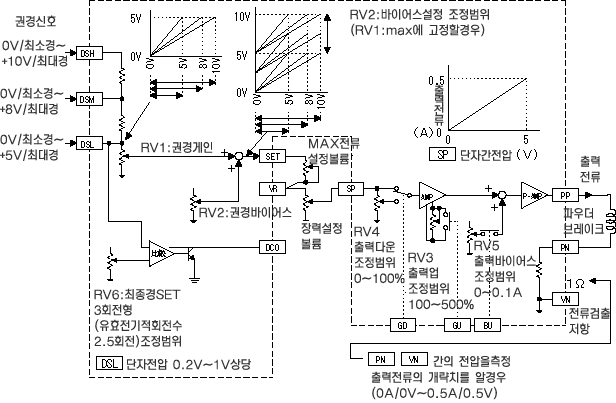

4. 각종 출력 보정 기능에 의한 관성 보상을 할 수 있습니다.
 ◆ 외부 접점 신호에 의해, 출력 업, 출력 다운, 출력 바이어스등의 관성 보상이 가능.

전    원

+/-

DC24V±15%

입
력

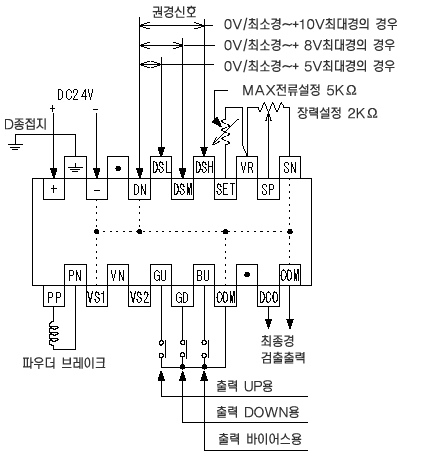

아날로그 신호

DSL/DN

권경신호：0V/최소지름~5V/최대지름

권경신호의 전면적
값에 따라 몇개의
단자를 사용

DSM/DN

권경신호：0V/최소지름~8V/최대지름

DSH/DN

권경신호：0V/최소지름~10V/최대지름

SP/SN

출력 조정 신호：0~5V

접 점 신 호

GU

출력 업용(조정 범위:0~100%)

DC24V　8mA/1점
내부급전

GD

출력 다운용(조정 범위:100~500%)

BU

출력 바이어스용(조정 범위:0~0.1A)

VS1/VS2

정전류 제어/정전압 제어 전환용:ON=정전압 제어

출
력

파워앰프 출력

PP/PN

SP/SN 사이의 입력 신호 0~5V에 대해
　　전류 출력 : DC 0~0.5A(정전류 제어 모드시)
　　전압 출력 : DC 0~22V(정전압 제어 모드시)

최종지름 검출 출력

DCO/COM

설정권경이하시 ON, 오픈 콜렉터 출력　DC30V 0.2A이하

대 상 부 하

DC24V/0.5A 이하의 클러치/브레이크

질    량

약 220g

환
경
사
양

주 위 온 도

0~+55℃…사용시

주 위 습 도

35~85%RH(결로 하지 않는 것)

내  진  동

JIS C0040에 준거　10~55Hz　0.5mm(최대19.6m/s²)

사 용 환 경

부식성·가연성 가스·도전성 먼지가 없고, 먼지가 심하지 않는 것

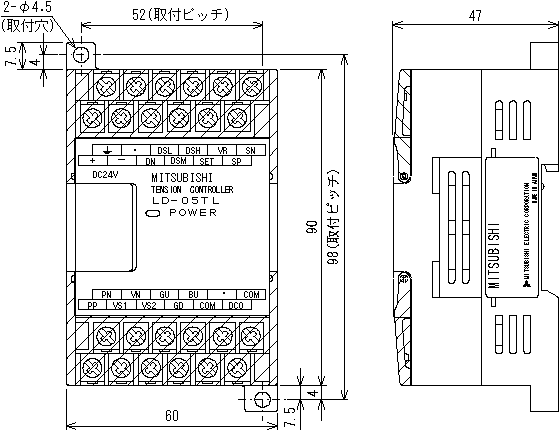

취 부 방 법

반내·벽면(DIN레일 부착가능)

LE-5AP

오퍼레이터 패널

◎

LE-5AP-E

◎

LE-50PAU

파워 앰프

◎

LD-30FTA

DC24V,3A　적산 두께식

◎

LD-30FTA-IAD

LD-30FTA용 아날로그 입력 옵션 보드

◎

LD-FX

적산 두께, 또는 비율 연산 방식

◎

LD-05TL

DC24V　0.5A　터치 레버(포텐션메이타)식

◎

LD-05ZX

DC80V　0.5A　속도·두께, 또는 적산 두께 방식

◎
