와전류 토르크 리미터

토르크 범위：0.02~1.0N·m

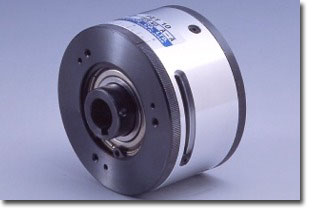

PET시리즈/와전류 토르크 리미터

1 회전수에 비례한 토르크 발생
  마찰식의 원심 브레이크와 같은 토르크 특성의 변위점이 없고, 회전수에   비례한 토르크를 발생합니다.
2 정확한 토르크 반복성
  토르크의 전달은 영구 마그네트 자력으로 하기때문에, 항상 일정한 토르   크를 재현할 수 있고 또, 토르크 조정이 용이하게 설계가 되어 있습니다.
3 에너지 절약
  외부 전원 및 배선이 불필요하기 때문에, 에너지가 절약됩니다.
4 긴 수명(장수명)
  기계적으로 비접촉 구조이므로 마모하는 부분이 없고, 보수가 용이하고   장수명입니다.
5 온도 변화에 따른 안정성
  희토류 자석 채용에 의해 강력한 토르크를 발생하며, 주위 온도 변화 및   운전에 의한 발열에 대해서도 신뢰성이 향상.
6 컴팩트·설치 방향 자유
  컴팩트 설계로 기계 부착이 용이하고, 설치 방향도 세로·가로를 불문하   고 자유롭습니다.


Model
No.		 Static
Torque
(ft-lbs)		 max
RPM
 Bore
(inch)		 Keyway Wgt
(lbs)		 PIC PDF DXF
PET-1.2 0.000014 1800 6mm Set screw 0.66

picture icon

Download PDF
PET-2.5 0.000036 1800 6mm Set screw 1.25

picture icon

Download PDF
PET-5 0.000036 1800 8mm 3x9.4mm 1.85

picture icon

Download PDF
PET-10 0.00001 1800 15mm 5x17.3mm 3.52

picture icon

Download PDF



모델

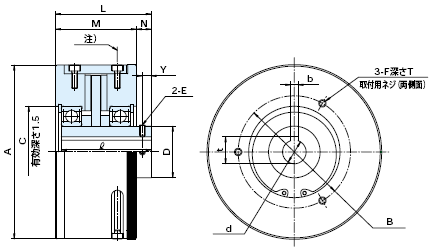

●PET형 와전류 토르크 리미터 사양·치수


형 번                               PET

1.2
(수주생산품)

2.5
(수주생산품)

5
(수주생산품)

10
(수주생산품)

토르크 게인 조정 범위 (mN·m·min/r)

0.02～0.07

0.05~0.22

0.05~0.45

0.15~1.0

최고 슬립 회전수 (r/min)

1800

1800

1800

1800

허용 슬립공율 (W)

9

9

10

14

관성
J×10-(4 kg·m2)

바디측

0.7

2.05

4.08

11.43

샤프트측

0.078

0.22

0.35

1.05

홀 치수 dH7×�

6×35

6×36.2

8×39.6

15×51.5

키 사양 bJs9×t+0.1





3×9.4

5×17.3

질량 (g)

300

500

760

1450

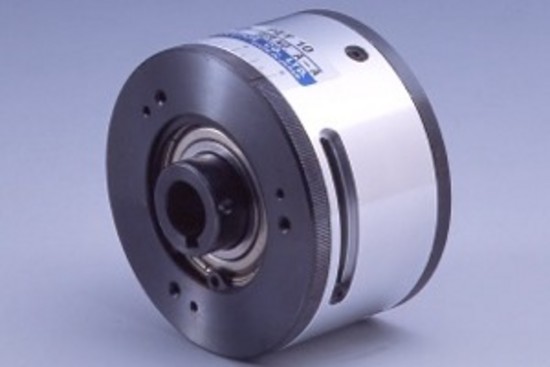

●PET：파마 에디 토르크 리미터［표준형］

PET시리즈 제품 자료(PDF파일)

* 성능

1. 성능표

동작특성 (PET 시리즈 : 1.2, 2.5, 5, 10)

형 번

토르크게인(※)
조정범위
 [mN・m・min/r]

허용회전수
(r/min)

허용슬립공율
(W)

PET1.2

0.02~0.07

1800

9

PET2.5

0.05~0.22



9

PET5

0.05~0.45



10

PET10

0.15~1.0



14

(※) 토르크 게인：회전수에 대한 토르크의 변화율(토르크/회전수)

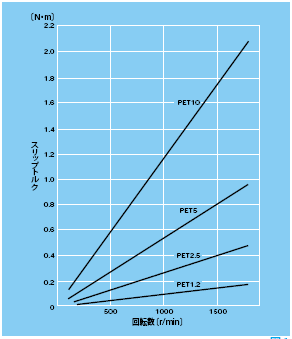

2. 회전수-토르크 특성

아래그림은, 각 사이즈에 대한 회전수-토르크 특성을 나타냅니다.(최대치)




* 사용상의 주의

취급상 주의

본체 : 파마에디 커랜트 토르크 리미트는, 일정한 간격을 가지고 자기적으로 연결하는 구조가 되어 있어, 연질의          재료를 많이 사용하고 있습니다. 이렇기 때문에, 두드리거나, 떨어뜨리거나 또는 무리인 힘을 가하거나,          충격으로 인해 변형이 생길 수 있고, 회전부에 접촉해서 회전 불량을 발생하므로 취급에 주의해 주십시오
         축 이음새에 이물질이 들어가지 않도록 해 주십시오. 특히 자석에 달라붙는 철등의 자성재료는 주의해 주          십시오.

축 : 축을 손상시키지 않도록, 진동·충격을 주지 마십시오

취부상 주의

축 : 무리인 힘이나 충격을 주지 마십시오. 축과 풀리의 하메아이는, JIS B  0401H7/h7로 해 주십시오.

결합 취부 : 축을 서로 연결할 경우, 플랙시블 커플링을 사용해, 2축의 동심도 및 직각도에 주의해 주세요.

나사류 : 본체 부착 볼트는, 진동으로 느슨해지지 않도록 확실히 해 주세요. 또, 본체의 내부 고정용 볼트는 절대             로 풀어지지 않게 해 주세요. 토르크 조정 볼트는, 조정 후는 확실히 잡아 주세요

사용상 주의

환경 : 먼지·티끌이 많은 장소에서의 사용은 피해 주세요.

온도 상승(발열)에 대해 : 파마 에디 토르크 리미트는, 내부의 도전체 디스크에 와전류가 발생하는 것(와전류손     해)에 의해 제동력을 발생합니다. 이 때문에, 토르크 발생시에는 반드시 도전체 디스크는 줄열에 의해 온도     상승을 합니다.온도 상승으로 인해 디스크 자체의 전기 저항이 증가해, 와전류가 적어지면 토르크가 감소하기     때문에, 사용시 주의가 필요하게 됩니다.

허용 슬립공율 : 상기와 같이 사용하면 발열하기 때문에, P.49의 식보다 각 사용 조건마다 슬립공율을 계산해,     성능표중의 허용 슬립공율 이하인 것을 확인해 주세요.



* 용도예

●인쇄기계： 이송 롤의 운전
●포장 충전기： 컨베이어의 운전
●측정기： 검출 헤드의 운전
●캡핑 머신： 반송축의 구동
