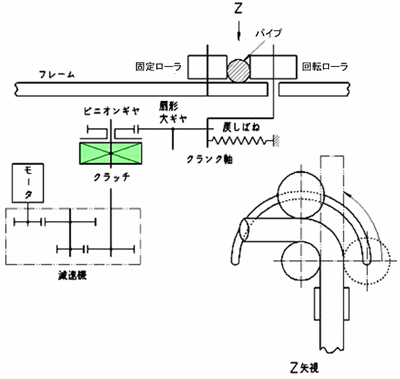

［사용예：파이프 벤더］

클러치의 기본적인 사용법으로, 원동기는 회전시킨 채로 필요에 따라서 동력을 전달하거나 잘라버리거나 하는 것입니다.수동송와 자동송의 전환이나, 동력원이 2 계통 있는 경우의 절연용으로도 사용됩니다.
또, 복수의 클러치를 사용하는 것으로, 1개의 동력으로 다수의 부하를 독립해 제어할 수가 있습니다.

전달·차단 용도 적응 기종

건식단판
전자 클러치

전자 트스
클러치

건식 다판
전자 클러치

습식 다판
전자 클러치

기계·유압·
공기압 클러치

APPLICATION(예)

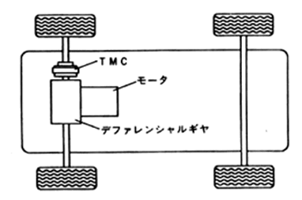

기계명：상을 차리는 일차

기구도

완성시켜의 맛있음을 제공하는 상을 차리는 일차에도 클러치가 사용되고 있습니다.클러치의 사용에 의해, 무거운 상을 차리는 일차도 용이하게 움직일 수가 있습니다.일손부족의 병원등의 시설에서는, 많이 활용되고 있습니다.

TM형 전자 클러치 1개가 사용되고 있습니다.
통상은 배터리로 모터를 구동시켜, 클러치가 연결 상태때에 자주 합니다.상을 차리는 일 이동중에 배터리의 충전 조각이 생겼을 때에는, 클러치가 개방되어 차축이 뉴트럴 상태가 되어, 상을 차리는 일차는 인력으로 움직일 수가 있게 됩니다.

사용 제품：TMC　1.2 , 5

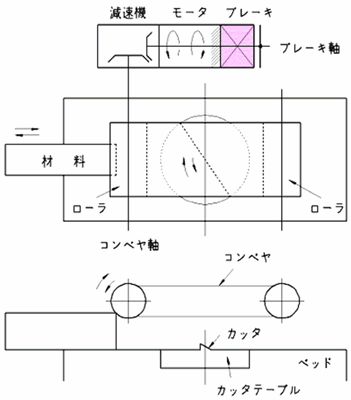

［사용예：목공 기계］

브레이크의 기본적인 사용법으로, 기계의 타성 회전을 빨리 멈추거나 기동·정지를 반복해 실시하는 경우에 사용됩니다.
무여자 작동형에서는, 전기 계통의 고장이나 비상시에 자동적으로 기계를 급정지해, 안전 브레이크로서 일합니다.

제동 용도 적응 기종

무여자 작동
브레이크

건식단판
전자 브레이크

건식 다판
전자 브레이크

습식 다판
전자 브레이크

APPLICATION(예)

기계명：전동 골프 카트

기구도

골프는 국민적 스포츠가 되고 있어 골프장도 많고 와, 거기서 일하는 캐디씨의 수도 많아졌습니다.넓은 골프장을 이동하는 캐디씨의 일은, 상당한 중노동입니다.거기서, 이 노력을 경감하기 위해(때문에), 골프장에서는 전동의 골프 카트가 활약하고 있습니다.
이 골프 카트에 전자 브레이크가 채용되어 캐디씨의 노력 경감과 안전이 유지되고 있습니다.

무여자 작동 전자 브레이크 2개가 사용되고 있습니다.
구동륜인 좌우의 전륜 각각 변속 모터와 전자 브레이크를 붙여 모터의 회전수를 컨트롤 해 속도 제어를 실시하고 있습니다.정지시나 제동시에 전원을 끄면, 무여자 작동 브레이크가 작동합니다.

사용 제품：SNB 2.5

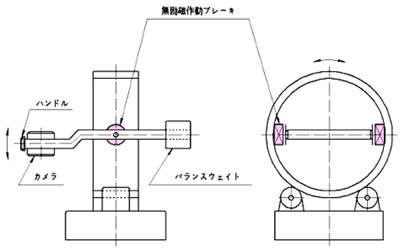

［사용예：의료 기계］

［사용예：낙하 방지용 브레이크］

보관 유지 용도 적응 기종

무여자 작동
브레이크

건식단판
전자 브레이크

건식 다판
전자 브레이크

습식 다판
전자 브레이크

APPLICATION(예)

기계명：산업용 로보트

기구도

제조 공장에서는, 성인화, 무인화에 의해 생산성을 높이기 위해서 여러가지 로봇이 활약하고 있습니다.인간의 대신이 되는 로봇의 기능에는, 정밀한 동작 뿐만이 아니라, 안전성, 에너지 절약화도 요구되고 있습니다.이 요구되는 정밀함과 안전성, 에너지 절약화가 무여자 작동형 브레이크의 사용으로 가능해졌습니다.

다관절로봇의 선회와 관절부 암의 상하 방향의 이동에 브레이크 써보모터를 사용하고 있습니다.기동, 제동시는 브레이크를 해제해, AC써보모터로 동작, 정지시켜, 보관 유지는 AC써보모터를 OFF로 해 무여자 작동 브레이크로 실시합니다.
통상, 무여자 작동 브레이크는 보관 유지용으로서 사용됩니다만, 정전시나 비상시의 경우에는 비상 제동용으로서 사용됩니다.이 브레이크를 이용하는 것으로, 충돌이나 낙하등의 사고 방지에도 도움이 되고 있습니다.

사용 제품：RNB 5K

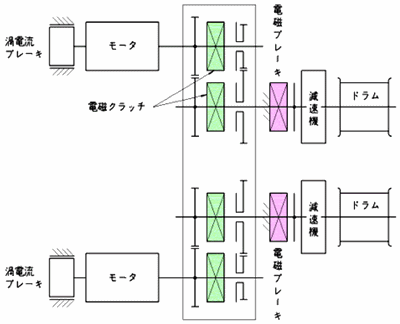

［사용예：크레인］

복수의 클러치를 톱니바퀴나 벨트·풀리등 , 다른 기계요소와 편성해 임의의 클러치를 동작시키는 것에 의해서, 회전중에 단계 변속을 실시할 수 있습니다.

보관 유지 용도 적응 기종

무여자 작동
브레이크

건식단판전자 클러치·브레이크

건식 다판
전자 클러치·브레이크

습식 다판
전자 클러치·브레이크

APPLICATION(예)

기계명：융단 편물 기계

기구도

최근의 일본 가옥도 플로어링의 방이 증가해 오고, 일반 가정에서도 융단의 수요가 증가하고 있습니다. 미국·유럽에서는, 가정 이외에도 오피스나 공항등의 도처에서 융단이 사용되고 있습니다.또, 융단을 까는 일에 의해 쿠션의 역할도 완수해, 해외의 생활에는 없으면 안 되는 쓸모 있게 되고 있습니다.이 융단을 짜는 기계에 전자 클러치를 사용해, 여러가지 모양을 짜 내고 있습니다.

전자 클러치 2개를 고속용과 저속용의 1 세트로서 짜는 융단의 크기에도 의가, 1대의 기계에 수백 세트의 클러치·모듈을 사용합니다.
융단용의 실이 보빈에 감겨지고 있어 실은 이 모듈을 통하고 바늘에 보내집니다. 고속용과 저속용의 2개의 클러치의 변환에 의해서 실의 전송 속도가 바뀌는 일로, 융단의 모족의 길이가 바뀌어, 모양이 짜여집니다.

사용 제품：MSC 1.2

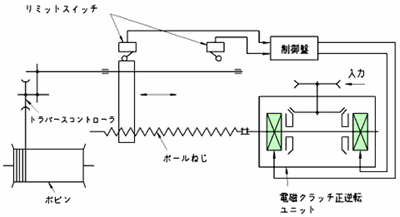

［사용예：코일기］

변속과 같게, 클러치와 톱니바퀴나 벨트·풀리등을 편성해 클러치를 교대로 동작시키는 것으로, 원동기는 한방향의 회전인 채, 부하를 정·역전 혹은 직선 운동에서는 왕복 작업을 시킬 수 있습니다.

정역전 용도 적응 기종

건식단판
전자 클러치

건식 다판
전자 클러치

습식 다판
전자 클러치

기계·유압·
공기압 클러치

APPLICATION(예)

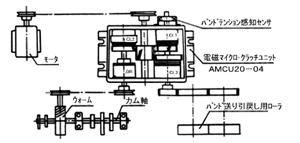

기계명：곤포기

기구도

곤포기는, 물건의 수송·보관 등에 맞고, 가치 및 상태를 보호하는 역할을 가져, 모든 물건의 출하시에 빠뜨릴 수 없습니다.
이 곤포기의 밴드의 합계 가감을 확실히 조정하는데, 클러치와 브레이크는 빠뜨릴 수 없습니다.

전자 마이크로 클러치 3개와 브레이크 1개가 사용되고 있습니다.

클러치 1 ： 밴드의 송를 실시한다.
클러치 2 ： 캠축을 회전시켜, 밴드단 그립, 히터 삽입, 실링 테이프의 뒤 퇴, 및 밴드의 컷을 실시한다.
클러치 3 ： 텐션 감지 센서와 연동하고, 클러치를 역전시켜, 미리 세트 된 긴축력으로 밴드의 당겨 반환을 실시한다.
브레이크  ： 타이밍을 취하면서, 캠축 의 정지를 실시한다.

사용 제품：AMC 40 , AMB 40

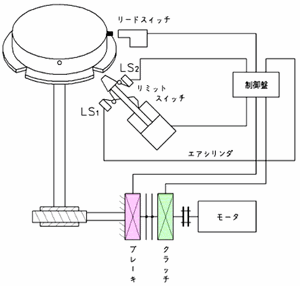

［사용예：인덱스 테이블］

클러치와 브레이크를 사용해, 일정한 양을 보낸 후, 위치 검출을 해 브레이크로 정지 정도를 내는 것입니다.
고속 클러치와 저속 클러치의 2대를 사용해, 저속에 전환다음에 브레이크를 걸면, 보다 정지 정도를 향상시킬 수 있습니다.
상, 회전운동의 위치 결정을 분할이라고 합니다.

위치 결정·분할 용도 적응 기종

건식단판
전자 클러치·브레이크

전자 투 스크래치

STC형 클러치

APPLICATION(예)

기계명：자동 날인기

기구도

자동 날인기는, 상품권의 발행이나 검사 합격표, 접수인, 회사명, 품명등의 밀기표작업에 대하고, OA나 FA등의 용도로서 모든 장소에서 사용되고 있습니다.
날인기에는, 소형, 고토르크, 정위치 정지의 기능을 가진 클러치가 필요하게 되어 이 모든 기능을 가진 스텝 클러치가 사용되고 있습니다.

STC형 스텝 클러치 2개가 사용되고 있습니다.
자동 날인기에는 드럼이 내장되고 있어 그 드럼상에 날인 플레이트와 고무 활자 플레이트가 장착되고 있습니다. 이 드럼 축으로 장착된 허브 입력을 위한 클러치인 STC30형이, 체인에 의해서 구동 모터와 연동해 간헐 동작을 반복해, 정위치 기동, 정지를 컨트롤 합니다.또, 피날인물인 종이의 송를 제어하는 부분에도, 다른 STC30형이 사용되고 있습니다.

사용 제품：STC 30 HR1, HR2

［사용예：합판 기계］

［사용예：자동 포장기의 시트 커터］

고빈도 운전 용도 적응 기종

건식단판전자 클러치·브레이크

APPLICATION(예)

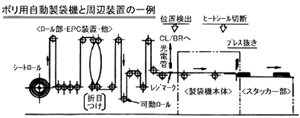

기계명：폴리 제대기

기구도

슈퍼나 백화점등에서 산 물건을 넣는 폴리에틸렌 자루를 만드는 폴리 제대기에도, 클러치·브레이크 유닛이 사용되고 있습니다.1분간에 150봉에서 200봉을 만드는 능력이 있어, 고속 응답성, 고위치정도, 내구성이 뛰어난 MP형의 클러치 브레이크 유닛이 사용되고 있습니다.

폴리에틸렌 자루의 시트, 보내 롤의 구동 부분에 MP120형 클러치·브레이크 유닛을 사용해, 정확하고 고속으로 정위치송를 하고 있습니다.클러치를 개입시켜 모터가 롤을 회전시켜, 시트를 보냅니다.광전관이 소정의 위치에서 시트에 인쇄된 마크를 검출하면, 전자 클러치가 OFF가 되어, 전자 브레이크가 ON가 되어 시트는 소정의 위치에 정지해, 커터가 시트를 절단 해 제품이 됩니다.

사용 제품：MP 120

［사용예：재단기］

단압기계등으로 형태 맞댐이나 보내 기구의 위치 맞춤을 할 때에, 클러치와 브레이크를 교대로 작동시켜, 단속적으로 미세한 송를 실시할 수 있습니다.

정치수 보내·정위치 정지 용도 적응 기종

무여자 작동 브레이크

건식단판전자 클러치·브레이크

APPLICATION(예)

기계명：지 재단기

기구도

종이 재단기는, 큰 백지를 전문적으로 절단 하는 경우와 인쇄된 용지, 예를 들면 책, 카탈로그, 캘린더, 지폐, 전표등을 소정의 크기에 절단 하는 경우가 있습니다.
종이를 소정의 치수로 종이를 재단함 하는데 재단기상의 종이의 위치를 정확하게 설정하지 않으면 안됩니다.이 정도치설정 시에 받침대를 치수동 시킵니다만, 브레이크의 기능에 의해 정확한 위치를 얻을 수 있습니다.

종이를 거듭한 상태로, 결정할 수 있던 치수가 되도록(듯이), 백 게이지로 위치 결정 해, 유압 구동된 종이 누름으로 위로부터 고정하고, 한꺼번에 나이프라고 칭해지는 칼날로 거듭해 자릅니다.백 게이지는 AC써보모터와 볼 나사로 구동되어 RNB형 브레이크로 보관 유지됩니다.

사용 제품：RNB 1.6

［사용예：정량 통조림 장치］

기동·정지시에, 물건이 넘어져나 재료의 파손을 막기 위해, 클러치·브레이크의 토르크를 제어하고, 부하에 쇼크를 주지 않게 스무스한 가속·감속을 실시하는 것입니다.

정치수 보내·정위치 정지 용도 적응 기종

공극 클러치·브레이크

APPLICATION(예)

기계명：코일기

기구도

자력을 이용한 전기 제품은, 우리의 신변에서도 수한정이 없습니다.자력을 발생시키기 위해서 필요한 코일 제조의 코일기에는, 고빈도에 대응할 수 있는 안정도가 높은 히스테리시스 클러치가 사용되고 있습니다.

전자 히스테리시스 클러치 1개가 사용되고 있습니다.
고속용 모터는 직접, 저속용 모터는 클러치를 개입시켜 감아 보빈을 회전시킵니다.클러치가 OFF 상태로 고속 모터에 의해서, 일정한 권수를 감습니다.생산성을 높이기 위해서 고속 권취를 실시합니다만, 급정지에 의한 선조각이나 권자포자기해를 히스테리시스 클러치로 완충 연결해 막고 있습니다.

사용 제품：HC 1.2

［사용예：공작기계·테이블 전송장치］

재료를 문다든가 , 워크의 너무 보내고 부딪치는 등의 overload가 부하에 걸렸을 경우, 기계의 파손이나 인신 재해를 방지하기 위해(때문에), 클러치를 슬립 시키거나 차단하거나 하는 것입니다.전용의 토르크 리미터나 전자 클러치등에서는, 토르크가 안정된 파우다식 사용됩니다.

과부하 방지 용도 적응 기종

토르크 리미터(수주 생산)

공극 클러치·브레이크

APPLICATION(예)

기계명：方잊갹캠Н据賻娑솨

기구도

청량 음료수나 세제, 화장품의 용기의 뚜껑에는, 수지 추진기 캡이 붙어 있습니다. 이 캡을 사용한 용기를 대량생산 하기 위해서 로터리 캡핑 머신을 사용해 캡 합계를 하고 있습니다.
이 기계의 캡 합계의 부분에 파마 히스테리 토르크 리미터를 사용해, 캡의 과잉긴축 을 방지하기 위한 컨트롤이 큰폭으로 개선되었습니다.

캡 합계를 실시하는 부분(지퍼 홀더)이 원주상에 수십개 줄서 있어 이 부분(캐파헷드에 PHT가 짜넣어지고 있다)이 공전하면서 지퍼 홀더 부분이 자전 및 승강해, 캡 합계를 실시합니다.이 때, 합계 토르크가 중요해져, 과잉긴축 와 캡이 파손하거나 손으로 열리지 않게 되어, 반대로 합계 토르크가 약하면 가운데의 물건이 새거나 해 품질상의 문제가 됩니다.이 합계 토르크의 컨트롤을 PHT형 클러치가 용이하게 했습니다.

사용 제품：PHT 20

장력 제어 용도 적응 기종

공극 클러치·브레이크

장력 제어 기기

APPLICATION(예)

기계명：래미네이트 장치

기구도

평소, 우리가 너무 볼리가 없는 패킹재·라벨 씰등의 가공을 실시하는래미네이트 장치에도 클러치가 사용되고 있습니다.
래미네이트 장치는, 다종 다양한 소재를 점착 테이프와 붙여 맞추는 경우의 사행을 막기 위해서, 테이프에 적당한 장력을 줄 필요가 있습니다. 이 장력을 컨트롤 하는데 PHT형이 사용되고 있습니다.또, PHT형은 전원을 필요로 하지 않기 위해(때문에) 취급이 용이합니다.

소재와 점착 테이프의 각각의 원반축으로 PHT형 파마 히스테리 토르크 콘트롤러가 장착되고 있습니다.
소정의 토르크로 설정된 PHT형에 의해, 소재와 점착 테이프를 배웅할 때에 각각의 축으로 브레이크가 걸려, 일정한 텐션이 유지되어 테이프가 보내질 방향 정도가 높아져, 정도가 좋은래미네이트 가공을 할 수 있습니다.

사용 제품：PHT 1.2D
