Home > 파우더 클러치.브레이크 > 오쿠라 > AM-E시리즈

마이크로 전자 클러치·브레이크

토르크 범위：0.25~2N·m

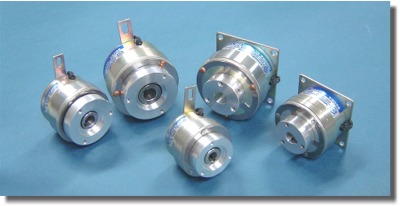

AM시리즈/화상

1 환경 대응
  RoHs 규제의 유해 6가지 물질과 PVC를 배제했습니다.
2 에너지 절약
  코일 용량의 저감으로 에너지 절약화를 실현했습니다.
3 새로운 설계로 원가절감 타입
  원가절감을 실현하기 위해서, 기본 구조를 바꾸었습니다.
4 경량화
  자기회로를 최적화해 필요업슨 기능을 빼서, 경량화 했습니다.
5 동일 성능을 확보
  지금까지 AMC, AMB와 동일 성능을 확보했습니다.

●AMC-E 마이크로 전자 클러치		●AMB-E 마이크로 전자 브레이크
	2.5형 5형 10형 20형		2.5형 5형 10형 20형

사양·치수

형번		AMC-E 시리즈				AMB-E 시리즈
형번		2.5	5	10	20	2.5	5	10	20
정마찰 토르크 〔N·m〕		0.25	0.5	1.0	2.0	0.25	0.5	1.0	2.0
관성 J×10-4[kg.m2]	로터측	0.041	0.069	0.160	0.269	0.035	0.055	0.103	0.193
관성 J×10-4[kg.m2]	아마츄어측	0.040	0.060	0.128	0.260	0.035	0.055	0.103	0.193
아마추어 허브 적합 베어링		696ZZ	696ZZ	608ZZ	6000ZZ
중량[g]		120	150	275	370	105	140	225	290

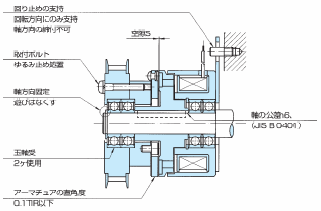

설치상의 주의

AMC형·AMB형에 의한,정역전 및 정지에 사용한 예.

모델 사이즈 표기법

●AMC：마이크로 전자 클러치
●AMB：마이크로 전자 브레이크

성능(성능표,동작특성)

형번	정마찰 토르크[N.m]	전압[DC-V]	전류 [A]	저항 [Ω]	용량 [W]	시정 수[ms]	아마츄어 흡수시간 [ms]	토르크 상승시간 [ms]	아마츄어 개방시간 [ms]
AMC 2.5E	0.25	24	0.12	203.5	2.8	9	7	12	10
AMB 2.5E	0.25	24	0.12	203.5	2.8	10	8	15	6
AMC 5E	0.5	24	0.16	152	3.8	18	9	20	11
AMB 5E	0.5	24	0.16	152	3.8	16	9	23	8
AMC 10E	1	24	0.24	100	5.7	22	11	28	18
AMB 10E	1	24	0.24	100	5.7	21	13	25	9
AMC 20E	2	24	0.24	98.7	5.8	31	10	32	48
AMB 20E	2	24	0.24	98.7	5.8	23	11	32	21

공사량

형번 AMC-E,AMB-E	조정까지 최대공극[mm]	조정까지 총공사량[J]	사용한계까지 총공사량[J]	허용회전수 [r/min]
2.5	0.4	2.4x10⁶	7.2x10⁶	3600
5	0.5	4.8x10⁶	1.4x10⁷
10	0.8	1.1x10⁷	3.3x10⁷
20	1	2.0x10⁷	6.0x10⁷

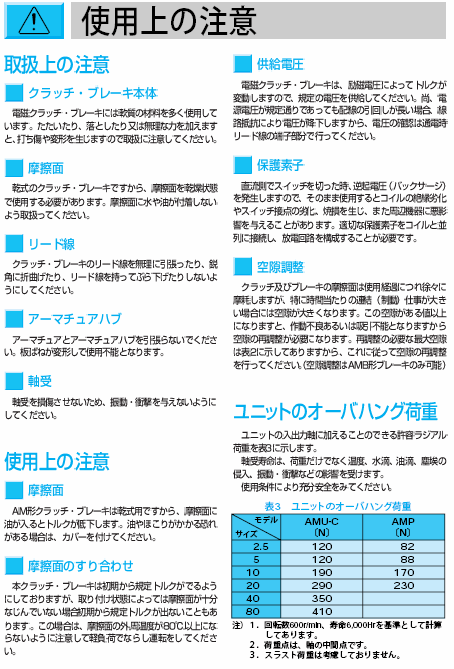

사용상의 주의

취급상 주의

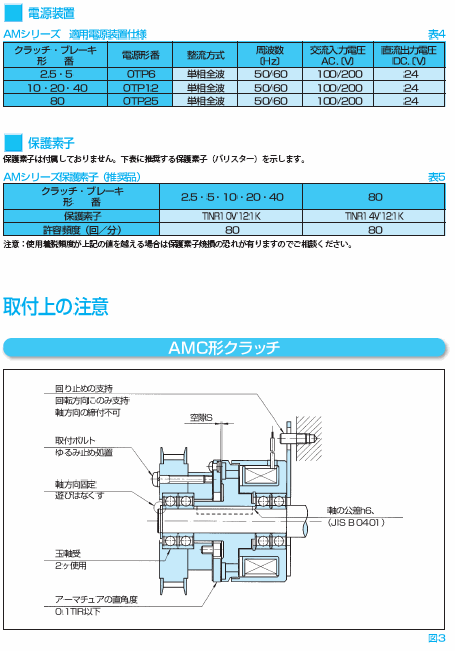

전원

용도예

●복사기 ： 급지 롤의 구동, 광원의 이송
●곤포기 ： 급속롤의 구동
●분포기 ： 지재의 피칭이송
●자동 발권기 ： 발권의 선택 구동
●계량 포장기 ： 필름의 이송
