ZHY 시리즈

 사 양

ZHY

    토르크：1~10(N·m)
    자연 냉각식 돌출축타입

    ·기계적 접촉이 없어 장 수명입니다.
    ·전류에 비례한 전달 토르크를 얻을 수 있습니다.
    ·안정된 동작과 정확한 반복성이 있습니다.
    ·전달 효율은 물론100%입니다.

(정격 전압DC24V)

형명

정격
토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgm2)

허용
회전 속도
(r/min)

질량
(kg)

전류
(A)

전력
(W)

　ZHY-10A

1

1.0

24

6.00×10-4

3000

4

　ZHY-20A

2

1.25

30

1.78×10-3

3000

8.5

　ZHY-40A

4

1.58

38

3.75×10-3

3000

10.5

　ZHY-60A

6

2.2

53

7.00×10-3

1800

15

　ZHY-100A2

10

2.0

48

1.13×10-2

1800

19

(주)공전 토르크는 정격 토르크의 5%이하 입니다.

 특 성

 ■ 표준 토르크 특성(대표예)

ZHY-10A,ZHY-20A 표준 토르크 특성

ZHY-40A,ZHY-60A,ZHY-100A2 표준 토르크 특성

 ■ 허용 연속 슬립공율 특성

ZHY-10A,ZHY-20A,ZHY-40A,ZHY-60A,ZHY-100A2 허용 연속 슬립공율



 설 치 예

ZHY-10A,ZHY-20A,ZHY-40A,ZHY-60A,ZHY-100A2 설치예

1.고정자의 체결부를 부착판에는 끼워넣어 고정해 주세요.

2.브레이크축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서 주세요.

外形?

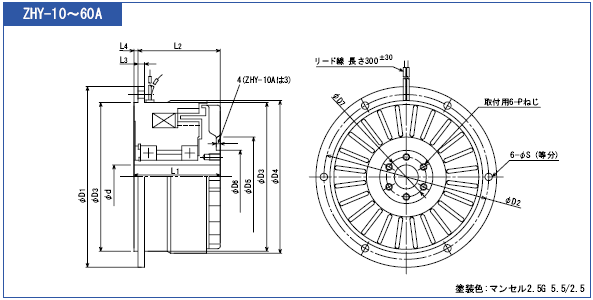

ZHY-10A,ZHY-20A,ZHY-40A,ZHY-60A 외형도

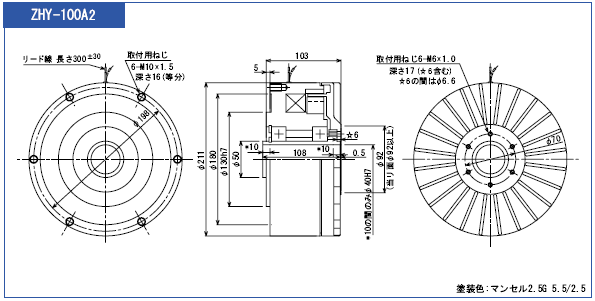

ZHY-100A2 외형도

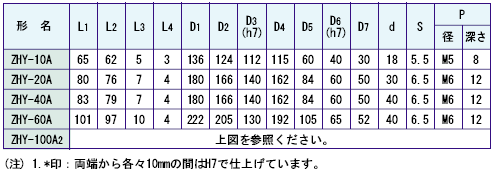

ZHY-10A,ZHY-20A,ZHY-40A,ZHY-60A,ZHY-100A2 외형치수
