ZHA 시리즈

 사 양

ZHA

    토르크:1~6(N·m)
    자연 냉각식 관통축타입

    ·기계적 접촉이 없어 장수명입니다.
    ·전류에 비례한 전달 토르크를 얻을 수 있습니다.
    ·안정된 동작과 정확한 반복성이 있습니다.
    ·전달 효율은 물론100%입니다.

(정격 전압DC24V)

형명

정격
토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgm2)

허용
회전 속도
(r/min)

질량
(kg)

전류
(A)

전력
(W)

제1회전자측

제2회전자측

 ZHA-10A

1

1.0

24

3.25×10-3

6.25×10-4

3000

3.5

 ZHA-20A

2

1.21

29

6.75×10-3

1.58×10-3

3000

6.5

 ZHA-40A

4

1.62

39

1.53×10-2

4.00×10-3

3000

11

 ZHA-60A

6

2.1

50

4.00×10-2

8.50×10-3

3000

16.5

(주)공전 토르크는, 정격 토르크의 5%이하 입니다.

 특 성

 ■ 표준 토르크 특성(대표예)

ZHA-10A,ZHA-20A 표준 토르크 특성

ZHA-40A,ZHA-40A 표준 토르크 특성

 ■ 허용 연속 슬립공율 특성

ZHA-10A,ZHA-20A,ZHA-40A,ZHA-60A 허용 연속 슬립공율

(주)슬립 효율 특성은 제2회전자로의 회전 속도로 합니다.



 설 치 예

ZHA-10A,ZHA-20A,ZHA-40A,ZHA-60A 설치예

1.제1회전자의 연결은 구멍에 축을 삽입해, 볼트로 고정해 주세요.

2.홀더는 클러치의 베어링에 무리가 걸리지 않게 고정할 필요가 있습니다. 그러기 위해서는 홀더의 외경 보다 0.5mm정도 틈새를 마련해 보관 유지하도록 해 주세요. 그러나, 기계 등에 진동이 있는 곳의 틈새에 의해 소리가 발생하는 일이 있기 때문에 이 경우는 극력 틈새를 작게 하지만 탄성체를 가볍게 삽입하는 등의 대책을 해 주세요.

3.제1회전자를 입력측으로 하면, 출력측이 되는 제2회전자측의 과도 특성이(관성 모멘트가 작기 때문에)빨리 됩니다.

4.부하축과 직결 사용에서는 반드시 탄성 커플링을 사용해, 이 때의 동심도, 직각도는 사용하는 탄성 커플링의 허용치 이내로서 주세요.

外形?

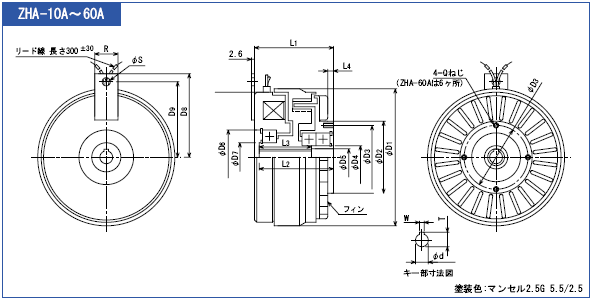

ZHA-10A,ZHA-20A,ZHA-40A,ZHA-60A 외형도

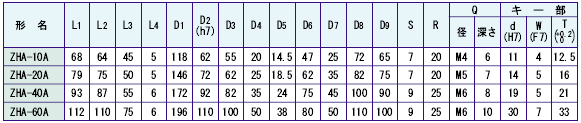

ZHA-10A,ZHA-20A,ZHA-40A,ZHA-60A 외형치수
