ZKB-BN(1) 시리즈

 사 양

ZKB-BN(1)

    토르크:100~400(N·m)
    자연 냉각/강제 공랭식 돌출축타입

    ·5r/min보다 사용 가능해집니다.

    ·에어 갭에 공기를 내뿜는 것으로 열용량을 크게 취할 수 있습니다

(정격 전압DC24V)

형명

정격
토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgm2)

*강제 공냉 허용
슬립공율

허용
회전
속도
(r/min)

질량
(kg)

파우다
질량
(g)

전류
(A)

전력
(W)

완화
시간
(S)

풍압
(Pa)

풍량
(m3/min)

공율
(W)

입력측

출력측

ZKB-10BN

100

2.40

57.6

0.25

3.50×10-2

2.50×10-2

6×104

1.1

1100

1800

37

140

ZKB-20BN

200

2.70

64.8

0.37

9.15×10-2

6.89×10-2

5×104

1.6

1900

1800

59

225

ZKB-40BN

400

3.50

84.0

0.40

2.40×10-1

2.20×10-1

2×105

2.0

2800

1800

108

370

 특 성

■표준 토르크 특성(대표예)

■허용 연속 슬립공율 특성(자연 냉각시)

ZKB-BN(1) 표준 토르크 특성

ZKB-BN(1) 허용 연속 슬립공율 특성(자연 냉각시)



 설 치 예

ZKB-BN(1) 설치예

1.브라켓의 체결부를 부착판에는 끼워 넣어 고정해 주세요.

2.클러치축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서 주세요.

3.풀리등을 설치할 때는 허용축하중의 범위로서 주세요.

4.부착판은 양측으로 설치하도록 해 주세요.



外形?

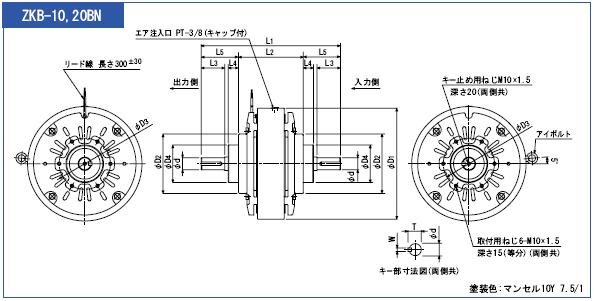

ZKB-10BN,ZKB-20BN 외형도

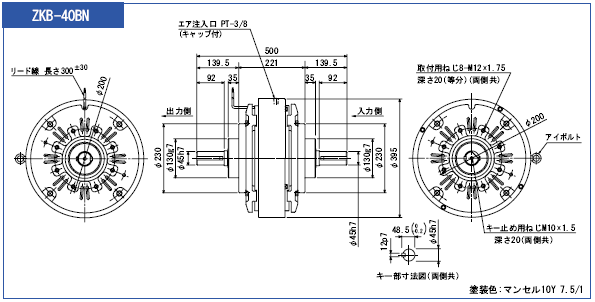

ZKB-40BN 외형도

형  식

L1

L2

L3

L4

L5

D1

D2

D3

D4(g7)

키(KEY)

d(h7)

W(p7)

T(0-0.2)

ZKB-10BN

360

160

100

65

28

278

160

140

100

30

7

33

ZKB-20BN

408

190

109

69

30

327

174

150

110

35

10

38.5

ZKB-40BN

500

221

139.5

92

35

395

230

200

130

45

12

48.5
