Home > 파우더 클러치.브레이크 > 클러치

사양

ZKB-B-909

토르크：12~200(N·m)
내압 방폭형 자연 냉각식 돌출축타입

·ZKB-B를 기본 구조로 방폭 구조로 한 것입니다.

(정격 전압DC24V)

형명	정격 토르크 (N·m)	코일(75℃)			출력측 관성 모멘트J (kgm²)	허용 회전 속도 (r/min)	질량 (kg)	파우다 질량 (g)
형명	정격 토르크 (N·m)	전류 (A)	전력 (W)	완화시간 (S)	출력측 관성 모멘트J (kgm²)	허용 회전 속도 (r/min)	질량 (kg)	파우다 질량 (g)
ZKB-1.2B4-909	12	1.4	34	0.10	4.50×10^-4	1800	17.5	20
ZKB-5B4-909	50	2.8	67	0.11	5.25×10^-3	1800	30	55
ZKB-10B2-909	100	3.6	86	0.21	1.85×10^-2	1800	70	105
ZKB-20B2-909	200	3.8	91	0.30	5.75×10^-2	1800	105	160

(주)공전 토르크는, 정격 토르크의2%이하입니다.

특성

■표준 토르크 특성(대표예)

ZKB-5B4-909,ZKB-1.2B4-909 표준 토르크 특성

ZKB-20B2-909,ZKB-10B2-909 표준 토르크 특성

■허용 연속 슬립공율 특성

ZKB-B-909 시리즈 허용 연속 슬립공율 특성

설 치 예

ZKB-B-909 시리즈 설치예

1.브라켓의 체결부를 부착판에는 끼워 넣어 고정해 주세요.
2.클러치축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서 주세요.
3.풀리등을 설치할 때는 허용축 하중의 범위내에서 해 주세요.
4.양측으로 부착판을 설치하도록 해 주세요.
5.설치를 반드시 해 주세요.

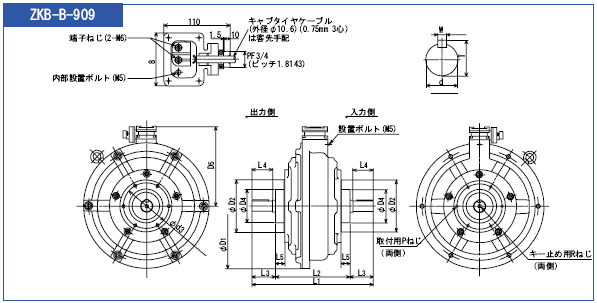

ZKB-B-909 시리즈 외형도

형 명	L1	L2	L3	L4	L5	D1	D2	D3	D4(g7)	D5	P
형 명	L1	L2	L3	L4	L5	D1	D2	D3	D4(g7)	D5						d	W	T
ZKB-1.2B4-90	192	108	42	29	8	220	104	64	42	163	M6	6*2	12	M4	8	15	5	17
ZKB-5B4-909	294	140	77	55	16	276	120	100	74	196	M8	6*2	12	M6	12	25	7	28
ZKB-10B2-909	360	160	100	65	28	366	158	140	100	237	M10	6*2	15	M10	20	30	7	33
ZKB-20B2-909	408	190	109	69	30	415	172	150	110	262	M10	6*2	15	M10	20	35	10	38.5

적용 규격과 적용 폭발성 가스의 범위

1.적용 규격
JIS C 0903및 공장 전기 설비 방폭 지침(노동성 산업 안전 연구소 발행)에 의거해, 충분히 여유를 가지고 만족하도록 설계 제작하고 있습니다.

2.적용 폭발성 가스의 범위
내압 방폭 구조의 파우다클러치에는 내부에 폭발성 가스가 침입해 만일 폭발을 일으켰을 경우에 방폭성을 보증하는 것으로, 이러한 방폭성의 정도 한도의 기준을 정하기 위해서, 방폭 규격에서는 폭발성 물질을 발화점의 온도에 의해서표1과 같이 발화도 G1,G2,G3,G4,G5의 5단계로 분류해, 또, 발화 파급을 일으키 쉬운 값에 따라서, 폭발 등급을 표2와 같이 1,2,3급으로 분류하고 있습니다.
이것에 따라서 대표적 가스를 표3과 같이 분류되어 있습니다.
또, 파우다클러치 외면의 온도 상승을 표4와 같이 규정하고 있습니다.

방폭형 파우다클러치는 발화도 G1~G3 폭발 등급1급의 가스 증기에 의해 인화·폭발의 우려가 있는 제1종, 제2종 위험 장소에 사용할 수 있습니다.
표중의 회색 범위내는 방폭형 파우다클러치의 사용할 수 있는 범위를 나타냅니다.

표1　발화점의 분류

표2　폭발 등급의 분류

발화도 G1	발화점 450℃초과
발화도 G2	발화점 300℃초과 450℃이하
발화도 G3	발화점 200℃초과 300℃이하
발화도 G4	발화점 135℃초과 200℃이하
발화도 G5	발화점 100℃초과 135℃이하

폭발 등급 1	값 0.6mm초과
폭발 등급 2	값 0.4mm초과 0.6mm이하
폭발 등급 3	값 0.4mm이하

(주)다만, 좋아의 안길이25mm에 대해서 발화 파급을 일으킬 때의 최소치를 나타냅니다.

표3　폭발성 가스의 분류

표4　용기 외면의 온도 상승 한도(deg)

	G1	G2	G3	G4	G5
1	아세톤 에탄 초산 초산에틸 암모니아 벤젠 일산화탄소 메탄 메타놀 프로판 톨루엔	에탄올 초산 ISO 아밀 I-부탄올 부탄 무수 초산	가솔린 헥산	어셋 알데히드 에틸 에테르
2	석탄 가스	에틸렌 에틸렌 옥시드
3	수성가스 수소	아세틸렌			이산화탄소

발화도	G1	G2	G3	G4	G5
온도상승 한도	320	200	120	70	40
