ZKB-AN 시리즈

 사 양

ZKB-AN


    토르크：0.6~6(N·m)
    자연 냉각식 돌출축타입

    ·5r/min보다 사용 가능해집니다.

    ·코일 정지형

(정격 전압DC24V)

형명

정격 토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgm2)

허용
회전 속도
(r/min)

질량
(kg)

파우다
질량
(g)

전류
(A)

전력
(W)

완화시간
(S)

입력측

출력측

　ZKB-0.06AN

0.6

0.46

11.0

0.030

6.10×10-5

6.60×10-6

1800

1.8

3.5

　ZKB-0.3AN

3

0.53

12.7

0.080

3.00×10-4

8.00×10-5

1800

3.3

7.5

　ZKB-0.6AN

6

0.81

19.4

0.080

6.00×10-4

1.83×10-4

1800

4

10

(주)공전 토르크는, 정격 토르크에 대해,0.06AN이 4%, 0.3AN이 2%, 0.6AN이 1%이하입니다.

 특 성

■표준 토르크 특성(대표예)

ZKB-0.06AN 표준 토르크 특성

ZKB-0.6AN ZKB-0.3AN 표준 토르크 특성

■허용 연속 슬립공율 특성

ZKB-AN 허용 연속 슬립공율 특성



 설 치 예

ZKB-AN 설치예

1.브라켓의 체결부를 부착판에는 끼워 넣어 고정해 주세요.

2.클러치축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서 주세요.

3.풀리등을 설치할 때는 허용축하중의 범위로서 주세요

外形?

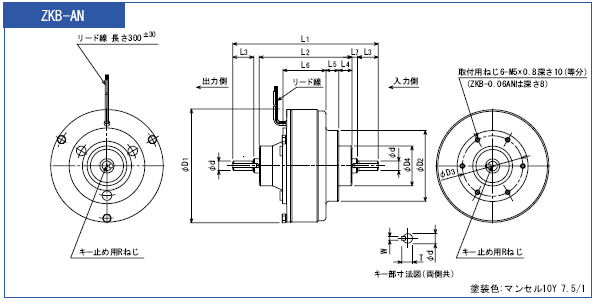

ZKB-AN 외형도

형  명

L1

L2

L3

L4

L5

L6

L7

D1

D2

D3

D4
(g7)

Q

R

키(key)

경

깊이

d(h7)

W(p7)

T

ZKB-0.06AN

132

65

41

22

15

9

16

88

70

55

33

－

－

－

8

3

9.1

ZKB-0.3AN

154

84

42

22

14

13.5

24.5

120

75

64

42

－

M3

6

10

4

11.5

ZKB-0.6AN

164

86

46

26

14

16

22

134

80

64

42

－

M4

8

12

4

13.5
