ZA-AN1 시리즈

 사 양

 분리시 주의사항

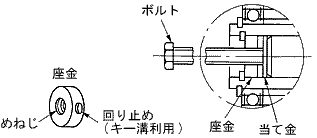

ZA-AN1 분리시 주의사항


 클러치 중천축의 도랑(φD9)를 이용해, 좌도와 같이 하면, 잭 작용으로, 클러치를 무리없이 제거할 수 있습니다.

(좌금등의 치수는, 샤프트부 치수를 참고해 결정해 주세요.)



ZA-AN1

정격 토르크:12~100(N·m)
자연 냉각식 관통축타입

·

외주를 회전시켜 열방산을 잘 해, 열용량을 크게 한 것입니다.

(정격 전압DC24V)

형명

정격 토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgm2)

허용
회전 속도
(r/min)

질량
(kg)

파우다
질량
(g)

전류
(A)

전력
(W)

완화시간
(S)

입력측

출력측

 ZA-1.2AN1

12

0.9

21.6

0.04

6.6×10-3

1.1×10-3

1800

4.5

25

 ZA-2.5AN1

25

1.1

26.4

0.06

1.2×10-2

2.4×10-3

1800

6.8

39

 ZA-5AN1

50

1.4

33.6

0.09

2.7×10-2

6.3×10-3

1800

11

60

 ZA-10AN1

100

2.0

48.0

0.14

8.0×10-2

1.6×10-2

1800

21

117

(주)공전 토르크는, 정격 토르크의 2%이하입니다

 특 성

■표준 토르크 특성(대표예)

ZA-2.5AN1,ZA-1.2AN1 표준 토르크 특성

ZA-10AN1,ZA-5AN1 표준 토르크 특성

■허용 연속 슬립공율 특성

ZA-AN1 허용 연속 슬립공율 특성



 설 치 예

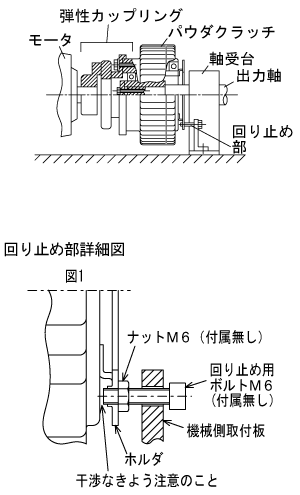

(1)축구동의 경우

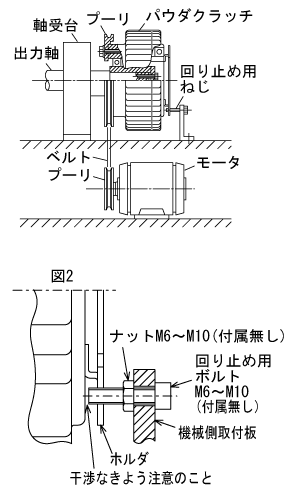

(2)벨트 구동의 경우

ZA-AN1 축구동의 경우 설치예

ZA-AN1 벨트구동의 경우 설치예

1)클러치는 홀더를 이용해, 무리한 힘이 걸리지 않게 아래와 같이 고정자를 회전방지용 볼트로 지지해 주세요.
완전 고정은 베어링등을 파손시키는 원인이 됩니다.
덧붙여 회전 벙자 볼트가 베어링부에 간섭하지 않게 충분히 주의해 주세요.
①홀더의M6 나사를 사용하는 경우(도1참조)
회전방지용 볼트(M6)를 기계측 부착판에 통해, 홀더의 M6나사부에 너트(M6)에 고정해 주세요.
회전방지용 볼트(M6)와 기계측 부착판에 틈새를 마련해 주세요.
②홀더의 노치 부분을 사용하는 경우(도2참조)
회전방지 볼트(M6~M10)를 기계측 부착판에 너트로 고정해, 회전방지 볼트(M6~M10)의 첨단을 홀더의 노치 부분에 삽입해 주세요.
2)입력측과 축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 탄성 커플링의 허용치 이내로서 주세요. 덧붙여 클러치에 삽입되는 축의 구석을 볼트로 고정할 때는, 클러치 내부의 베어링에 이상 하중이 없게, 탄성 커플링에서 thrust 반동이 있도록 해 주세요 .
3)풀리 구동하는 경우는 클러치 내부의 베어링에 무리한 하중이 없게 허용 하중 범위로서 주세요 .
4)외주가 회전하기 때문에 반드시 통풍성의 좋은 철망등에서 전체를 감싸 주세요 .



外形?

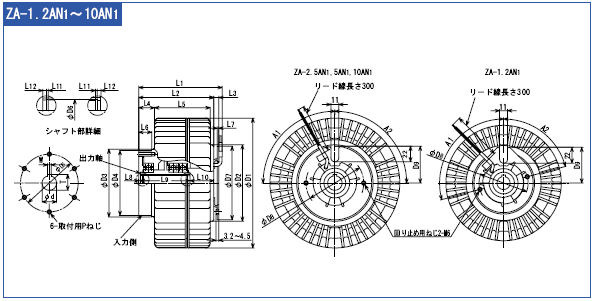

ZA-AN1 외형도

형  명

L1

L2

L3

L4

L5

L6

L7

L8

L9

L10

L11

L12

D1

D2

D3

D4 (g7)

D5

D6

D7

ZA-1.2AN1

103

91.5

6

22

65

20

2.3

2

63

25.5

1.1

4

160

86

84

80

68

19

82

ZA-2.5AN1

116

104

7

22

77

20

2.3

2

69

33

1.1

4

180

102

94

90

80

21

102

ZA-5AN1

136

124

7

31

88

20

2.3

3

86

35

1.3

5

220

121

115

110

95

31.4

118

ZA-10AN1

164

151

8

40

108

30

2.3

4

100

47

1.65

5

275

137

130

125

110

37

128
