Home > 파우더 클러치.브레이크 > 클러치

사 양

클러치 분리하기 참고

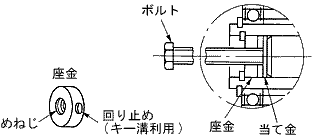

ZA-A1 시리즈 클러치 분리방법 참고

클러치 중천축의 도랑(φD9)을 이용해, 좌도와 같이 하면, 잭 작용으로, 클러치를 무리없이 제외할 수 있습니다.

(좌금등의 치수는, 샤프트부 치수를 참고에 적당 결정해 주세요.)

ZA-A1 시리즈 파우더 클러치

정격 토르크：6~200(N·m)
자연 냉각식 관통축타입

외주를 회전시켜 열방산을 잘 해, 열용량을 크게 한 것입니다.

(정격 전압DC24V)

형명	정격 토르크 (N·m)	코일(75℃)			관성 모멘트J (kgm²)		허용 회전 속도 (r/min)	질량 (kg)	파우다 질량 (g)
형명	정격 토르크 (N·m)	전류 (A)	전력 (W)	완화시간 (S)	입력측	출력측	허용 회전 속도 (r/min)	질량 (kg)	파우다 질량 (g)
ZA-0.6A1	6	0.74	17.8	0.04	2.70×10^-3	5.00×10^-4	1800	2.7	14
ZA-1.2A1	12	0.90	21.6	0.04	6.30×10^-3	1.10×10^-3	1800	4.5	25
ZA-2.5A1	25	1.10	26.4	0.06	1.20×10^-2	2.30×10^-3	1800	6.8	39
ZA-5A1	50	1.40	33.6	0.09	2.60×10^-2	5.80×10^-3	1800	11	60
ZA-10A1	100	2.00	48.0	0.14	7.00×10^-2	1.50×10^-2	1800	20	117
ZA-20A1	200	2.50	60.0	0.30	2.10×10^-1	0.50×10^-1	1000	41	255

(주)공전 토르크는, 정격 토르크의2%이하입니다.

특 성

■표준 토르크 특성(대표예)

ZA-A1 시리즈 파우더클러치 표준토르크 특성

■허용 연속 슬립공율 특성

ZA-A1 시리즈 파우더클러치 허용 연속슬립공율

설 치 예

(1)축구동의 경우	(2)벨트 구동의 경우

1.핀(고정자)의 회전방지는 클러치의 내부의 베어링에 무리한 하중이 걸리지 않게 홀더(고객 준비)측 혈과 틈새를 마련해 한편 축방향에도 단단히 조이지 않게 해 주세요.
2.입력측과 축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 탄성 커플링의 허용치 이내로서 주세요. 덧붙여 클러치에 삽입되는 축의 구석을 볼트로 고정할 때는, 클러치 내부의 베어링에 이상 하중이 걸리지 않게, 탄성 커플링에서 thrust 반동이 있도록 해 주세요.
3.풀리 구동하는 경우는 클러치 내부의 베어링에 무리한 하중이 걸리지 않게 허용 하중의 범위로서 주세요.
4.외주가 회전하기 때문에 반드시 통풍성의 좋은 철망등에서 전체를 감싸 주십시요.

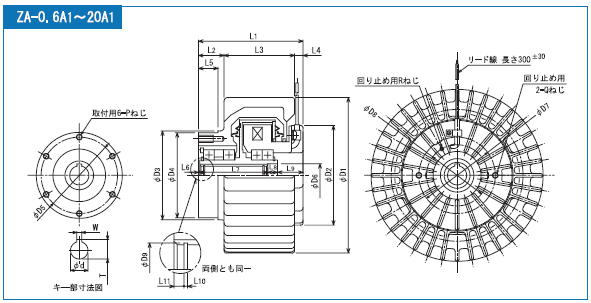

ZA-A1 시리즈 파우더클러치 외형도

형 명	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	D1	D2	D3	D4 (g7)	D5	D6	D7	D8	D9
ZA-0.6A1	86	21	58	7	16	1	56	8	21	1.1	3	128	82	73	70	60	19	60	－	16
ZA-1.2A1	103	32	58	13	20	2	63	13	25	1.1	4	160	96	－	80	68	24	68	54	19
ZA-2.5A1	119	36	66	17	20	2	69	17	31	1.1	4	180	114	－	90	80	27	80	64	21
ZA-5A1	141	47	74	20	20	3	103	－	35	1.3	5	220	140	－	110	95	－	95	78	31.4
ZA-10A1	166	49	100	17	30	4	122	－	40	1.65	5	275	176	130	125	110	－	110	95	37
ZA-20A1	198	59	118	21	30	3	150	－	45	1.95	6	335	218	－	155	136	－	125	－	48
