토르크：3~12(N·m)

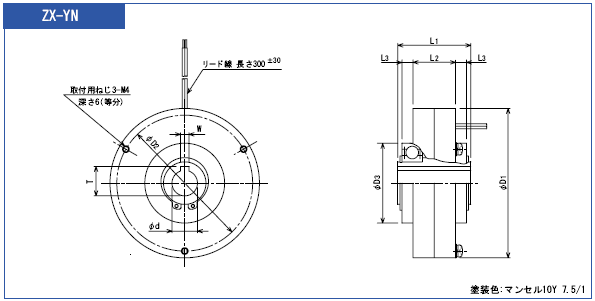

자연 냉각식 관통축타입

·초박형 타입

·DC24V전압

·DC80V전압

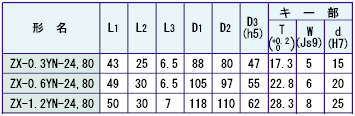

형명

정격
토르크
(N·m)

코일(at75℃)

관성 모멘트J
(kgm²)

허용
회전 속도
(r/min)

질량
(kg)

병용 전원 장치

전압
(V)

전류
(A)

전력
(W)

완화시간
(S)

　ZX-0.3YN-24

3

24

0.4

9.6

0.035

3.5×10^-5

400

1.1

DC24V계 전원 장치

　ZX-0.3YN-80

80

0.12

9.6

0.030

LL-05ZX,LD-05ZX

　ZX-0.6YN-24

6

24

0.4

9.6

0.050

9.0×10^-5

1.8

DC24V계 전원 장치

　ZX-0.6YN-80

80

0.12

9.6

0.046

LL-05ZX,LD-05ZX

　ZX-1.2YN-24

12

24

0.5

12

0.070

1.6×10^-4

2.3

DC24V계 전원 장치

　ZX-1.2YN-80

80

0.16

12.8

0.070

LL-05ZX,LD-05ZX

1.베어링의 체결부를 부착판에는 끼워넣어 고정해 주세요.

2.브레이크측 안내축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서 주세요.

3.풀리등을 설치할 때는 허용축하중의 범위로서 주세요.

4.부하축을 브레이크 내장의 베어링으로 지지할 때는3점지지가 되지 않게 해 주세요.
