ZKB-YN 시리즈

 사 양

ZKB-YN

토르크：0.6~6(N·m)
자연 냉각식 돌출축타입

·5r/min보다 사용 가능해집니다.

·코일 정지형

(정격 전압DC24V)

형명

정격 토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgm2)

허용
회전 속도
(r/min)

질량
(kg)

파우다
질량
(g)

전류
(A)

전력
(W)

완화시간
(S)

입력측

　ZKB-0.06YN

0.6

0.46

11.0

0.03

6.10×10-5

1800

1.7

3.5

　ZKB-0.3YN

3

0.53

12.7

0.08

3.00×10-4

1800

3.1

7.5

　ZKB-0.6YN

6

0.81

19.4

0.08

6.00×10-4

1800

3.7

10

(주)공전 토르크는 정격 토르크에 대해, 0.06YN이 4%, 0.3YN이 2%, 0.6YN이 1%입니다.

 특 성

■표준 토르크 특성(대표예)

ZKB-0.06YN 표준 토르크 특성

ZKB-0.3YN,ZKB-0.6YN 표준 토르크 특성

■허용 연속 슬립공율 특성

ZKB-0.3YN,ZKB-0.6YN,ZKB-0.06YN 허용 연속 슬립공율



　설 치 예

ZKB-0.3YN,ZKB-0.6YN,ZKB-0.06YN 설치예



1.브라켓의 체결하는 부착판에 끼워넣어 고정해 주세요.

2.브레이크축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서 주세요.

3.풀리등을 설치할 때는 허용축하중의 범위로서 주세요.

外形?

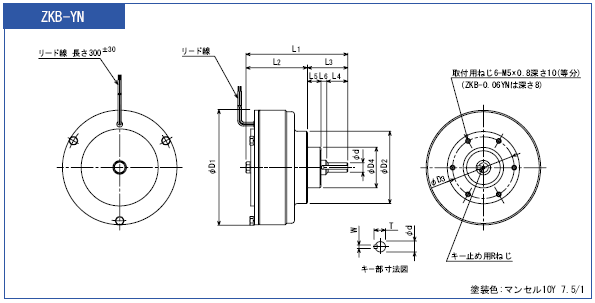

ZKB-0.3YN,ZKB-0.6YN,ZKB-0.06YN 외형도

형  명

L1

L2

L3

L4

L5

L6

D1

D2

D3

D4(g7)

R

키(KEY)

경

깊이

d(h7)

W(p7)

T

ZKB-0.06YN

93

52

41

22

15

4

88

70

55

33

－

－

8

3

9.1

ZKB-0.3YN

106

64

42

22

14

6

120

75

64

42

M3

6

10

4

11.5

ZKB-0.6YN

114

68

46

26

14

6

134

80

64

42

M4

8

12

4

13.5
