토르크：12~50(N·m)
자연 냉각/강제 공랭식 돌출축타입

·5r/min보다 사용 가능해집니다.

·에어 갭에 공기를 내뿜는 것으로 열용량을 크게 취할 수 있습니다.

형명

정격
토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgm²)

*강제 공냉 허용
슬립공율

허용
회전 속도
(r/min)

질량
(kg)

파우다
질량
(g)

전류
(A)

전력
(W)

완화시간
(S)

풍압
(Pa)

풍량
(m³/min)

공율
(W)

　ZKB-1.2XN

12

0.94

22.5

0.10

1.34×10^-3

3×10⁴

0.2

250

1800

5.2

20

　ZKB-2.5XN

25

1.24

30

0.12

3.80×10^-3

5×10⁴

0.4

380

1800

9

33

　ZKB-5XN

50

2.15

51.5

0.13

9.50×10^-3

1×10⁵

0.6

700

1800

14.5

60

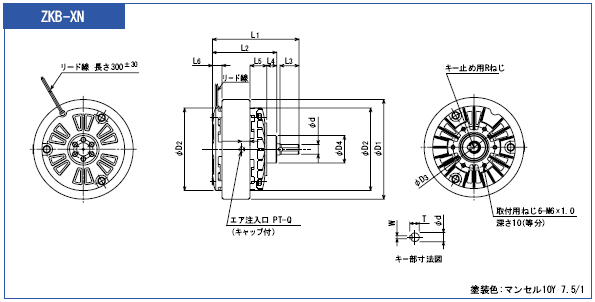

1.브라켓의 체결부를 부착판에 끼워넣어 고정해 주세요.

2.브레이크축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서 주세요.

3.풀리등을 설치할 때는 허용축하중의 범위로서 주세요.
