ZKB-WN 시리즈

 사 양

ZKB-WN

토르크:100~400(N·m)
수냉식 돌출축타입

·N시리즈는5r/min보다 사용 가능해집니다.

·드리분멘바에 수로를 마련하고 수냉으로 해, 열용량을 크게 한 것입니다.

(정격 전압DC24V)

형명

정격
토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgm2)

냉각수량
(l/min)

허용
회전 속도
(r/min)

질량
(kg)

파우다
질량
(g)

전류
(A)

전력
(W)

완화시간
(S)

 ZKB-10WN

100

2.40

57.6

0.25

3.50×10-2

6

1800

34

140

 ZKB-20WN

200

2.70

64.8

0.37

9.15×10-2

9

1800

53

225

 ZKB-40WN

400

3.50

84.0

0.40

2.40×10-1

15

1800

98

370

(주)1.공전 토르크는, 정격 토르크의 1%이하 입니다.
2.허용 슬립공율은 회전 속도에 관계없이 일정입니다.

 특 성

 ■ 표준 토르크 특성(대표예)

 ■ 허용 연속 슬립공율 특성

ZKB-10WN,ZKB-20WN,ZKB-40WN 표준 토르크 특성

ZKB-10WN,ZKB-20WN,ZKB-40WN 허용 연속 슬립공율

(주)ZKB-40WN(을)를170r/min이하의 정속도로 사용할 때는 점선의 커브 이하로 사용해 주세요.



 설 치 예

ZKB-10WN,ZKB-20WN,ZKB-40WN 설치예

1.브라켓의 체결부를 부착판에 끼워넣어 고정해 주세요.

2.브레이크축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이 때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서 주세요.

3.풀리등을 설치할 때는 허용축하중의 범위로서 주세요.

4.냉각수는 순환 방식을 원칙으로서 방식제를 혼입해 아래그림과 같은 배치로 사용해 주세요. 상수도 이외의 물을 방수식에서 사용의 경우는, 급수구 도입부에 스트레너(여과기)를 마련해 주세요.

5.냉각수의 단수시에는 반드시 브레이크의 회전이 정지하도록 보호 회로(플로우 릴레이)를 마련해 주세요.또한ZKB- 40WN은 과열시 개방형(B접점)의 서멀 스위치를 설치하고 있습니다.

서멀 스윗치 사양

【텍사스 인스트루먼트제】

형명

9700K-16-215

작동 온도

105℃

접점 허용정격

DC24V /18A AC115V/18A AC230V 13A

접점

B접점

    (주)ZKB-40WN 부속.작동 온도는 주위 온도30℃로 설정해 있습니다.

外形?

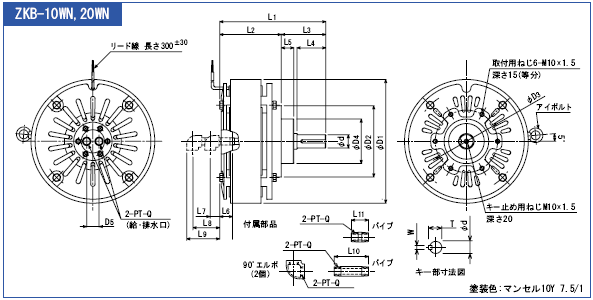

ZKB-10WN,ZKB-20WN 외형도

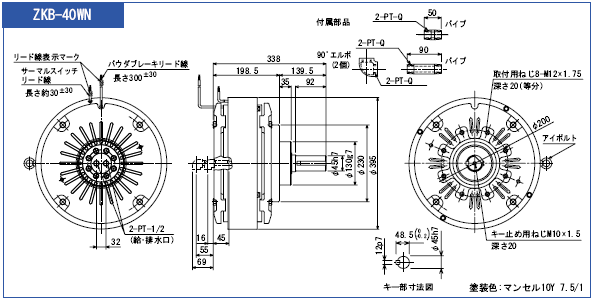

ZKB-40WN 외형도

형 명

L1

L2

L3

L4

L5

L6

L7

L8

L9

L10

L11

D1

D2

D3

D4 (g7)

D5

Q

키(KEY)

d(h7)

W(p7)

T

ZKB-10WN

239

139

100

65

28

29

21

60

74

75

40

278

160

140

100

28

3/8

30

7

33

ZKB-20WN

278

169

109

69

30

34

27

66

80

90

50

327

174

150

110

32

1/2

35

10

38.5

ZKB-40WN

338

198.5

139.5

92

35

45

16

55

69

90

50

395

230

200

130

32

1/2

45

12

48.5
