브레이크 |
|
|
|
사 양 |
|
|
토르크：25~400(N·m)
사모 블록 냉각식 돌출축타입
·드리분멘바에 사모 블록을 고정해, 축류 팬을 장비해 열용량을 크게 한
것입니다. | |
|
(정격 전압DC24V) |
|
형명 |
정격
토르크
(N·m) |
코일(75℃) |
회전부
관성
모멘트J
(kgm2) |
허용
회전
속도
(r/min) |
질량
(kg) |
파우다
질량
(g) |
축류 팬 |
|
전류
(A) |
전력
(W) |
완화
시간
(S) |
전압
AC |
소비 전력 |
전류 |
개수 |
|
50Hz |
60Hz |
50Hz |
60Hz |
|

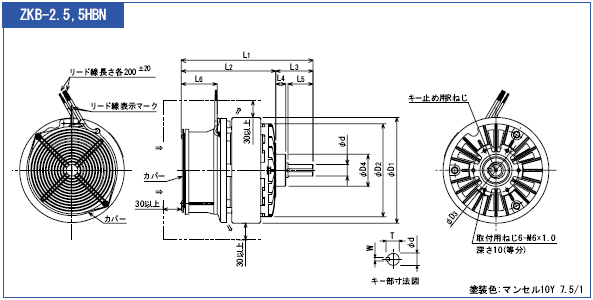

ZKB-2.5HBN |
25 |
1.24 |
29.8 |
0.12 |
3.80×10-3 |
1800 |
11 |
33 |
200V |
43W |
40W |
0.29A |
0.25A |
1 |
|
ZKB-5HBN |
50 |
2.15 |
51.5 |
0.13 |
9.60×10-3 |
1800 |
16.5 |
65 |
200V |
43W |
40W |
0.29A |
0.25A |
1 |
|

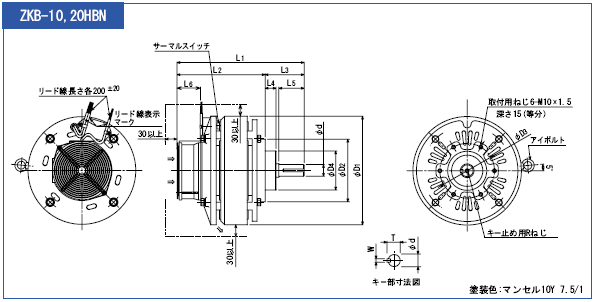

ZKB-10HBN |
100 |
2.40 |
57.6 |
0.25 |
3.50×10-2 |
1800 |
37 |
125 |
200V |
43W |
40W |
0.29A |
0.25A |
1 |
|
ZKB-20HBN |
200 |
2.70 |
64.8 |
0.37 |
9.15×10-2 |
1800 |
59 |
190 |
200V |
43W |
40W |
0.29A |
0.25A |
2 |
|

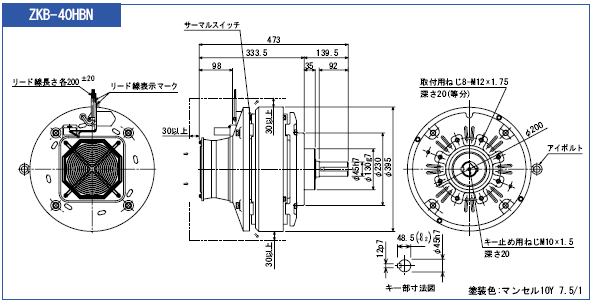

ZKB-40HBN |
400 |
3.50 |
84.0 |
0.40 |
2.40×10-1 |
1800 |
110 |
370 |
200V |
75W |
95W |
0.40A |
0.50A |
1 | |
|
(주)1. 공전 토르크는, 정격
토르크의 1%이하 입니다.
2.
ZKB-20HBN의 축류 팬1개 근처의
수치. |
|
특 성 |
|
■ 표준
토르크 특성(대표예) |
|
|
|
■ 허용 연속 슬립공율 특성 |
|
|
|
|
|
설 치 예 |
|
|
1.브라켓의 체결부를 부착판에 끼워넣어 고정해
주세요.
2.브레이크축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이
때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서
주세요.
3.풀리등을 설치할 때는 허용축하중의 범위로서 주세요.
4.냉각풍을 막지 않게 브레이크 부근은 공간(30mm이상)을
마련해 주세요.
5.축류 팬이 정지하고 있거나 커버가 로딩 하고 있으면 브레이크
내부를 소실하는 일이 있기 때문에 서멀 스윗치는 반드시 접속해 보호 회로를 마련해
주세요.
6.브레이크는 개방형이므로 분진등이 많은 장소에서의 사용할 때는
덕트를 마련해 청정한 공기를 보내도록 해
주세요. | |
|
서멀 스위치 사양【산켄전기㈜】 |
|
형명 |
5003K |
|
작동 온도 |
100℃(ZKB-40HBN 80℃) |
|
접점 허용정격 |
AC120V 5A / AC240V 3A(저항 부하) |
|
접점 |
B접점 | |
|
(주)작동
온도는 주위 온도30℃로 설정해 있습니다. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
