ZA-Y 시리즈

 사 양

ZA-Y

토르크：6~50(N·m)
자연 냉각식 관통축타입

·외주를 회전시켜 열방산을 잘 해, 열용량을 크게 한 것입니다.

(정격 전압DC24V)

형명

정격 토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgm2)

허용
회전 속도
(r/min)

질량
(kg)

파우다
질량
(g)

전류
(A)

전력
(W)

완화시간
(S)

　ZA-0.6Y

6

0.30

7.2

0.10

1.55×10-3

1800

2.4

15

　ZA-1.2Y1

12

0.39

9.4

0.13

5.5×10-3

1800

5

25

　ZA-2.5Y1

25

0.73

17.5

0.15

9.4×10-3

1800

7.4

39

　ZA-5Y1

50

0.94

22.6

0.17

2.3×10-2

1800

11

60

(주)공전 토르크는, 정격 토르크의 3%이하 입니다.

 특 성

■표준 토르크 특성(대표예)

ZA-0.6Y ,ZA-1.2Y1 표준 토르크 특성

ZA-2.5Y1 ,ZA-5Y1 표준 토르크 특성

■허용 연속 슬립공율 특성

ZA-0.6Y,ZA-1.2Y1,ZA-2.5Y1,ZA-5Y1 허용 연속 슬립공율 특성

 설 치 예

ZA-0.6Y,ZA-1.2Y1,ZA-2.5Y1,ZA-5Y1 설치예

1.브라켓의 체결를 부착판에는 끼워넣어 고정해 주세요.

2.브레이크측 안내축과 부하축의 동심도는0.05mm이하로서 주세요.

3.외주가 회전하기 때문에 반드시 통풍성의 좋은 철망등에서 전체를 감싸 주세요.

外形?

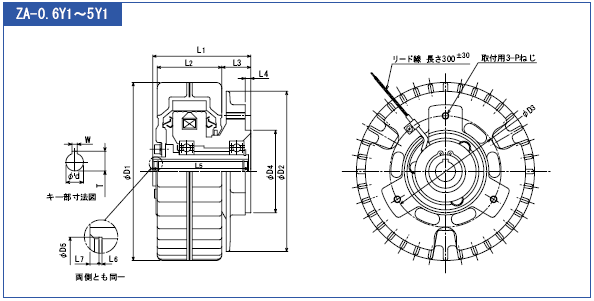

ZA-0.6Y,ZA-1.2Y1,ZA-2.5Y1,ZA-5Y1 외형도

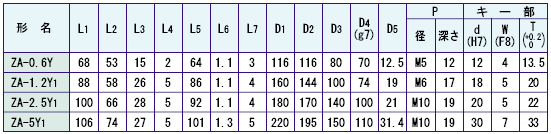

ZA-0.6Y,ZA-1.2Y1,ZA-2.5Y1,ZA-5Y1 외형치수
