ZA-Y 시리즈

 사 양

ZA-Y

토르크：100~400(N·m)
자연 냉각식 관통축타입

·외주를 회전시켜 열방산을 잘 해, 열용량을 크게 한 것입니.다.

(정격 전압DC24V)

형명

정격 토르크
(N·m)

코일(75℃)

관성 모멘트J
(kgm2)

허용
회전 속도
(r/min)

질량
(kg)

파우다
질량
(g)

전류
(A)

전력
(W)

완화시간
(S)

　ZA-10Y1

100

1.21

28.8

0.30

6.6×10-2

1800

21.5

117

　ZA-20Y1

200

1.9

45.6

0.60

2.0×10-1

1000

39.5

255

　ZA-40Y

400

2.2

52.8

0.60

4.63×10-1

1000

64

520

(주)공전 토르크는, 정격 토르크의 3%이하 입니다.

 특 성

■표준 토르크 특성(대표예)

ZA-10Y1 표준 토르크 특성

ZA-20Y1,ZA-40Y 표준 토르크 특성

■허용 연속 슬립공율 특성

ZA-10Y1,ZA-20Y1,ZA-40Y 허용 연속 슬립공율 특성



 설 치 예

ZA-10Y1,ZA-20Y1,ZA-40Y 설치예

1.브라켓의 체결하는 부착판에는 끼워넣어 고정해 주세요.

2.브레이크측 안내축과 부하축의 동심도는0.05mm이하로 해 주세요.

3.외주가 회전하기 때문에 반드시 통풍성의 좋은 철망등에서 전체를 감싸 주세요.

外形?

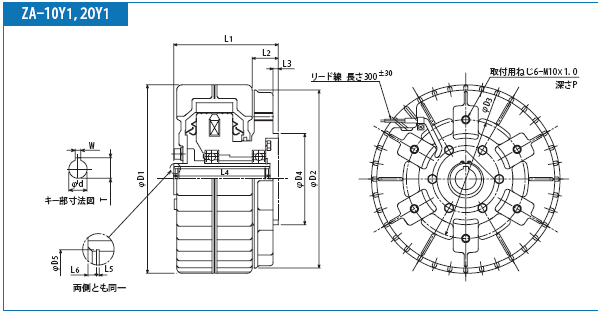

ZA-10Y1,ZA-20Y1 외형도

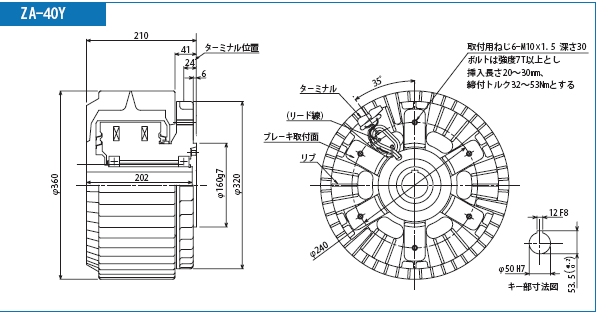

ZA-40Y 외형도

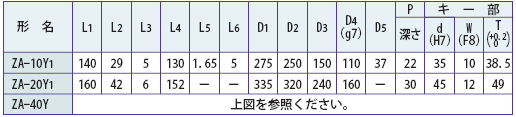

ZA-10Y1,ZA-20Y1,ZA-40Y 외형치수
