5. KGR 감속기 외형치수



   DWG

   PDF



   DWG

   PDF

KGR 46각 1단 외형치수도





KGR 92각 1단 외형치수도

KGR-92-N 1단 감속기 외형치수도 다운로드(DWG)

KGR-92-N 1단 감속기 외형치수도 다운로드(PDF)

KGR 64각 1단 외형치수도

KGR-64-N 1단 감속기 외형치수도 다운로드(DWG)

KGR-64-N 1단 감속기 외형치수도 다운로드(PDF)

KGR 120각 1단 외형치수도





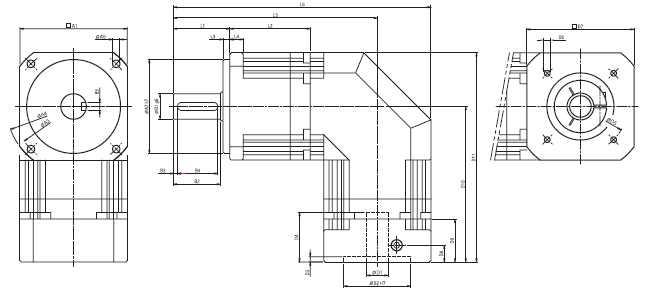

KGR 감속기 외형치수도

(단위 : mm)

기호

구         분

KGR-46

KGR-64

KGR-92

KGR-120

A1

감속기 Flange

46

64

92

120

A2

감속기 Flang Hole

35

50

80

110

A3

감속기 취부 P.C.D

50

70

100

130

A4

감속기 본체 외경

56

80

116

152

A5

감속기 취부 Hole

3.4

5.5

6.6

9

B1

출력단 Shaft 외경

13

16

22

32

B2

출력단 Shaft 길이

20

30

36

51

B3

출력단 Shaft와 Key 간격

2

3

3

5

B4

출력단 Shaft Key 길이

15

25

30

40

B5

출력단 Shaft Key 두께

5×5

5×5

6×6

10×8

L1

감속기 출력단 길이

26

39

48

65

L2

일단 감속기 본체 전단 길이

31

38

49

61

이단 감속기 본체 전단 길이

57.5

71

91

111

L3

감속기 Flange 두께

5

7

10

12

L4

감속기 취부 Flange 두께

5

8

10

12

L5

일단 감속기 Center 길이

89

125

166

208

이단 감속기 Center 길이

115.5

158

208

258

L6

일단 감속기 출력단 본체 길이

112

157

212

268

이단 감속기 출력단 본체 길이

138.5

190

254

318

D1

입력단 Shaft 내경

~8

8~16

14~19

19~28

D2

입력단 Flange 내경

30

50

70

95

D3

입력단 Flange 깊이

4

5

6

6

D49

입력단 Shaft 깊이

27

33

43

54

D5

입력단 취부 P.C.D

46

70

90

115

D6

입력단 취부 Hole

M4×P0.7

M5×P0.8

M6×P1.0

M8×P1.25

D7

입력단 외각 Flange 크기

46

64

92

120

D8

입력단 Clamp 길이

9

11

14.5

19

D9

입력단 Flange Bracket

17

21

28

38

D10

입력부과 출력단 Center 길이

52

70

100

121

D11

감속기 입력단 본체 길이

75

102

146

181

주의 1. D1~D11의 치수는 적용모타에 따라 다릅니다.

※ 본제품의 규격은 품질개선을 위하여 예고없이 변경될 수 있습니다.

맨 위로 가기

6. KGX 감속기 외형치수



   DWG

   PDF



   DWG

   PDF

KGX 46각 1단 외형치수도

KGX-46-N 1단 감속기 외형치수도 다운로드(DWG)

KGX-46-N 1단 감속기 외형치수도 다운로드(PDF)

KGX 92각 1단 외형치수도

KGX-92-N 1단 감속기 외형치수도 다운로드(DWG)

KGX-92-N 1단 감속기 외형치수도 다운로드(PDF)

KGX 64각 1단 외형치수도

KGX-64-N 1단 감속기 외형치수도 다운로드(DWG)

KGX-64-N 1단 감속기 외형치수도 다운로드(PDF)

KGX 120각 1단 외형치수도

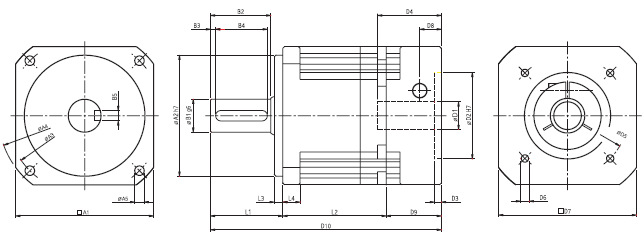

KGX 감속기 외형치수도

(단위 : mm)

기호

구         분

KGX-46

KGX-64

KGX-92

KGX-120

A1

감속기 Flange

46

64

92

120

A2

감속기 Flang Hole

35

50

80

110

A3

감속기 취부 P.C.D

50

70

100

130

A4

감속기 본체 외경

56

80

116

152

A5

감속기 취부 Hole

3.4

5.5

6.6

9

B1

출력단 Shaft 외경

13

16

22

32

B2

출력단 Shaft 길이

20

30

36

51

B3

출력단 Shaft와 Key 간격

2

3

3

5

B4

출력단 Shaft Key 길이

15

25

30

40

B5

출력단 Shaft Key 두께

5×5

5×5

6×6

10×8

L1

감속기 출력단 길이

26

39

48

65

L2

일단 감속기 본체 전단 길이

45

57

73

92

이단 감속기 본체 전단 길이

71.5

90

115

142

L3

감속기 Flange 두께

5

7

10

12

L4

감속기 취부 Flange 두께

5

8

10

12

D1

입력단 Shaft 내경

~8

8~16

14~19

19~28

D2

입력단 Flange 내경

30

50

70

95

D3

입력단 Flange 깊이

4

5

6

6

D49

입력단 Shaft 깊이

27

33

43

54

D5

입력단 취부 P.C.D

46

70

90

115

D6

입력단 취부 Hole

M4×P0.7

M5×P0.8

M6×P1.0

M8×P1.25

D7

입력단 외각 크기

46

64

92

120

D8

입력단 Clamp 길이

9

11

14.5

19

D9

입력단 Flange Bracket

17

21

28

38

D10

일단 감속기 입력단 본체 길이

88

117

149

190

이단 감속기 입력단 본체 길이

114.5

150

191

245

주의 1. D1~D10의 치수는 적용모타에 따라 다릅니다.

※ 본제품의 규격은 품질개선을 위하여 예고없이 변경될 수 있습니다.
